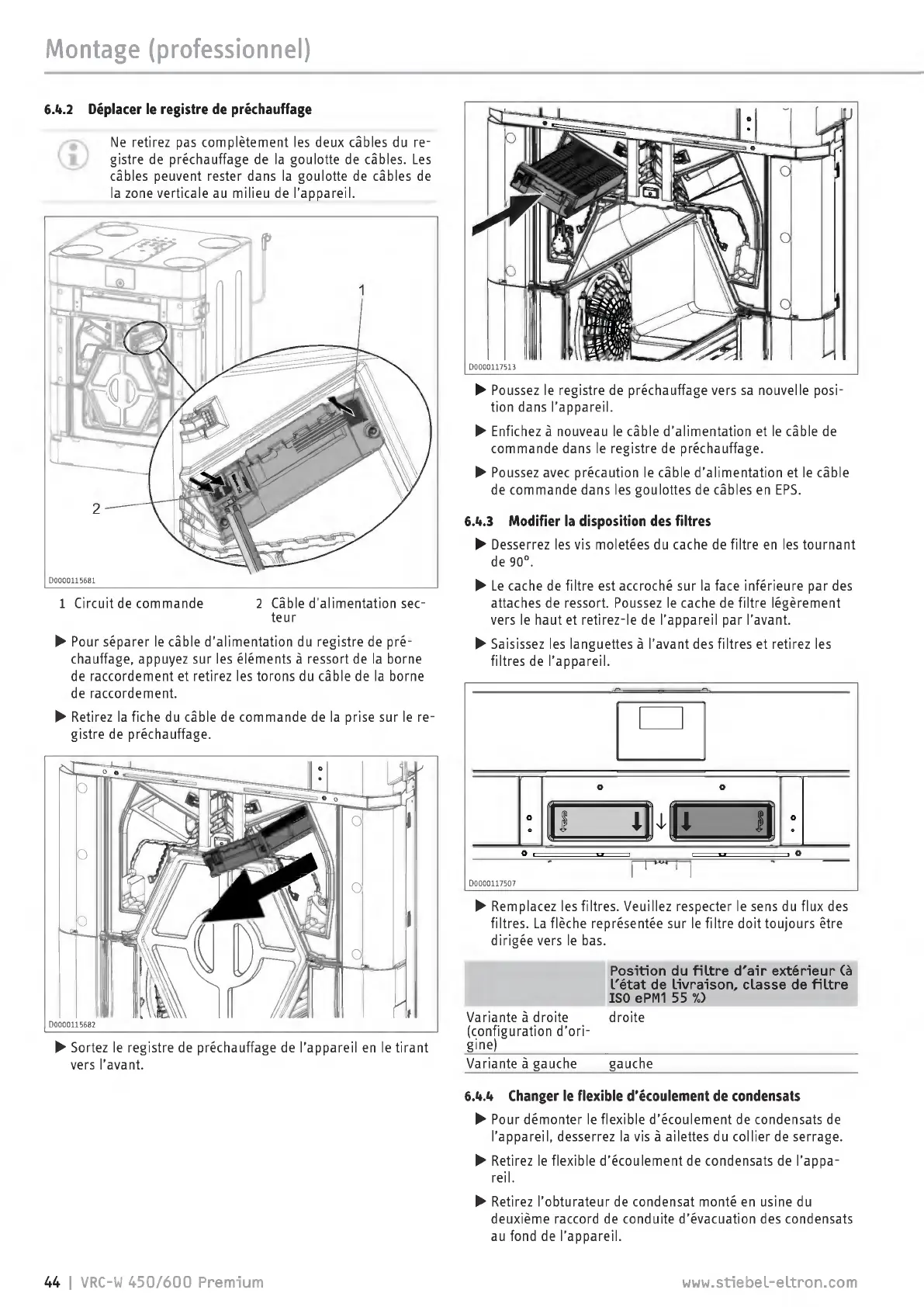

Stiebel Eltron VRC-W 450 E Premium handleiding
Handleiding
Je bekijkt pagina 44 van 308
Montage
(professionnel)
6.4.2
Déplacer
le
registre
de
préchauffage
1
Circuit
de
commande
2
Câble
d'alimentation
sec¬
teur
®
Ne
retirez
pas
complètement
les
deux
câbles
du
re¬
gistre
de
préchauffage
de
la
goulotte
de
câbles.
Les
câbles
peuvent
rester
dans
la
goulotte
de
câbles
de
la
zone
verticale
au
milieu
de
l'appareil.
►
Pour
séparer
le
câble
d’alimentation
du
registre
de
pré¬
chauffage,
appuyez
sur
les
éléments
à
ressort
de
la
borne
de
raccordement
et
retirez
les
torons
du
câble
de
la
borne
de
raccordement.
►
Retirez
la
fiche
du
câble
de
commande
de
la
prise
sur
le
re
gistre
de
préchauffage.
►
Sortez
le
registre
de
préchauffage
de
l’appareil
en
le
tirant
vers
l'avant.
►
Poussez
le
registre
de
préchauffage
vers
sa
nouvelle
posi¬
tion
dans
l'appareil.
►
Enfichez
à
nouveau
le
câble
d’alimentation
et
le
câble
de
commande
dans
le
registre
de
préchauffage.
►
Poussez
avec
précaution
le
câble
d’alimentation
et
le
câble
de
commande
dans
les
goulottes
de
câbles
en
EPS.
6.4.3
Modifier
la
disposition
des
filtres
►
Desserrez
les
vis
moletées
du
cache
de
filtre
en
les
tournant
de
90°.
►
Le
cache de
filtre
est
accroché
sur
la
face
inférieure
par
des
attaches
de
ressort.
Poussez
le
cache de
filtre
légèrement
vers
le
haut
et
retirez-le
de
l’appareil
par
l'avant.
►
Saisissez
les
languettes
à
l'avant
des
filtres
et
retirez
les
filtres
de
l'appareil.
►
Remplacez
les
filtres.
Veuillez
respecter
le
sens
du
flux
des
filtres.
La
flèche
représentée
sur
le filtre
doit
toujours
être
dirigée
vers
le
bas.
Position
du
fiLtre
d'air
extérieur
(à
l'état
de
Livraison,
classe
de
fiLtre
ISO
ePM1
55
%)
Variante
à
droite
droite
(configuration
d’ori¬
gine)
_
Variante
à
gauche gauche
6.4.4
Changer
le
flexible
d’écoulement
de
condensais
►
Pour
démonter
le
flexible
d’écoulement
de
condensais
de
l’appareil,
desserrez
la
vis
à
ailettes
du
collier
de
serrage.
►
Retirez
le
flexible
d’écoulement
de
condensais
de
l’appa¬
reil.
►
Retirez
l’obturateur
de
condensât
monté
en
usine
du
deuxième
raccord
de
conduite d’évacuation
des
condensais
au
fond
de
l’appareil.
44
I
VRC-W
450/600
Premium
