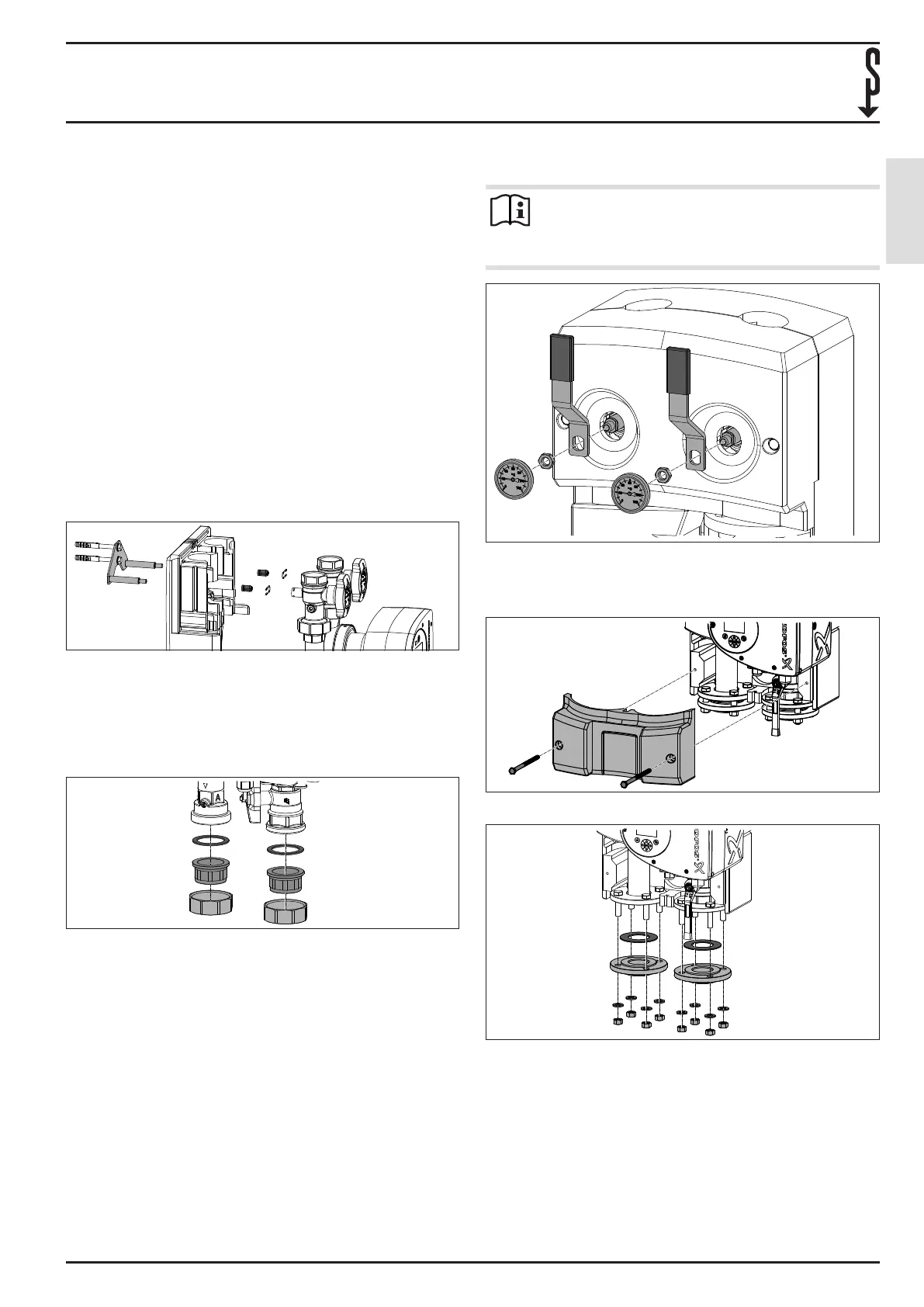

INSTALLATION
Installation
PM-U / PM-G | 9
6.1 Vorbereitung
f Markieren Sie die Position der Bohrlöcher.
f Bohren Sie die Löcher für die Halterung.
f Stecken Sie die Dübel in die Löcher.
6.2 Baugruppe installieren
f Befestigen Sie die Haltung mit Hilfe der Befestigungs-
schrauben und Unterlegscheiben.
6.2.1 Wandhalter
f N
ehmen Sie die Thermometergriffe ab.
f Nehmen Sie die Isolierung von der Baugruppe.
f Schieben Sie die hintere Isolierung auf den Wandhalter.
f Schrauben Sie die Schallentkoppler auf den Wandhalter.
f Schieben Sie den Kugelhahn auf den Schallentkoppler,
sodass die Baugruppe mit dem Wandhalter verbunden ist.
f S tellen Sie sicher, dass die Baugruppe richtig in der Rück-
wand der Isolierung positioniert ist.
D0000102223
f Klemmen Sie die Federn in die Kerben des Kugelhahns
und des darunterliegenden Schallentkopplers.
f Legen Sie die Dichtungsringe auf die
Übergangsverschraubungen.
f Verschrauben Sie die Übergangsverschraubung mit den
Rohrleitungen.
D0000102222
f Stülpen Sie die Überwurfmutter über die
Übergangsverschraubung.
f Verschrauben Sie die Überwurfmuttern mit den
Rohrleitungen.
f Befestigen Sie die Isolierung wieder an der Baugruppe.
6.2.2 Wandkonsole
Hinweis
In diesem Kapitel wird die Montage der Wandkonsole
ohne Stütze beschrieben. Die Montage der Wandkon-
sole mit Stütze erfolgt analog.
D0000102248
f Ziehen Sie die Thermometer ab.
f Demontieren Sie die Kugelhähne.
f Demontieren Sie den oberen Teil der Isolierung.
D0000102274
f Demontieren Sie den unteren Teil der Isolierung.
D0000102275
f Demontieren Sie den unteren Gewindeansch.
f Legen Sie die Dichtungen zwischen die Rohrleitungen
und die Anschlüsse der Baugruppe und schließen Sie die
Rohrleitungen an.
f Legen Sie Dichtungen auf und unter die Halteplat-
te und verschrauben Sie die Halteplatte mit dem
Gewindeansch.
f Montieren Sie die Isolierung.
f Montieren Sie die Kugelhähne.
f Setzen Sie die Thermometer ein.
DEUTSCH
