INSTALLATIE
Ombouw
PM-U / PM-G | 71
D0000102287
f Demonteer de bovenste bevestigingsens.

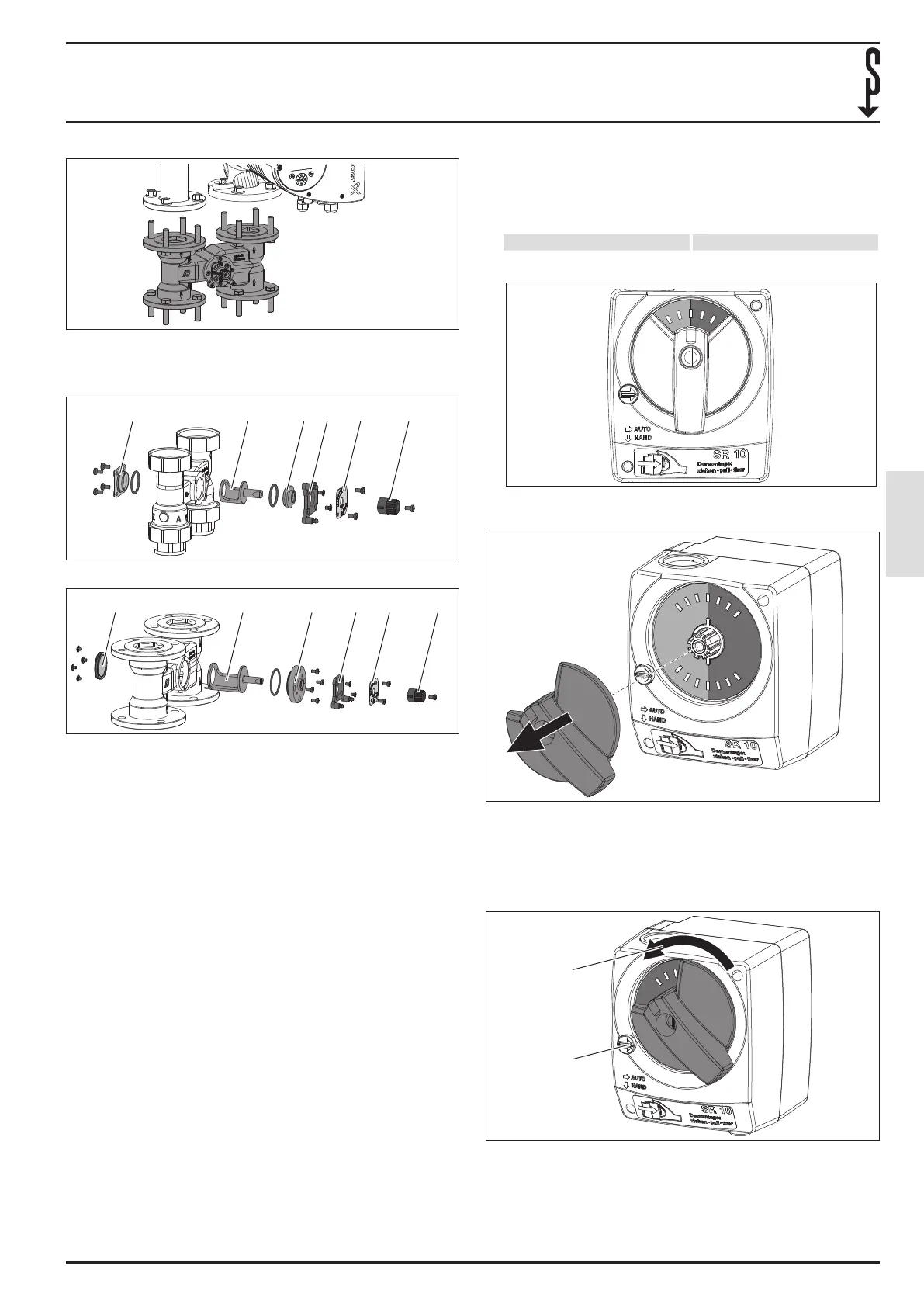

5.2.2 Mengklep ombouwen
D0000102296
1 2 3 4 5 6
PM-G 1
D0000102288
1 2 3 4 5 6
PM-G 2, PM-G 3
1 Deksel
2 Regelventiel-inzetstuk
3 Afdichtingsbus
4 frontplaat
5 Afdekplaat met schaal
6 Draaiknop
f Demonteer de draaiknop van de servomotor.
f Demonteer de afdekplaat met de schaal.
f Demonteer de frontplaat.
f Demonteer de afdichtingsbus.
f Trek het regelventiel-inzetstuk uit de mengklepbehuizing.
f Demonteer het deksel aan de achterzijde van de
mengklep.
f Draai de mengklep zodat de aanvoer en de retour zich
telkens aan de andere zijde bevinden. Let op de doorstro-
omrichting (pijlen).
f Monteer het deksel van de mengklep.
f Plaats het regelventiel-inzetstuk in de mengklep.
f Monteer de afdichtingsbus.
f Monteer de frontplaat.
f Monteer de afdekplaat zodanig dat de schaal zich in de
linkerbovenhoek bevindt.
f Monteer de draaiknop.
Schaal van de regelaar ombouwen
f Controleer of de schaal overeenkomstig de stromingsrich-
ting is geplaatst. Draai de schaal eventueel overeenkom-
stig de volgende stappen.
Mengklep met aanvoer rechts Mengklep met aanvoer links
links: blauw
rechts: rood
links: rood
rechts: blauw
D0000102289
f Neem het deksel van de regelaar eraf.
D0000102290
f Draai de schaal 180°.
f Steek het deksel van de regelaar er weer op.
Servomotor monteren
f Draai de stelknop op de regelaar naar stand 0.
D0000102291
1
2
1 Stelknop op 0 zetten
2 Handbedrijf activeren
f Activeer het handbedrijf om zeker te zijn dat de stelknop
overeenkomt met de motorstand.
NEDERLANDS
