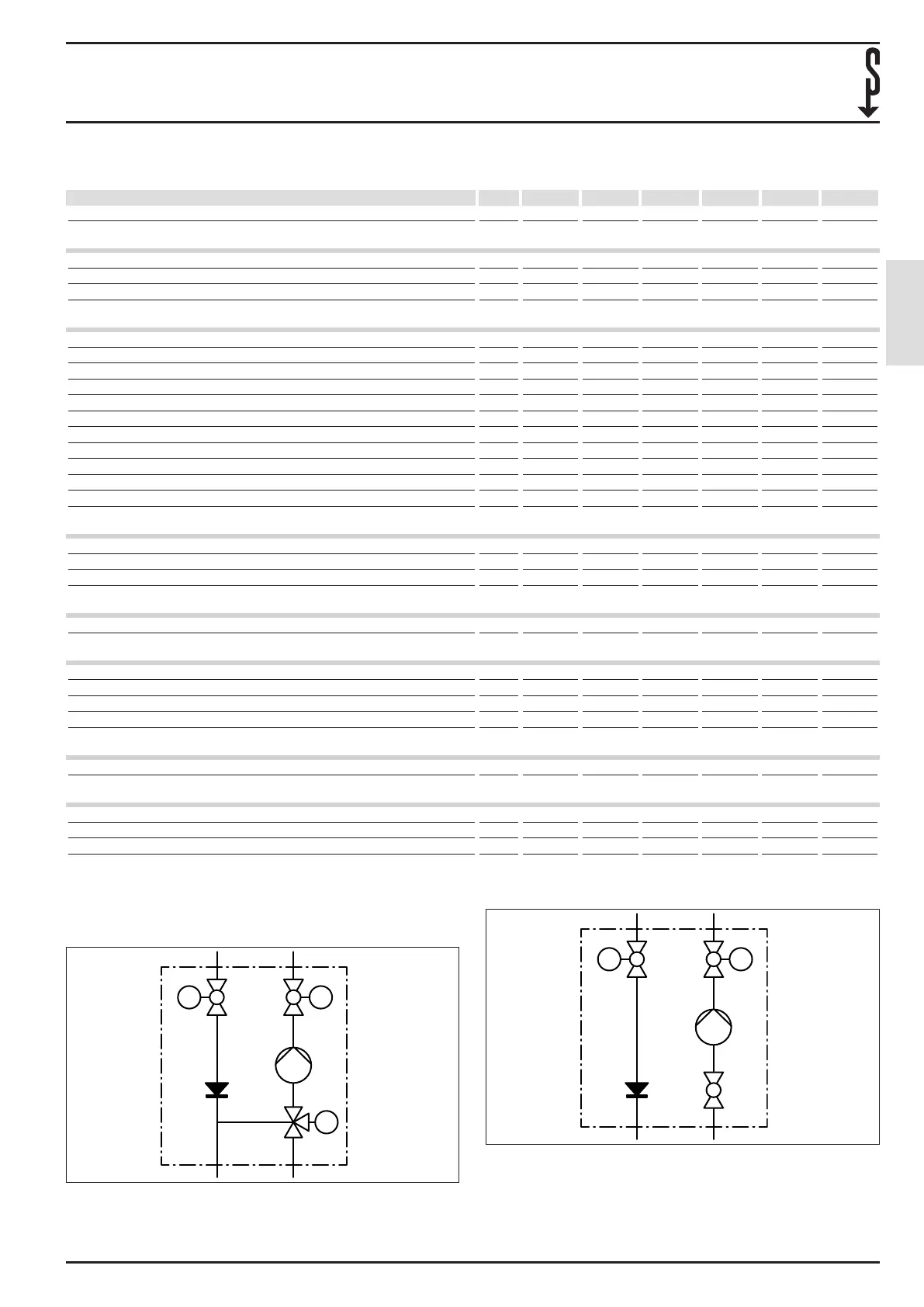

INSTALLATION
Caractéristiques techniques
PM-U / PM-G | 39
12.2 Tableau des données
PM-U 1 PM-U 2 PM-U 3 PM-G 1 PM-G 2 PM-G 3
202582 202583 202584 204231 202586 204232
Limites d’utilisation
Débit maximal l/min 47 108 180 37 108 166
Température max. admissible °C 110 110 110 110 110 110
Pression max. admissible MPa 1 1 1 0,1 0,1 0,1
Données hydrauliques
Puissance pour le chauffage (à 10K) kW 90 130 157 70 113 139
Puissance de production ECS (à 30K) kW 271 390 472 209 340 418
Perte de charge hPa 800 800 800 800 800 800
Puissance à 20K (700hPa) kW 181 260 315 139 226 279
Débit maximal pour hauteur manométrique résiduelle de 700hPa l/h 7785 11200 13751 6000 9754 12000
Puissance à 20K (800hPa) kW 163 251 279 127 207 250
Débit maximal pour hauteur manométrique résiduelle de 800hPa l/h 7015 10800 12000 5488 8923 10762
Puissance à 20K (900hPa) kW 144 226 243 116 187 221
Débit maximal pour hauteur manométrique résiduelle de 900hPa l/h 6215 9750 10476 4977 8062 9524
Puissance à 20K (1000hPa) kW 126 202 204 98 165 189
Débit maximal pour hauteur manométrique résiduelle de 1000hPa l/h 5415 8695 8810 4233 7108 8143
Données électriques
Tension nominale V 230 230 230 230 230 230
Fréquence Hz 50/60 50/60 50/60 50/60 50/60 50/60
Puissance électrique absorbée P1 W 9 - 193 17-440 20-536 9-193 17-440 20-536
Versions
Nombre de logements pour une puissance de chauffe de 3kW par unité 30 43 52 23 38 46
Dimensions
Hauteur mm 531 817 1195 531 817 1195
Largeur mm 360 402 432 360 402 432
Profondeur mm 245 412 398 245 412 398
Longueur (entraxe) mm 531 603 662 531 603 662
Poids
Poids kg 12,2 42,1 49,3 14,1 45,5 57,6
Raccords
Raccordement DN 32 DN 40 DN 50 DN 32 DN 40 DN 50
Raccord générateur de chaleur G 1¼ G 1½ G 2 G 1¼ G 1½ G 2
Raccordement de consommateur G 1¼ G 1½ G 2 G 1¼ G 1½ G 2
12.3 Schéma hydraulique
12.3.1 PM-G
M
T
T
D0000102298
12.3.2 PM-U
T
T
D0000102299
