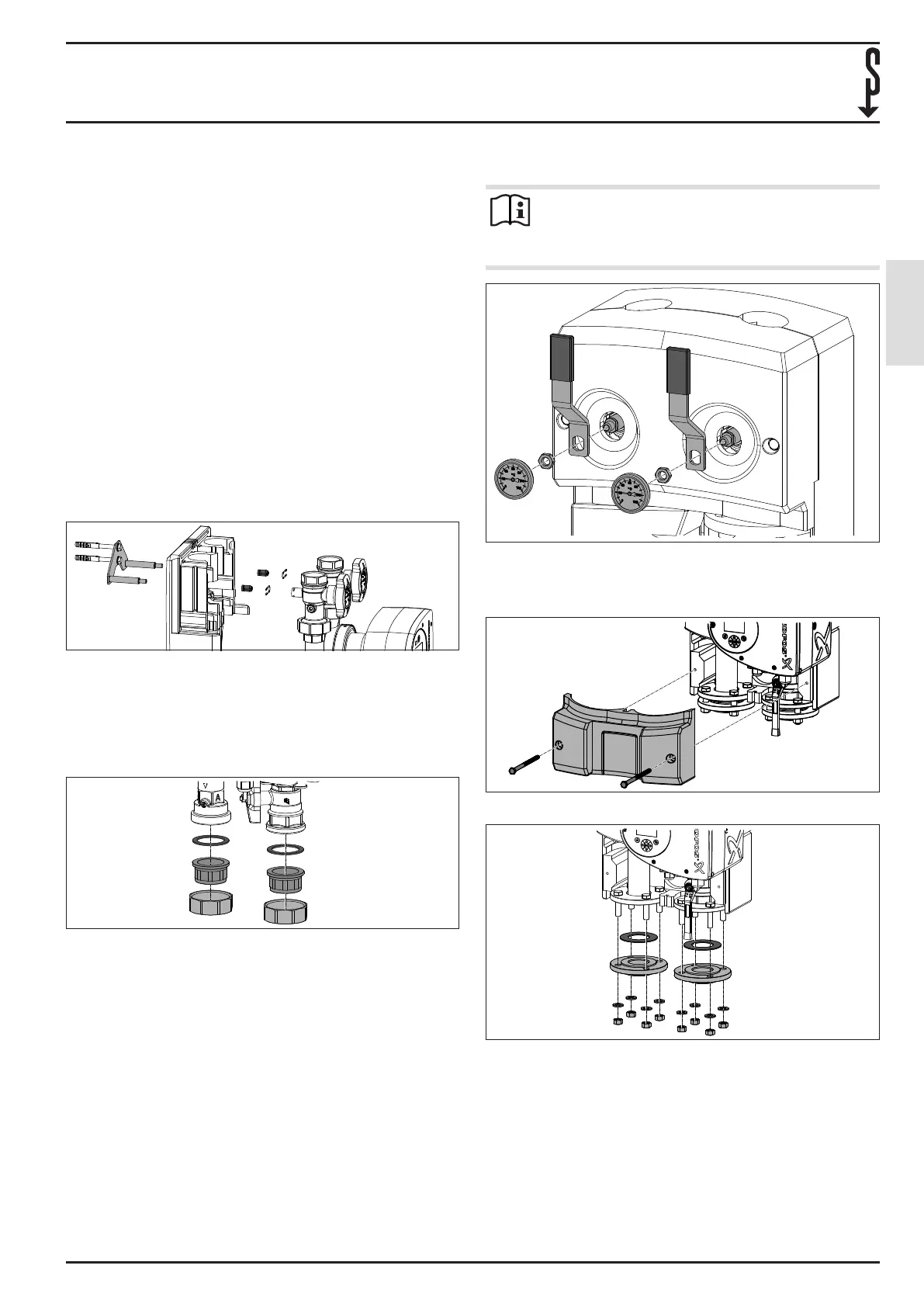

INSTALLATION
Installation
PM-U / PM-G | 31
6.1 Travaux préparatoires
f Repérez la position des trous de perçage.
f Percez les trous du support.
f Introduisez-y et chevilles.
6.2 Installation du module
f Fixez le support à l’aide des vis de xation et des
rondelles.
6.2.1 Support mural
f Retirez les poignées de thermomètre.
f Déposez l’isolation du module.
f Glissez l’isolation arrière sur le support mural.
f Vissez le découpleur de bruit sur le support mural.
f Glissez le robinet à boisseau sphérique sur le découpleur
de bruit de manière à relier le module et le support mural.
f Vériez que le module soit correctement positionné dans
la paroi arrière de l’isolation.
D0000102223
f Bloquez les ressorts dans les encoches du robinet à bois-
seau sphérique et du découpleur de bruit qui se trouve en
dessous.
f Placez les bagues d’étanchéité sur les raccords vissés de
transition.
f Vissez les raccords vissés de transition aux conduites.
D0000102222
f Faites passer l’écrou tournant sur le raccord vissé de
transition.
f Vissez les écrous tournants aux conduites.
f Rexez l’isolation sur le module.
6.2.2 Console murale
Remarque
Ce chapitre décrit le montage de la console murale
sans support. Le montage de la console murale avec
support s’eectue de la même manière.
D0000102248
f Retirez les thermomètres.
f Démontez les robinets à boisseau sphérique.
f Démontez la partie supérieure de l’isolation.
D0000102274
f Démontez la partie inférieure de l’isolation.
D0000102275
f Démontez la bride taraudée inférieure.
f Posez les joints d’étanchéité entre les conduites et les rac-
cordements du module, puis branchez les conduites.
f Posez les joints d’étanchéité sur et sous la plaque de xa-
tion, puis vissez cette plaque à la bride taraudée.
f Montez l’isolation.
f Montez les robinets à boisseau sphérique.
f Mettez les thermomètres en place.
