INSTALLATION
Transport et stockage
PM-U / PM-G | 27

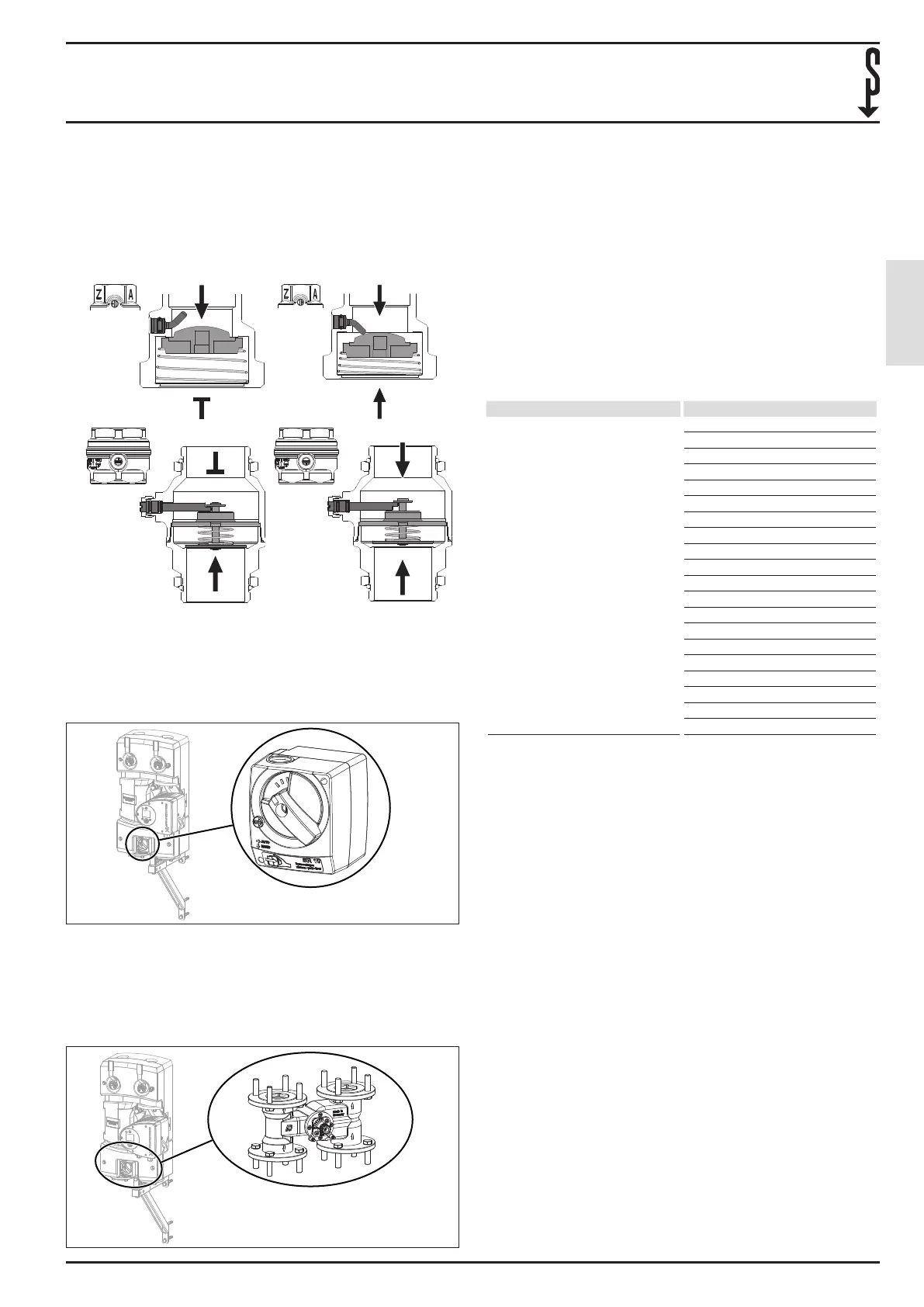

Frein par gravité
Un frein par gravité qui évite les pertes de circulation se trouve
dans le retour. Le frein par gravité empêche l’eau de chauage
de s’écouler à contre-courant dans le retour pendant le fonc-
tionnement.
Frein par gravité fermé Frein par gravité ouvert
PM-U/G 1PM-U/G 2/3
Thermostat pour vanne mélangeuse (uniquement PM-G)
Le thermostat vous permet de régler la température départ
souhaitée. Le thermostat est relié à un servomoteur qui com-
mande la vanne mélangeuse.
D0000102283
Vanne mélangeuse (uniquement PM-G)
La vanne mélangeuse mélange l’eau de chauage froide pro-
venant du retour du générateur de chaleur et l’eau chaude
provenant du départ du générateur de chaleur. Cela permet
d’obtenir la température départ réglée sur le thermostat.
D0000102284
3.3 Fournitures
- 1× Module de pompes secteur
- 1× Matériel de xation
- 1× Câble de raccordement du circulateur chauage
- 1× Console murale avec support (PM-G 3, PM-U 3)
- 1× Console murale sans support (PM-G 2, PM-U 2)
- 1× Support mural (PM-G 1, PM-U 1)
- 1× Servomoteur
- 1× Set de rinçage et de vidange
- 1× Notice
3.4 Compatibilité du produit et accessoires
Désignation Type
Station de transfert
WS 2 Trend
WS 3 Trend
WS 2 Trend S
WS 3 Trend S
WS-4L 2 Plus
WS-4L 2 Plus S
WS-4L 3 Plus
WS-4L 3 Plus S
WS-T 2 Plus
WS-T 2 Plus S
WS-T 3 Plus
WS-T 3 Plus S
WS-E 2 Plus
WS-E 2 Plus S
WS-E 3 Plus
WS-E 3 Plus S
WS-DUO T Premium
WS-DUO T Premium S
WS-DUO E Premium
WS-DUO E Premium S
Les produits ne sont pas fournis.
4. Transport et stockage
f Transportez le module sans heurt ni secousse.
f Transportez le module dans son emballage d’origine pour
le protéger de la poussière et de la saleté.
f Tenez compte des conditions de stockage suivantes:
- Température ambiante: de0 à+70°C
- au sec
- sans poussières
- inaccessible à toute personne non autorisée
f Stockez le module dans son emballage d’origine pour le
protéger de la poussière et de la saleté.
f Si vous avez sorti le module de son emballage mais que
vous ne l’avez pas encore installé, recouvrez-le pour le
protéger de la poussière et de la saleté.
f Ne soulevez pas le module par le boîtier électrique du cir-
culateur chauage (zone rouge).
FRANÇAIS
