INSTALLATION
Umbau
PM-U / PM-G | 7
D0000102287
f Demontieren Sie den oberen Befestigungsansch.

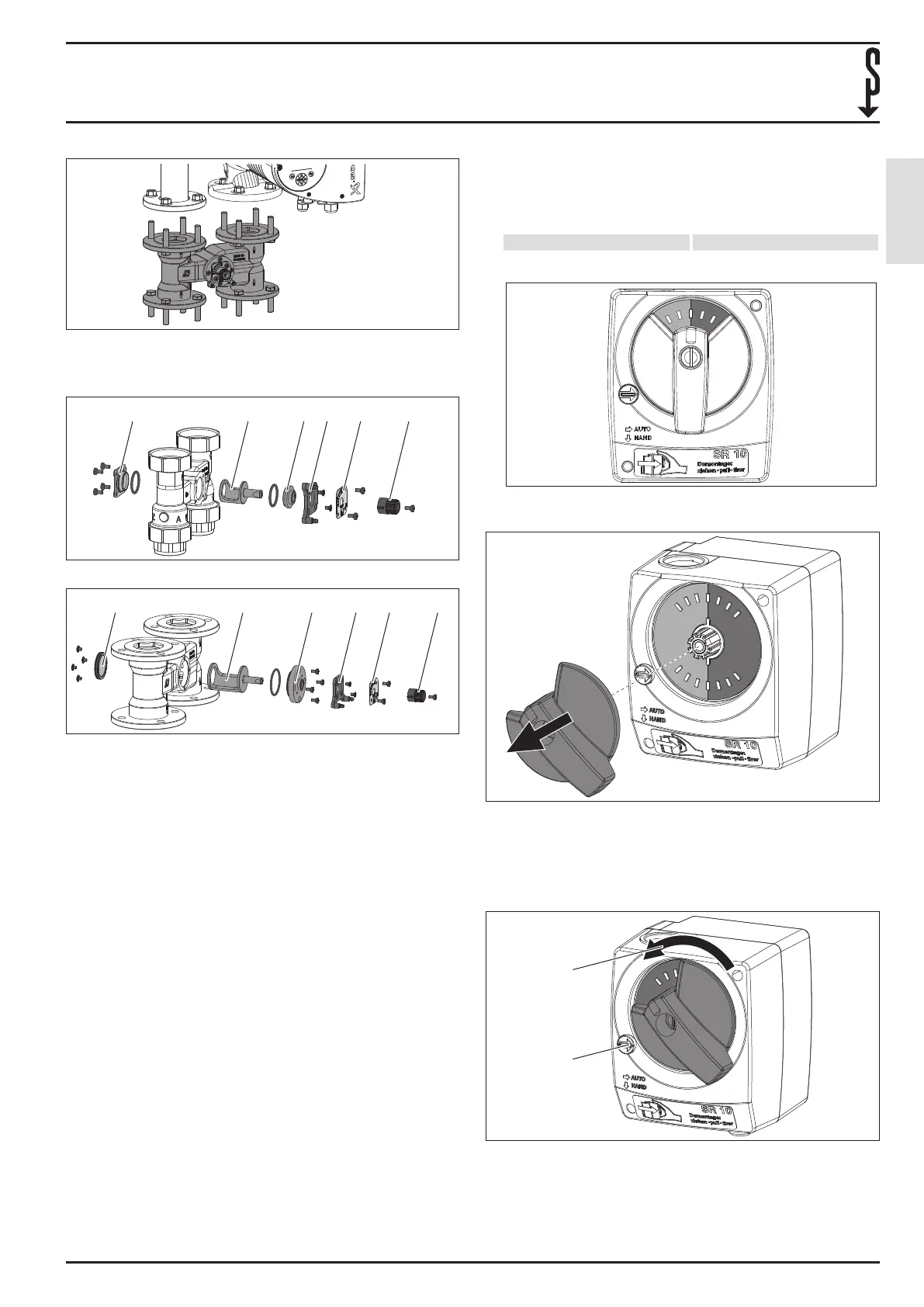

5.2.2 Mischer umbauen
D0000102296
1 2 3 4 5 6
PM-G 1
D0000102288
1 2 3 4 5 6
PM-G 2, PM-G 3
1 Deckel
2 Regelventil-Einsatz
3 Dichtungsbuchse
4 Frontplatte
5 Abdeckplatte mit Skala
6 Drehknopf
f Demontieren Sie den Drehknopf des Stellmotors.
f Demontieren Sie die Abdeckplatte mit der Skala.
f Demontieren Sie die Frontplatte.
f Demontieren Sie die Dichtungsbuchse.
f Ziehen Sie den Regelventil-Einsatz aus dem
Mischergehäuse.
f Demontieren Sie den Deckel auf der Rückseite des
Mischers.
f Drehen Sie den Mischer, sodass Vorlauf und Rücklauf auf
der jeweils anderen Seite sind. Beachten Sie die Durchus-
srichtung (Pfeile).
f Montieren Sie den Deckel des Mischers.
f Setzen Sie den Regelventil-Einsatz in den Mischer.
f Montieren Sie die Dichtungsbuchse.
f Montieren Sie die Frontplatte.
f Montieren Sie die Abdeckplatte so, dass sich die Skala in
der oberen linken Ecke bendet.
f Montieren Sie den Drehknopf.
Skala des Reglers umbauen
f Stellen Sie sicher, dass die Skala entsprechend der Fließ-
richtung eingesetzt ist. Drehen Sie die Skala ggf. entspre-
chend den folgenden Schritten.
Mischer mit Vorlauf rechts Mischer mit Vorlauf links
links: blau
rechts: rot
links: rot
rechts: blau
D0000102289
f Nehmen Sie den Deckel des Reglers herunter.
D0000102290
f Drehen Sie die Skala um 180°.
f Stecken Sie den Deckel des Reglers wieder auf.
Stellmotor montieren
f Drehen Sie den Stellknopf am Regler in Position 0.
D0000102291
1
2
1 Stellknopf auf 0 stellen
2 Handbetrieb aktivieren
f Aktivieren Sie den Handbetrieb, um sicherzustellen, dass
der Stellknopf mit der Motorstellung übereinstimmt.
DEUTSCH
