INSTALLATION
Description du module
26 | PM-U / PM-G
3. Description du module
3.1 Description du fonctionnement
Le module est installé entre une station de transfert et le gé-
nérateur de chaleur.
Le module pompe de l’eau de chauage à la température dé-
nie dans le circuit de départ du générateur de chaleur.

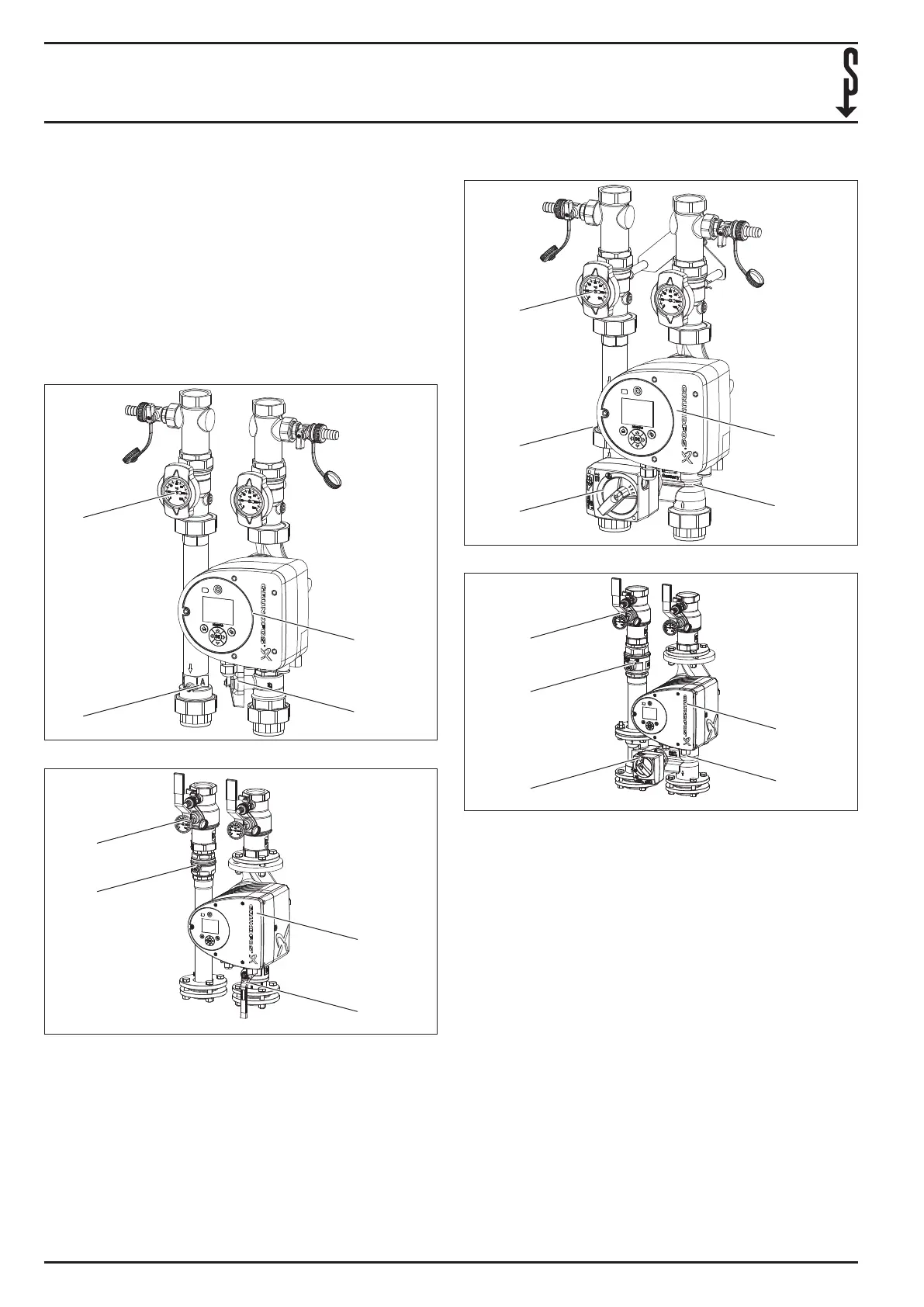

3.2 Composants
3.2.1 PM-U
D0000102220
1
2 3
4
PM-U 1
D0000102245
1
2
4
3
PM-U 2/3
1 Thermomètre avec robinet à boisseau sphérique
2 Frein par gravité
3 Robinet d’arrêt
4 Circulateur chauage
3.2.2 PM-G
D0000102293
1
2
3
4
5
PM-G 1
D0000102281
1
2
3
4
5
PM-G 2/3
1 Thermomètre avec robinet à boisseau sphérique
2 Frein par gravité
3 Thermostat avec servomoteur
4 Vanne mélangeuse
5 Circulateur chauage
3.2.3 Composants
Thermomètre avec robinet à boisseau sphérique
Les thermomètres indiquent la température dans les circuits
de départ et de retour du générateur de chaleur.
Les robinets à boisseau sphérique sur les thermomètres per-
mettent de fermer les circuits de départ et de retour du géné-
rateur de chaleur.
Circulateur chauage
Le circulateur chauage pompe de l’eau de chauage à la
température dénie dans le circuit de départ du générateur
de chaleur.
