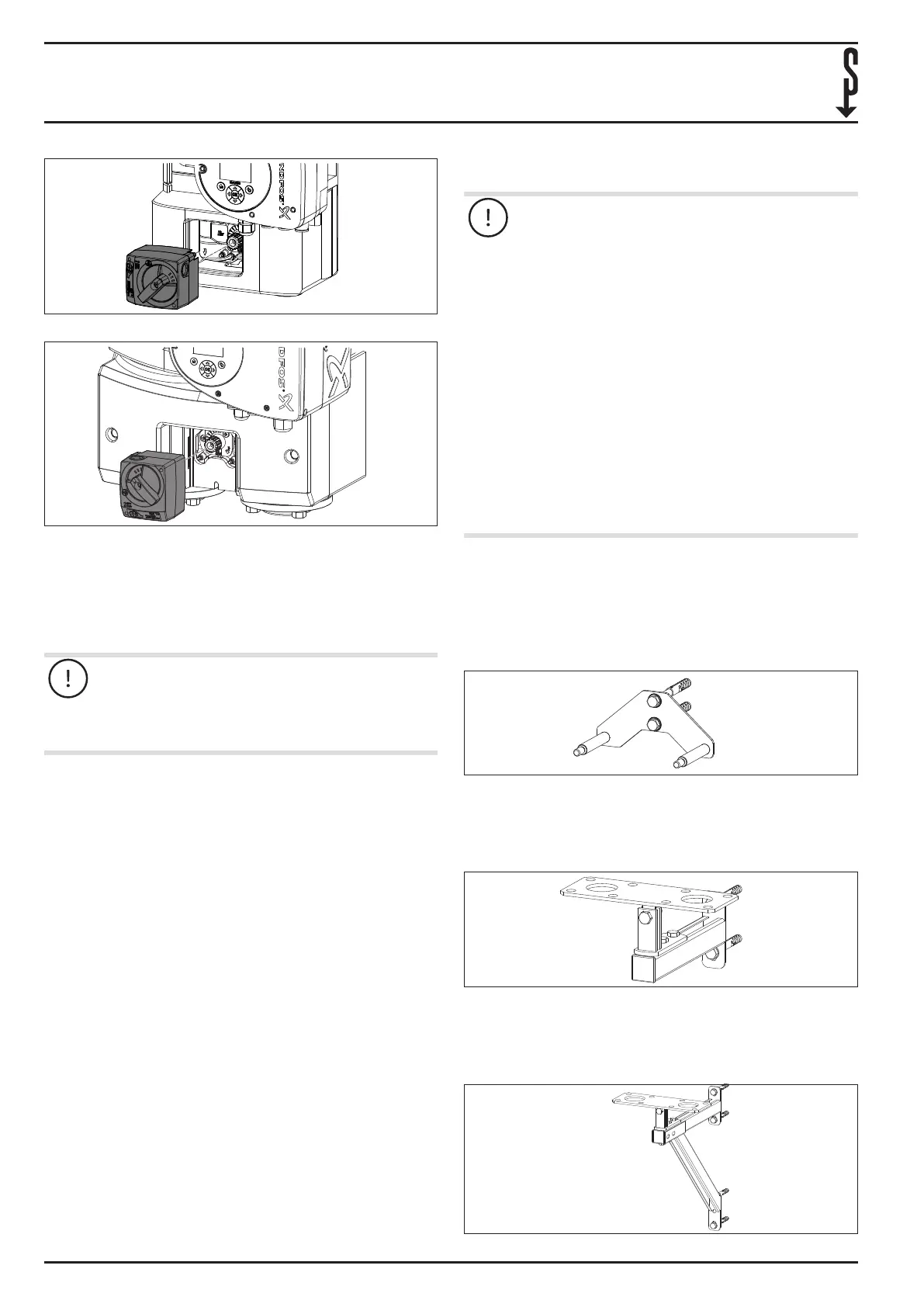

INSTALLATION
Installation
8 | PM-U / PM-G
D0000102297
PM-G 1
D0000102285
PM-G 2, PM-G 3
f Stecken Sie den Regler auf den Stellmotor und die Rast-
bolzen, sodass der Regler einrastet.
f Aktivieren Sie den Automatikbetrieb.
5.2.3 Baugruppe montieren
Sachschaden
Wenn Sie die Heizungspumpe entgegen der Förder-
richtung montieren, kann sie beschädigt werden.
f Beachten Sie die Förderrichtung der Heizungs-
pumpe.
f Montieren Sie die Heizungspumpe mit der Dichtung auf
dem Vorlauf des Mischers.
f Schließen Sie die Heizungspumpe an.
f Montieren Sie das Rücklaufrohr mit der Schwerkraftbrem-
se und der Dichtung auf dem Rücklauf des Mischers.
f Installieren Sie die Baugruppe, siehe Kapitel „Baugruppe
installieren“.
6. Installation
Sachschaden
f Beachten Sie die folgenden Montagebedingun-
gen:
- trocken
- frostfrei
- vor UV-Strahlung geschützt
Wenn Sie die elektrischen Leitungen unsachgemäß
verlegen, können sie beschädigt werden.
f Knicken Sie die elektrischen Leitungen nicht.
f Klemmen Sie die elektrischen Leitungen nicht ein.
f Lassen Sie die elektrischen Leitungen nicht in di-
rekten Kontakt mit Hitzequellen kommen.
Wenn Sie beim Bohren elektrische Leitungen treen,
löst die Sicherung aus und die Leitung wird beschä-
digt. Wenn Sie beim Bohren Rohrleitungen treen,
besteht die Gefahr eines Wasserschadens.
f Achten Sie darauf, dass Sie beim Bohren keine
elektrischen Leitungen oder Rohrleitungen be-
schädigen.
Für die verschiedenen Produktvarianten gibt es verschiedene
Halterungen.
Montieren Sie folgende Produktvarianten auf einem Wand-
halter:
- PM-U 1
- PM-G 1
D0000102221
Montieren Sie folgende Produktvarianten auf einer Wandkon-
sole ohne Stütze:
- PM-U 2
- PM-G 2
D0000102246
Montieren Sie folgende Produktvarianten auf einer Wandkon-
sole mit Stütze:
- PM-U 3
- PM-G 3
D0000102282
