Elektrische aansluiting
www.stiebel-eltron.com WPE-I H 400 Premium | 13
11. Elektrische aansluiting
11.1 Algemeen
WAARSCHUWING elektrische schok
Schakel het toestel voor aanvang van de werk-
zaamheden spanningsvrij in de schakelkast.
Nadat het toestel spanningsvrij geschakeld is, kan het
nog onder spanning staan, omdat de condensatoren
op de inverter zich nog moeten ontladen. Wanneer de
condensatoren ontladen zijn, stoppen de leds op de
inverter met knipperen.
WAARSCHUWING elektrische schok
Voer alle aansluitingen en montagewerken betreffen-
de het stroomnet uit conform de nationale en regionale
voorschriften.
WAARSCHUWING elektrische schok
Sluit de elektrische voedingskabel alleen aan op de
daarvoor voorziene aansluitklem.
Gebruik geen andere aansluitklemmen.
WAARSCHUWING elektrische schok
De frequentieomvormer beschikt over een hoge
foutstroom en moet worden geaard.
Let op een goede verbinding van de aardingskabel
naar het aardingscontact. De diameter van de aard-
geleider moet in overeenstemming met de maxi-
male bedrijfsstroom zijn gedimensioneerd (zie het
hoofdstuk "Technische gegevens/Gegevenstabel").
!
Materiële schade
De elektrische verbindingskabels mogen niet via een re-
gelmatig schakelend relais aangesloten worden. Wan-
neer een extern geregelde uitschakeling noodzakelijk is
(bijv. door de energiemaatschappij), moet deze via het
contact "EVU/Smart Grid 1" uitgevoerd worden. Wanneer
het contact actief is, schakelt de warmtepomp binnen
korte tijd gecontroleerd uit.
Info
Voordat u de elektrische aansluiting maakt, moet u de
verwarmingsinstallatie vullen (zie hoofdstuk "Aansluiting
van het verwarmingswater").
Aansluitwerken mogen enkel uitgevoerd worden door een erken-
de installateur overeenkomstig deze handleiding.
De goedkeuring van de bevoegde energiemaatschappij (EVU) moet
beschikbaar zijn om het toestel te kunnen aansluiten.
Houd rekening met het hoofdstuk "Voorbereidingen/Voorbe-
reiden van de elektrische installatie".
Gebruik voor de aansluitingen elektriciteitskabels die voldoen
aan de voorschriften.
Sluit het toestel alleen aan op een voedingssysteem met een
kortsluitvermogen dat groter is dan de in de tabel vermelde
waarden.
Warmtepomp
WPE-I 33 H 400 Premium 2,1
WPE-I 44 H 400 Premium 2,1
Warmtepomp
WPE-I 59 H 400 Premium 2,4
WPE-I 87 H 400 Premium 3,2
11.2 Controle voor elektrische aansluiting
Is het toestel voldoende beveiligd?
Is de buitentemperatuurvoeler correct geplaatst? Neem het
hoofdstuk "Voelermontage" in acht.
11.3 Toegang tot het aansluitgedeelte
De aansluitklemmen zitten in de schakelkast van het toestel achter
de frontkap.
Demonteer de frontkap van het toestel (zie het hoofdstuk
"Montage/Bekledingsdelen demonteren").
Verwijder de drie schroeven van de afdekplaat.
Zwenk de afdekplaat opzij.

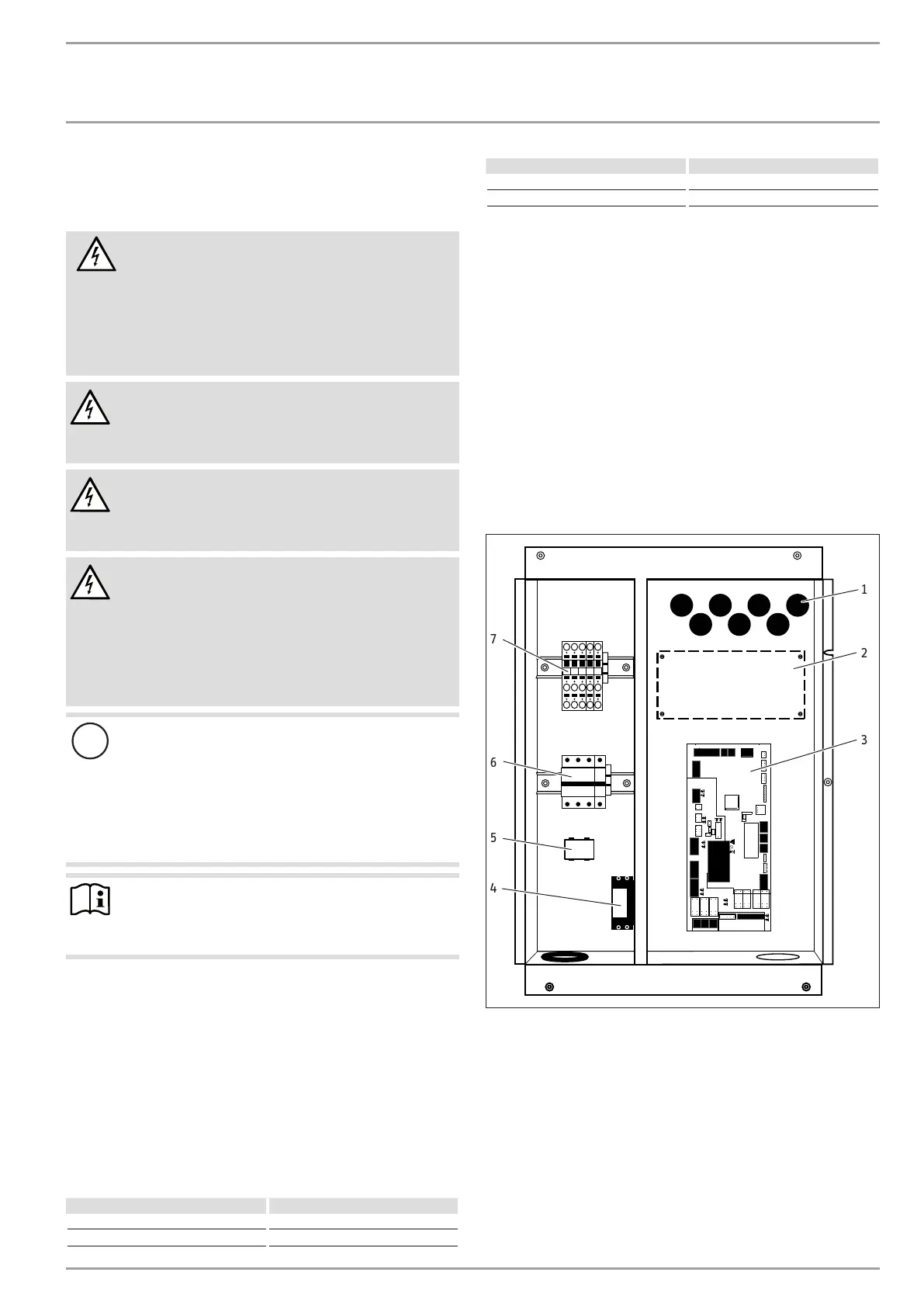

11.4 Aansluitgedeelte
D0000083954
1
2
3
4
5
6
7
1 Kabeldoorvoer
2 Ruimte voor uitbreidingsmodule EM3 (optioneel)
3 BM-kaart (interne warmtepompsturing)
4 Transformator
5 EMC-filter
6 Beveiligingen
7 Aansluitklem X1
11.5 Dynamische toewijzing
De BM-kaart maakt enkele configuraties mogelijk. U kunt enkele
aansluitingen op de BM-kaart anders toewijzen. U herkent de
aansluitingen die u kunt veranderen, aan de vakjes in het elek-
