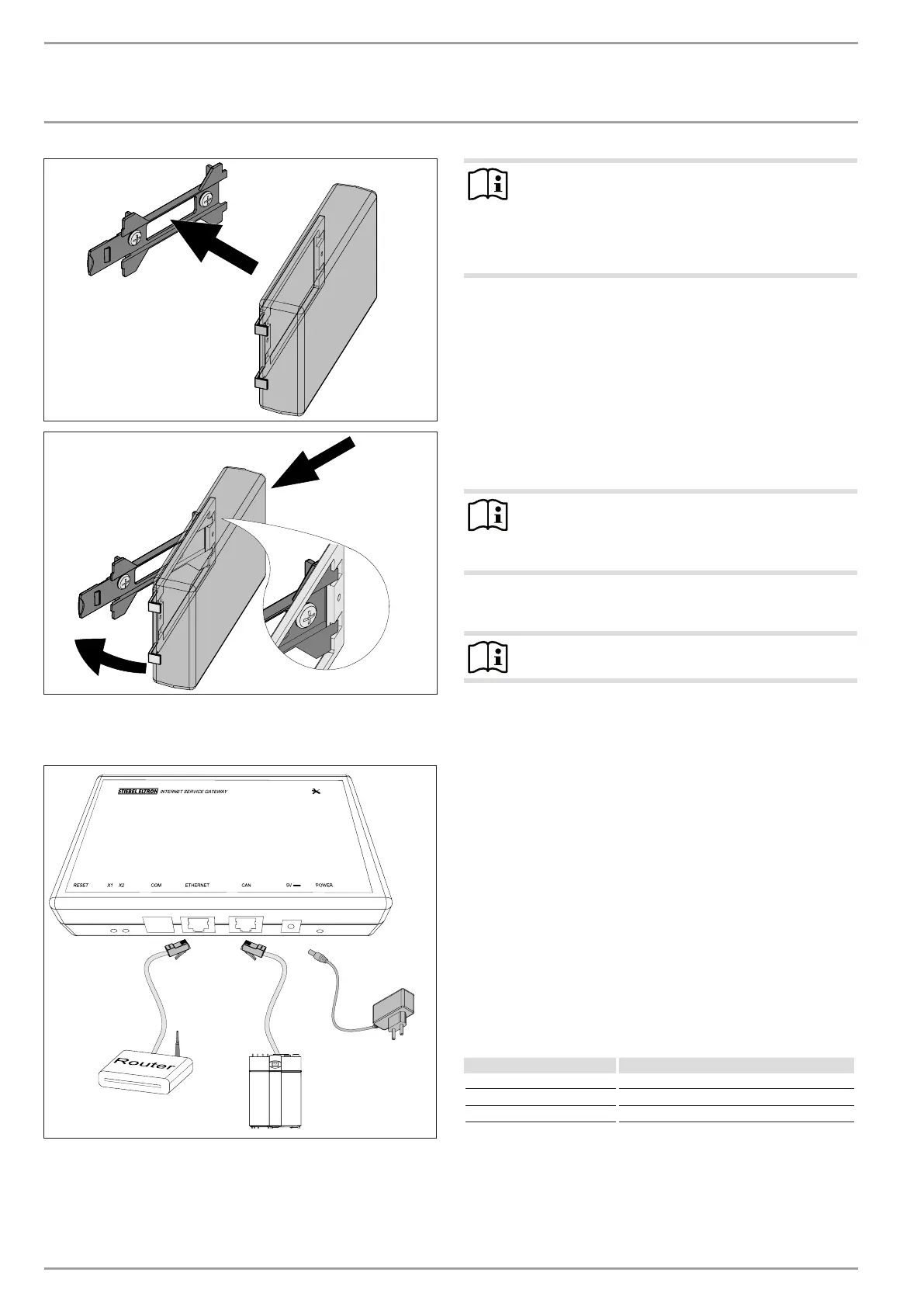

INSTALACE
Uvedení do provozu
60 | ISG web www.stiebel-eltron.com
26�04�14�000526�04�14�0006
ISG posouvejte doprava, aby se citelně zajistil v držáku.
6.3 Připojení elektrického napětí
26�04�14�0001
Upozornění
ISG se připojí k rozhraní pro druhou ovládací jednotku
nebo dálkové ovládání tepelného čerpadla / integrálního
ventilačního přístroje.
Je-li k dispozici jen jedno rozhraní, připojuje se ISG jako
další ovládací jednotka paralelně na sběrnici CAN.
ISG připojte přiloženým kabelem sběrnice CAN přes rozhraní
CAN k tepelnému čerpadlu / integrálnímu ventilačnímu pří-
stroji. Řiďte se přitom návodem kobsluze a instalaci tepelné-
ho čerpadla / integrálního ventilačního přístroje.
Osazení kabelu sběrnice CAN:
- bílá: Vysoký
- hnědá: Nízký
- černá: zem (ground)
Připojte ISG dodávaným kříženým kabelem k routeru.
Upozornění
ISG uveďte do provozu jako poslední klient sběrnice.
Před připojením ISG ke zdroji napájení se ujistěte, že
WPM byl uveden do provozu a je zcela spuštěn.
ISG připojte prostřednictvím dodávaného síťového zdroje do
elektrické sítě.
Upozornění
Rozhraní COM slouží výhradně k servisním účelům.
7. Uvedení do provozu
7.1 Kontrolní kroky před uvedením do provozu
Kabeláž
Zkontrolujte kabeláž mezi ISG, routerem a tepelným čerpa-
dlem / integrálním ventilačním přístrojem.
Síťová přípojka
Po zasunutí síťové zástrčky je ISG zapnutý. Svítí síťová LED. ISG
potřebuje k aktivaci cca 30sekund.
Zkontrolujte, zda svítí síťová LED.
Komunikace s tepelným čerpadlem
LED X1 ukazuje stav připojení k tepelnému čerpadlu / integrální-
mu ventilačnímu přístroji. LED X1 by měla neustále rychle blikat.
Zkontrolujte stav LED X1.
LED X1 Stav spojení CAN
trvalé rychlé blikání spojení je navázané
blikající navazování spojení
vyp bez spojení
