Messa in funzione (tecnico specializzato)
www.stiebel-eltron.com ISG Connect | 43

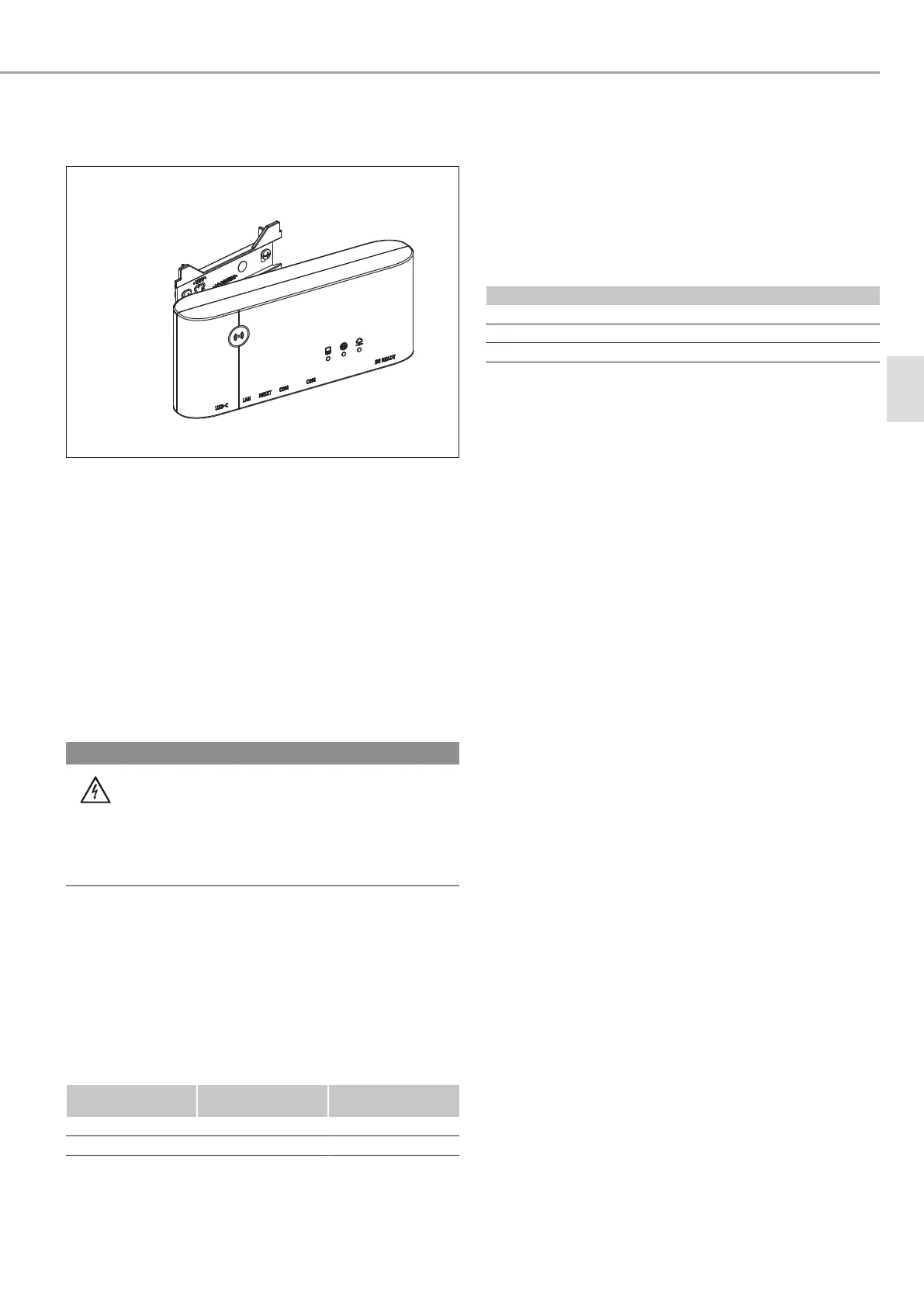

u Posizionare l’apparecchio sul lato sinistro del supporto a
parete, quindi farlo scorrere verso destra fino a quando non
si sente che si incastra nel supporto stesso.
D0000116411
6.3 Rimuovere l’apparecchio dal supporto a parete
u Premere la linguetta sotto il dispositivo e fare scorrere que-
st’ultimo verso sinistra.
u Rimuovere l’apparecchio dal supporto a parete.
6.4 Collegamento elettrico
Osservare le istruzioni per l’uso e l’installazione della propria
pompa di calore/ unità di ventilazione integrata.
Per le pompe di calore, seguire le istruzioni del quadretto di co-
mando (WPM).
6.4.1 Con SG Ready: collegare il cavo di controllo
Necessario solo in caso di uso di SG-Ready (vedere
Funzioni
SGReady [}40]
).
AVVERTENZA
Scarica elettrica
L’applicazione di tensione ai contatti del cavo di con-
trollo può provocare scosse elettriche potenzialmente
letali.
u Non applicare tensione ai contatti del cavo di
controllo.
u Collegare il cavo di controllo all’ISG tramite la presa
“SGREADY”.
I trefoli del cavo di controllo sono assegnati come segue:
Bianco = ingresso 1 / contatto SG Ready 1
Marrone = ingresso 2 / contatto SG Ready 2
Verde = non assegnato
Giallo = massa condivisa per ingressi separati SG1, SG2
u Collegare gli ingressi di contatto del cavo di controllo a se-
conda delle funzioni SG-Ready che si desidera utilizzare.
Funzione Contatto 1 SGRea-
dy
Contatto 2 SGRea-
dy
SGReady x x
Ottimizzazione FV x
u Isolare il trefolo rosso del cavo di controllo.
6.4.2 Collegare la rete, il CAN Bus e l’alimentatore
Collegare l’ISG al CAN Bus come ultimo dispositivo, dopo aver
completato la messa in funzione di tutti i nodi bus.
L’ISG è collegato all’interfaccia per la seconda unità di program-
mazione o al telecomando della pompa di calore/ unità di ven-
tilazione integrata in uso.
u Collegare l’ISG al proprio impianto tramite una delle due
interfacce COM, utilizzando il cavo CAN Bus fornito in dota-
zione.
Collegamento del cavo CAN Bus
Bianco high
Blu low
Verde messa a terra (ground)
u Se è disponibile una sola interfaccia, l'ISG viene predisposto
in parallelo al CAN Bus come ulteriore unità di programma-
zione.
u Collegare l’ISG al proprio router tramite la presa “LAN”, uti-
lizzando il cavo patch fornito in dotazione.
u Accertarsi che il WPM sia stato messo in funzione e sia
completamente avviato.
u Collegare l’ISG alla rete elettrica mediante l’alimentatore
USB-C fornito in dotazione.
ð L’allacciamento elettrico è stato completato e l’ISG è acceso.
7 Messa in funzione (tecnico specia-
lizzato)
7.1 Operazioni di controllo da eseguire prima della
messa in funzione
Controllo del cablaggio
u Controllare il cablaggio tra l’apparecchio, il router e la
pompa di calore/ l’unità di ventilazione integrata.
Controllo del collegamento alla rete
Quando la spina di rete è inserita, l’apparecchio è acceso.
Dopo l’accensione, l’apparecchio impiega circa 60secondi
per avviarsi. Durante questo tempo, il LED2 (al centro) lam-
peggia.
Circa 60 secondi dopo l’accensione, il LED1 (a sinistra) ini-
zia a lampeggiare con luce verde. Durante questo tempo,
l’apparecchio viene inizializzato dal WPM. Questo processo
richiede da 5 a 10 minuti, a seconda del tipo di pompa di
calore.
Al termine dell’inizializzazione, il LED1 (a sinistra) rimane
acceso con luce verde.
