Montage (spécialiste)
www.stiebel-eltron.com ISG Connect | 31
6 Montage (spécialiste)
6.1 Lieu de montage
L’ISG est prévu pour un montage mural, il est branché entre
votre routeur et votre PAC / VMC intégrale.
Le lieu de montage doit répondre aux exigences suivantes:
– au sec
– Hors gel
u Tenez compte des limites d’utilisation de l’appareil (
Don-
nées techniques [}36]
).

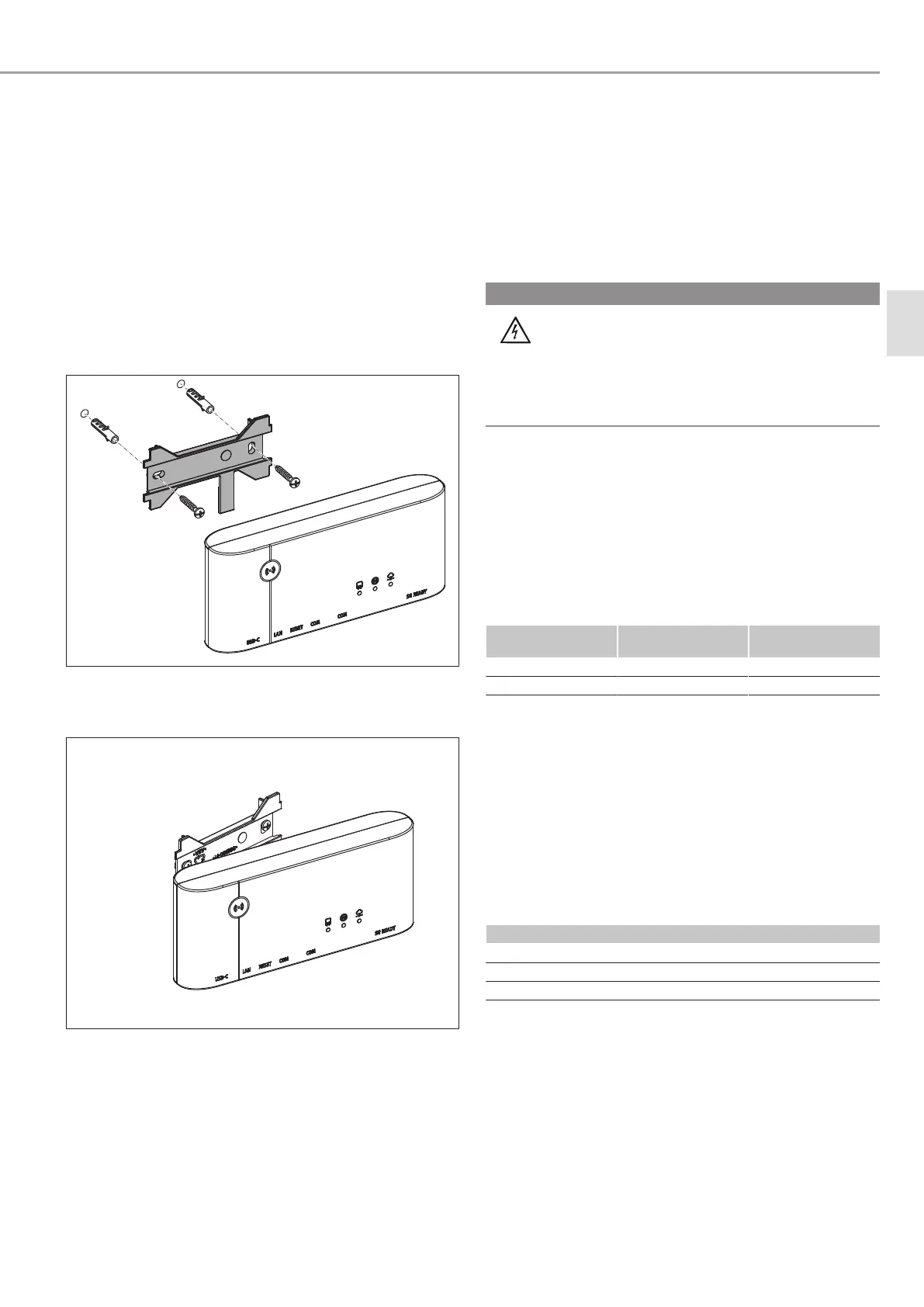

6.2 Pose de l’appareil
u Montez le support mural sur un mur approprié.
D0000116410
u Engagez l’appareil sur la gauche du support mural et
faites-le glisser vers la droite jusqu’à son enclenchement
dans le support.
D0000116411
6.3 Retrait de l’appareil du support mural
u Appuyez sur la languette sous l’appareil et faites glisser
l’appareil vers la gauche.
u Retirez l’appareil du support mural.
6.4 Raccordement électrique
Respectez la notice d’utilisation et d’installation de votre pompe
à chaleur / appareil de ventilation multifonction.
Pour les pompes à chaleur, tenez compte des notices du ges-
tionnaire de pompe à chaleur WPM.
6.4.1 Avec SG Ready: raccordement du câble de commande
Uniquement nécessaire si SG Ready est utilisé (voir
Fonctions
SG Ready [}28]
).
AVERTISSEMENT
Électrocution
La mise sous tension des contacts du câble de com-
mande peut entraîner un risque mortel d’électrocu-
tion.
u Ne mettez pas les contacts du câble de com-
mande sous tension.
u Raccordez le câble de commande à l’ISG via la prise
«SGREADY».
Les fils du câble de commande sont affectés comme suit:
– Blanc = entrée 1 / contact SG Ready 1
– Marron = entrée 2 / contact SG Ready 2
– Vert = libre
– Jaune = masse commune pour entrées séparées SG1, SG2
u Connectez les entrées de contact du câble de commande se-
lon les fonctions SG Ready que vous souhaitez utiliser.
Fonction Contact SGReady
1
Contact SGReady
2
SGReady x x
Optimisation PV x –
u Isolez le fil rouge du câble de commande.
6.4.2 Raccordement du réseau, du bus CAN et du bloc
d’alimentation
Une fois la mise en service de tous les utilisateurs du bus termi-
née, raccordez l’ISG au bus CAN en tant que dernier appareil.
L’ISG est branché sur l’interface prévue pour la deuxième unité
de commande ou la télécommande de votre pompe à chaleur /
appareil de ventilation multifonction.
u Raccordez l’ISG à votre installation à l’une des deux inter-
faces COM à l’aide du câble de bus CAN fourni.
Affectation du câble du bus CAN
Blanc High
Bleu Low
Vert Masse (terre)
u S’il n’y a qu’une seule interface, l’ISG se raccorde en paral-
lèle sur le bus CAN de manière analogue à une autre unité
de commande.
u Connectez l’ISG au routeur la prise «LAN» à l’aide du câble
patch fourni.
u Assurez-vous que le WPM a été mis en service et que la
procédure de démarrage est terminée.
u Raccordez l’ISG au secteur à l’aide du bloc d’alimentation
USB-C fourni.
ð Le raccordement électrique est terminé et l’ISG est sous
tension.
