Puesta en marcha (personal técnico)
122 | ISG Connect www.stiebel-eltron.com

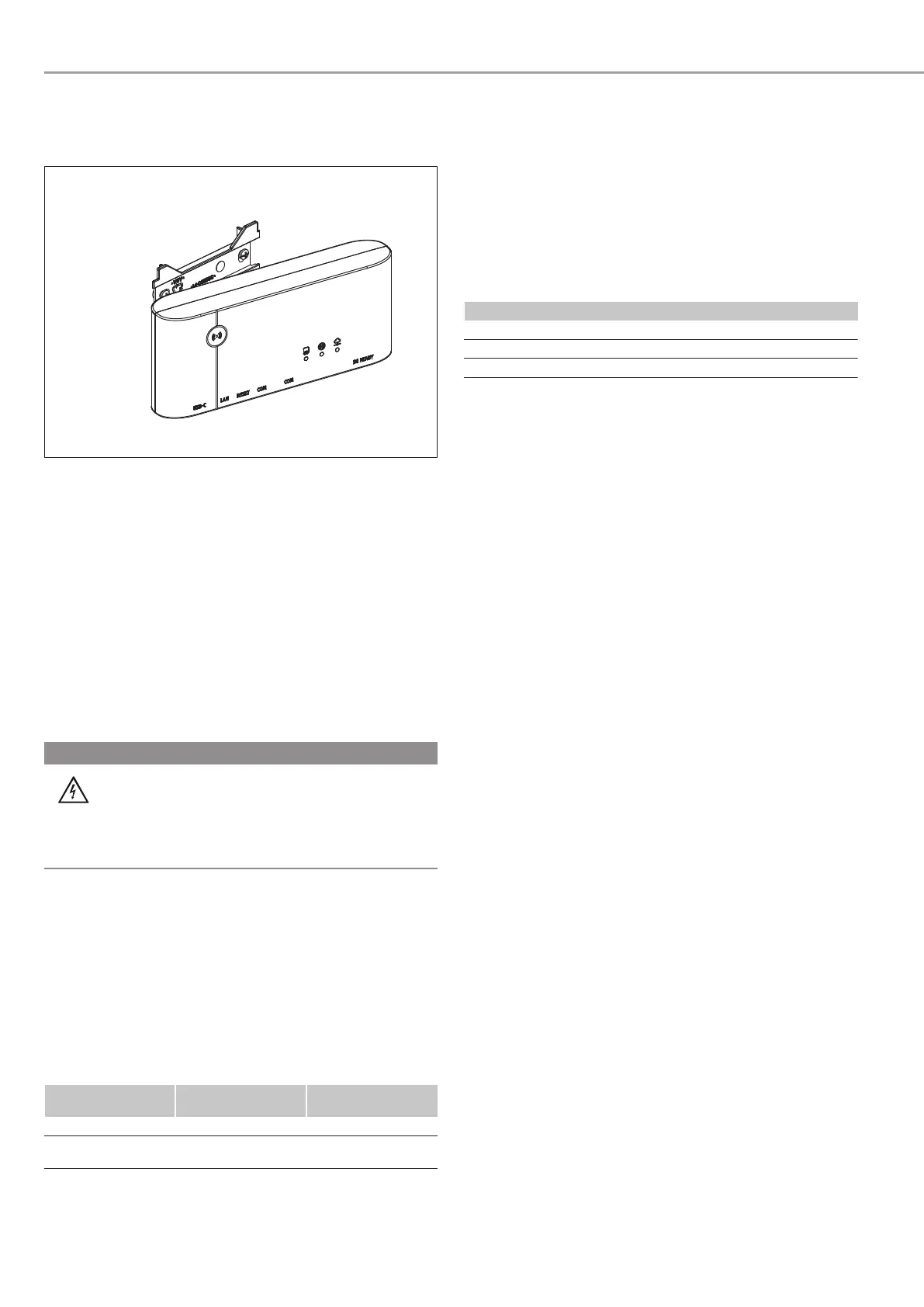

u Coloque el aparato en el soporte de pared por la izquierda y
luego desplácelo hacia la derecha hasta que se enclave cla-
ramente en el soporte.
D0000116411
6.3 Quitar el aparato del soporte de pared
u Presione la lengüeta debajo del aparato y desplácelo hacia
la izquierda.
u Retire el aparato del soporte de pared.
6.4 Conexión eléctrica
Observe las instrucciones de utilización y de instalación de su
bomba de calor / aparato de ventilación integral.
En el caso de bombas de calor, tenga en cuenta las instruccio-
nes del gestor de bomba de calor (WPM).
6.4.1 En SGReady: conexión del cable de mando
Solo necesario en caso de utilizar SG Ready (
Funciones de
SGReady [}119]
).
ADVERTENCIA
Electrocución
Aplicar tensión a los contactos del cable de mando
puede provocar una electrocución mortal.
u No aplique tensión a los contactos del cable de
mando.
u Conecte el cable de mando al ISG a través del terminal
hembra «SGREADY».
Los conductores del cable de mando están asignados de la si-
guiente manera:
– Blanco = entrada 1 / contacto de SGReady 1
– Marrón = entrada 2 / Contacto de SGReady 2
– Verde = sin asignación
– Amarillo = masa común para entradas separadas SG1, SG2
u Dependiendo de las funciones de SG Ready que desee utili-
zar, conecte las entradas de contacto del cable de mando.
Función Contacto de
SGReady 1
Contacto de
SGReady 2
SGReady x x
Optimización foto-
voltaica
x –
u Aísle el conductor rojo del cable de mando.
6.4.2 Conexión de la red, del CAN BUS y de la fuente de
alimentación
Una vez completada la puesta en marcha de todos los elemen-
tos conectados al BUS, conecte el ISG al CAN BUS como último
aparato.
El ISG se conecta a la interfaz de la segunda unidad de progra-
mación o del control remoto de la bomba de calor / del aparato
de ventilación integral.
u Conecte el ISG a su sistema con el cable de CAN BUS inclui-
do a través de una de las dos interfaces COM.
Asignación del cable CAN BUS
Blanco High
Azul Low
Verde Masa (ground)
u Si solo se dispone de una interfaz, el ISG se conecta en pa-
ralelo al CAN BUS como si se tratara de otra unidad de pro-
gramación.
u Conecte el ISG a su router a través del terminal hembra
«LAN» con el cable de conexión suministrado.
u Asegúrese de que el WPM se haya puesto en marcha e ini-
ciado por completo.
u Conecte el ISG a la red eléctrica utilizando la fuente de ali-
mentación USB-C suministrada.
ð La conexión eléctrica se p122-ha completado y el ISG está conec-
tado.
7 Puesta en marcha (personal técni-
co)
7.1 Pasos de comprobación previos a la puesta en
marcha
Comprobación del cableado
u Compruebe el cableado entre el aparato, el router y la
bomba de calor/el aparato de ventilación integral.
Comprobación de la conexión a la red eléctrica
Si el enchufe de la red está enchufado, el aparato está encendi-
do.
– El aparato tarda unos 60segundos en ponerse en marcha
después del encendido. Durante el proceso, el LED2 parpa-
dea (centro).
– Aproximadamente 60segundos después de encender la ali-
mentación eléctrica, el LED1 (izquierda) comienza a parpa-
dear en verde. Durante este tiempo, el WPM inicializa el
aparato. Este proceso dura entre 5 y 10minutos, depen-
diendo del tipo de bomba de calor.
– Una vez finalizada la inicialización, el LED1 (izquierda) per-
manece encendido en verde.
Comunicación con la bomba de calor / el aparato de ventilación
integral
El LED1 indica el estado de la conexión a su bomba de calor /
aparato de ventilación integral. El LED1 debe mantenerse en-
cendido en verde.
u Compruebe la indicación del LED1 (LED izquierdo).
