INSTALLATION
Installation
8 | HKV

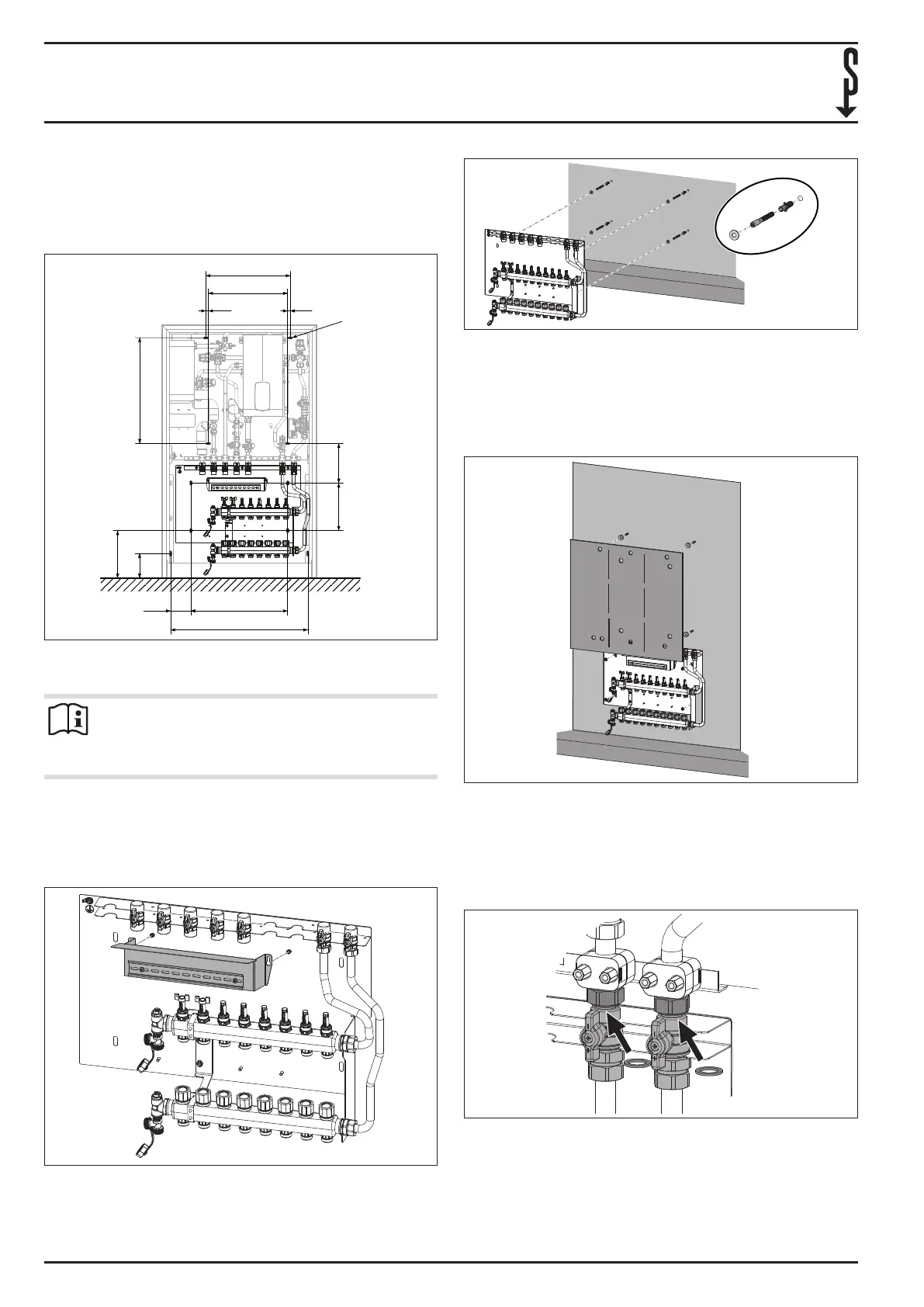

5.1.2 Aufputz-Installation
Vorbereitungen
f Markieren Sie die Position der Bohrlöcher (siehe
Bohrschablone).
270
140
600
480
450
15
15
270 225
550115
780
Ø10
D0000101096
f Bohren Sie die Löcher für den Heizkreis-Verteiler und die
Wohnungsstation.
Hinweis
Achten Sie darauf, dass das Aufputz-Gehäuse bündig
mit dem Fertigfußboden abschließt, wenn Sie die
Wohnungsstation darauf setzen.
Aufputz-Gehäuse montieren
f Stecken Sie die mitgelieferten Dübel in die Bohrlöcher.
f Drehen Sie die Stockschrauben ein, sodass diese
ca.30mm herausstehen.
D0000102154
f Schieben Sie das Halteblech der Regler-Klemmleiste nach
oben und nehmen Sie es herunter.
f Stecken Sie je eine Unterlegscheibe auf die
Stockschrauben.
D0000102155
f Stecken Sie die Montageplatte auf die Stockschrauben.
f Schrauben Sie die Muttern über die Stockschrauben, so-
dass die Montageplatte nicht herunterfallen kann. Ziehen
Sie die Muttern noch nicht fest.
f Stecken Sie je einen Abstandshalter auf die Stockschrau-
ben für die Wohnungsstation.
D0000101136
f Trennen Sie die Isolierung an den Sollbruchstellen gemäß
der vorliegenden Ausstattungsvariante heraus.
f Stecken Sie die Isolierung auf die Stockschrauben.
f Stecken Sie die Wohnungsstation auf und xieren sie mit
den Sechskantmuttern. Ziehen Sie die Sechskantmuttern
noch nicht fest.
D0000102156
f Schieben Sie die Flachdichtungen zwischen die Kugel-
hähne des Heizkreis-Verteilers und die Rohrleitungen der
Wohnungsstation. Um die richtige Position zu erreichen,
verschieben Sie die Montageplatte des Heizkreis-Vertei-
lers in den Langlöchern.
f Ziehen Sie die Überwurfmuttern handfest an.
