INSTALLATION
Transport und Lagerung
4 | HKV
3.3 Funktionsbeschreibung
Die Baugruppe stellt Heizwasser mit der gewünschten Tempe-
ratur und in der benötigten Menge für die Fußbodenheizung
zur Verfügung.
In der Baugruppe bendet sich ein Kaltwasserverteiler, von
dem aus ein Kaltwasser-Auslauf die Entnahmestellen versorgt.
Auf den Thermostatventilen im Rücklauf können Sie Stellan-
triebe montieren, die die Ventile automatisch öffnen und
schließen.
Im Vorlauf sind Durchussmengen-Begrenzer installiert, mit
denen die Durchussmenge für die einzelnen Heizkreise ge-
regelt wird.

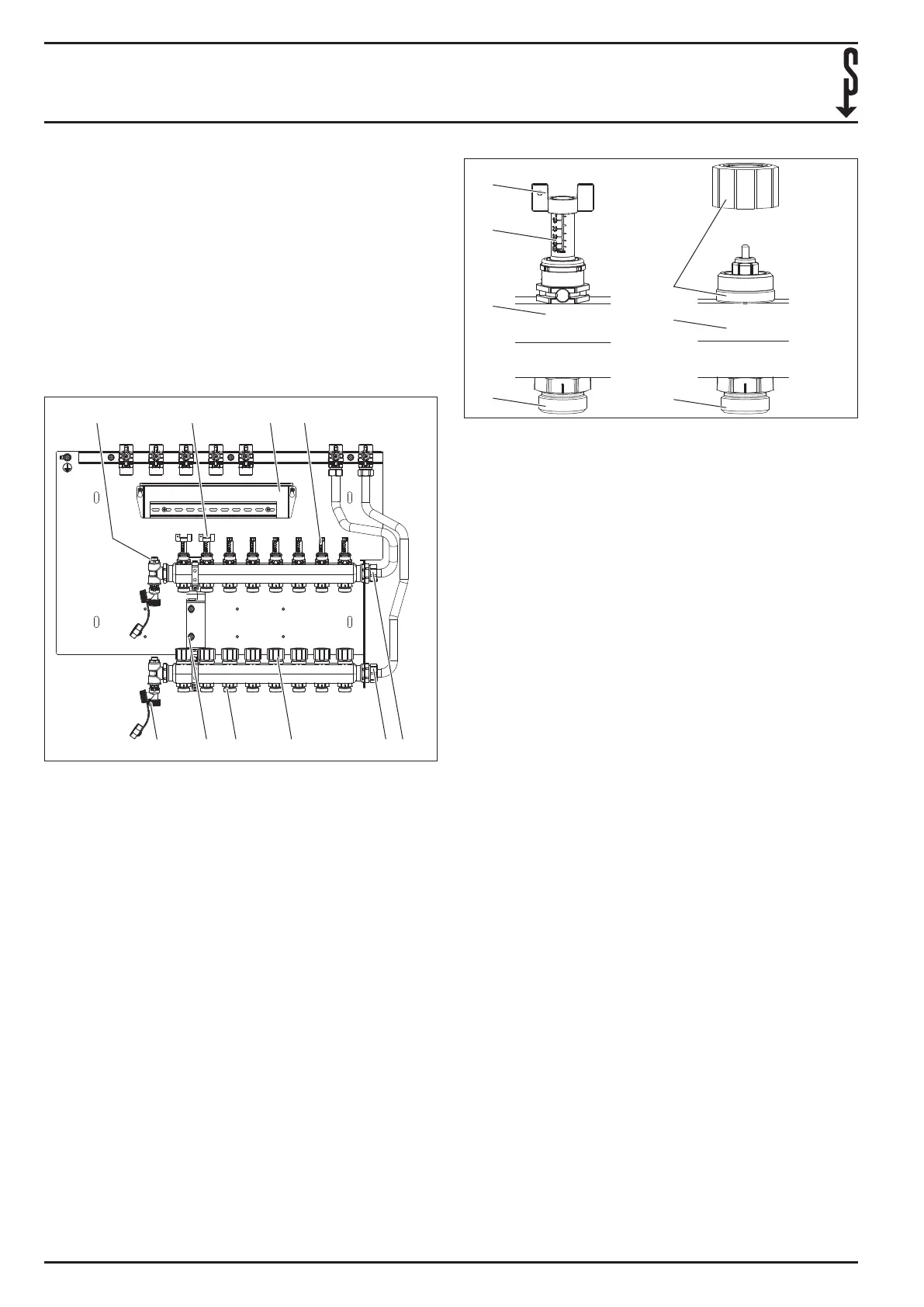

D0000102152
1 2 3 4
5678910
1 Entlüftungsventil
2 Einstellschlüssel für Durchussmengen-Begrenzer
3 Halteblech für Regler-Klemmleiste
4 Durchussmengen-Begrenzer und Durchussmen-
gen-Messgerät max. Durchussrate: 5l/min
5 Vorlaufanschluss 1" AG inkl. Anschlussrohr und Kugelhahn
¾" AG an die Wohnungsstation
6 Rücklaufanschluss 1" AG inkl. Anschlussrohr und Kugel-
hahn ¾" AG an die Wohnungsstation
7 Ventilunterteil mit Kunststokappe, für thermische
Stellantriebe
8 Rohranschluss M¾" Eurokonus
9 Halterung
10 Befüll- und Entleerungsventil mit Sicherheitskappe
11 Vorlaufverteiler
12 Rücklaufsammler
D0000102153
2
4
11
8 8
12
7
4. Transport und Lagerung
f Transportieren Sie die Baugruppe schlagfrei und stoßfrei.
f Transportieren Sie die Baugruppe in der originalen Verpa-
ckung, um sie vor Staub und Schmutz zu schützen.
f Beachten Sie folgende Lagerbedingungen:
- Umgebungstemperatur: von -40 bis +85°C
- trocken
- staubfrei
- für Unbefugte unzugänglich
f Lagern Sie die Baugruppe in der originalen Verpackung,
um sie vor Staub und Schmutz zu schützen.
f Wenn Sie die Baugruppe ausgepackt, aber noch nicht
installiert haben, decken Sie die Baugruppe zum Schutz
gegen Staub und Schmutz ab.
