32 | FCR 28 www.stiebel-eltron.com
INSTALLATION
Mise en service
9.1 Raccordement électrique
AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et d’installa-
tion électriques conformément aux prescriptions.
AVERTISSEMENT Électrocution
Le raccordement au secteur n’est possible que sous
forme d’une connexion fixe réalisée avec un câble élec-
trique posé fixement. L’appareil doit pouvoir être mis
hors tension par un dispositif de coupure omnipolaire
ayant une ouverture minimale des contacts de 3mm.
AVERTISSEMENT Électrocution
Veillez à ce que l’appareil soit relié au conducteur de
mise à la terre.
Dommages matériels
Installez un disjoncteur différentiel (30 mA).
!
Dommages matériels
Tenez compte des indications figurant sur la plaque si-
gnalétique. La tension indiquée doit correspondre à la
tension du secteur.
!
Dommages matériels
Ne branchez pas l’appareil au réseau électrique avant
le remplissage.

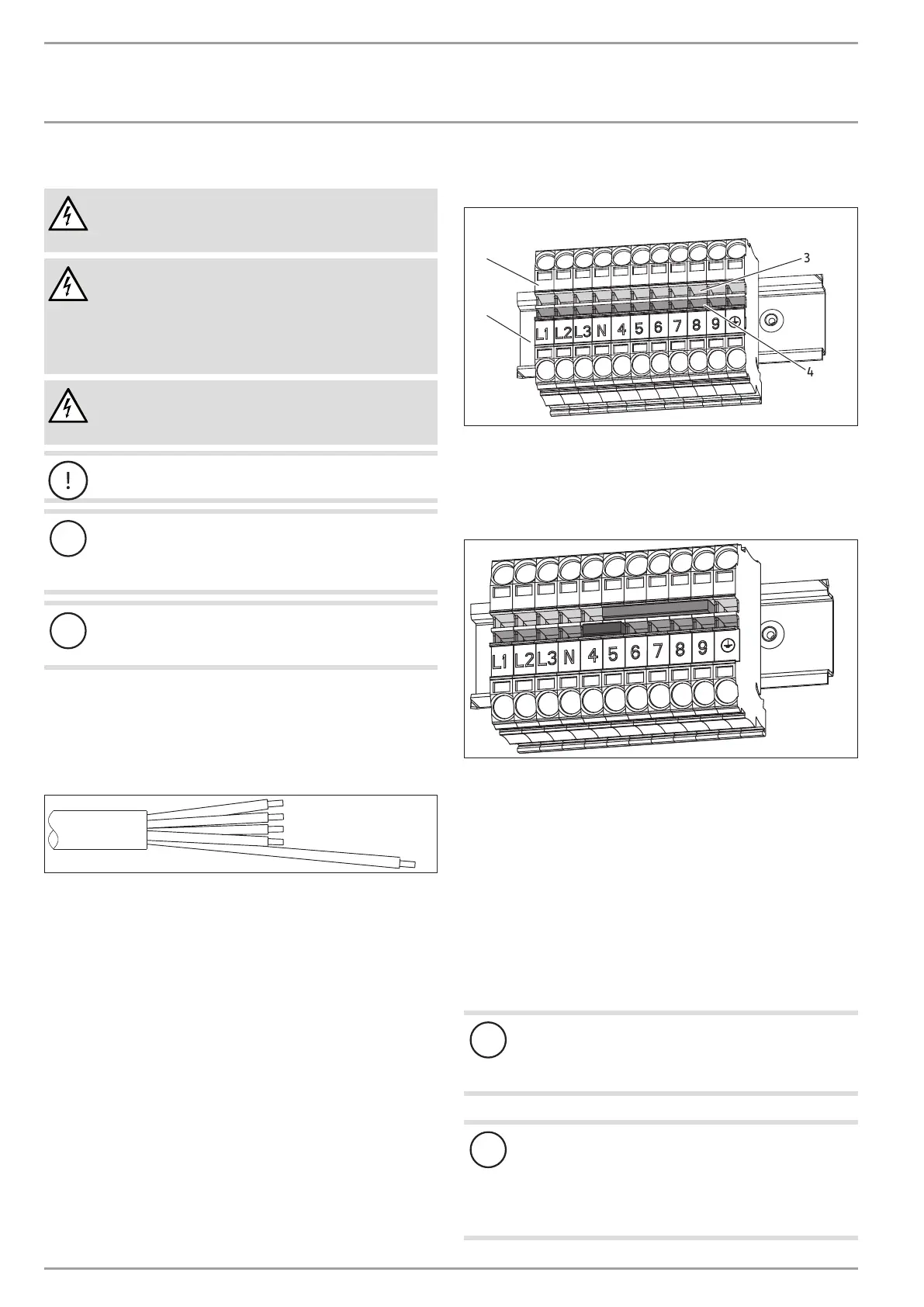

f Retirez les trois vis du couvercle du boîtier de raccordement.
f Retirez le couvercle du bornier de raccordement.
f Choisissez une section de conducteurs correspondant à la
puissance de l‘appareil.
f Préparez le câble de raccordement électrique.
D0000117717
f Veillez lors de cette opération à ce que le conducteur de mise
à la terre soit plus long que tous les autres conducteurs.
f Introduisez le câble de raccordement électrique à l’intérieur
du boîtier de raccordement par le passage des câbles. Le rac-
cord vissé PG21 pour les diamètres de câble jusqu’à 18mm
est prémonté.
f Pour les câbles d’un diamètre supérieur à 18mm, rempla-
cez d’abord le raccord vissé PG21 par le raccord vissé PG29
fourni.
f Raccordez la puissance souhaitée au bornier de l’appareil
conformément aux schémas électriques.
D0000119111
1
2
3
4
1 Bornier
2 Profilé symétrique
3 Rangée supérieure de bornes
4 Rangée inférieure de bornes
Exemple avec 2ponts de serrage:
D0000119252
f Vous trouverez des informations sur les possibilités de rac-
cordement dans le chapitre «Données techniques / Schémas
électriques et raccordements«)
f Montez et vissez le couvercle du boîtier de raccordement.
f Type d’appareil avec mode double puissance: Marquez au
stylo à bille la puissance raccordée et la tension de raccorde-
ment choisies sur la plaque signalétique.
10. Mise en service
10.1 Première mise en service
f Remplissez l’installation d’eau.
!
Dommages matériels
En cas de marche à sec, le thermostat de réglage sera
détruit et devra être remplacé. Le thermostat de sécurité
doit être remis en position initiale.
!
Dommages matériels
Si un échangeur de chaleur est présent dans le même
ballon, vous devez limiter la température maximale de
cet appareil sur la température maximale du corps de
chauffe. Vous éviterez ainsi que le limiteur de tempéra-
ture du corps de chauffe se déclenche.
