INŠTALÁCIA
Technické údaje

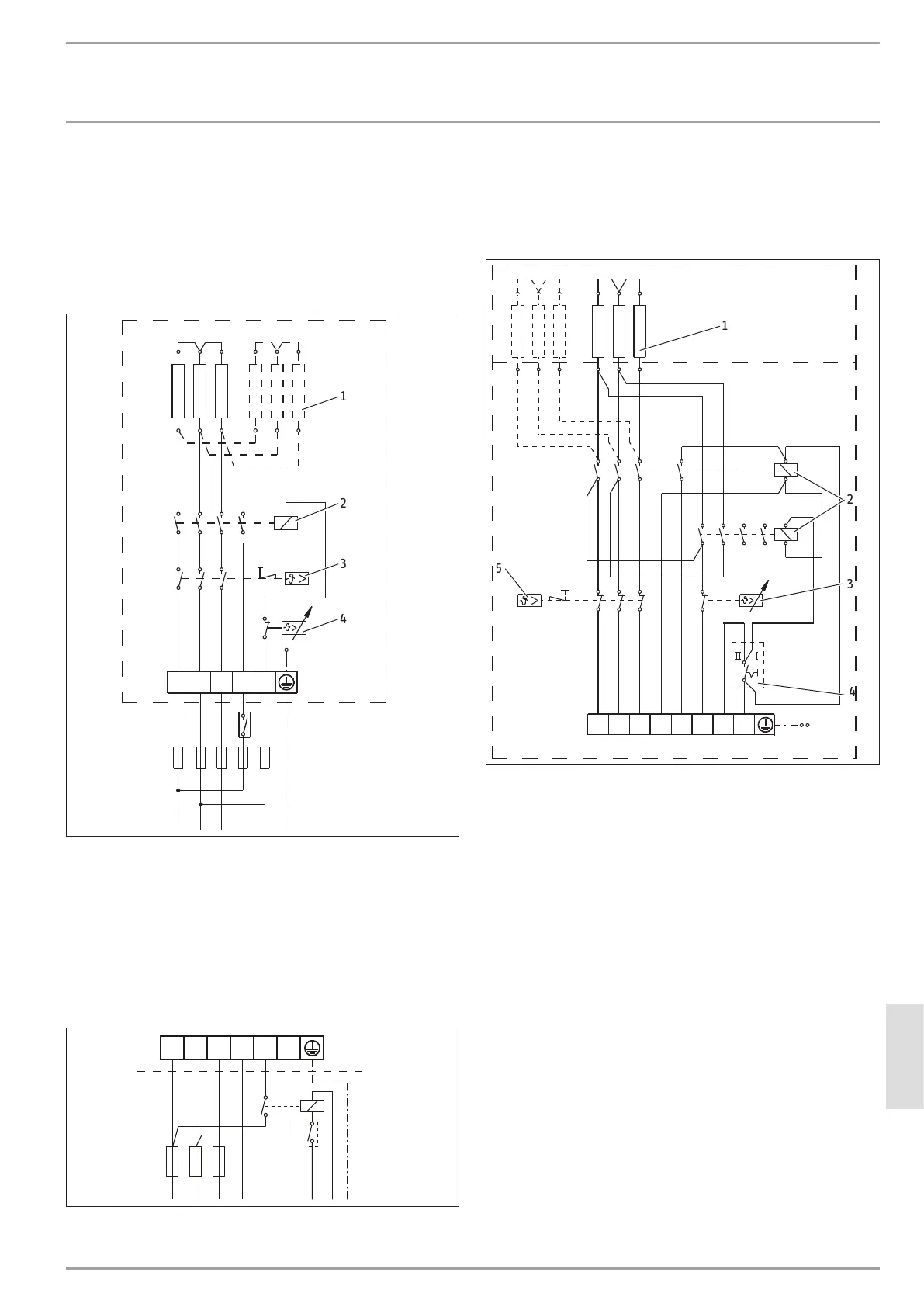

14.2 Elektrické schémy zapojenia a prípojky
14.2.1 Jednookruhová prevádzka
FCR 28/120 E, objednávacie číslo 000694
FCR 28/180 E, objednávacie číslo 000695
6, 9, 12, 18kW, 3/PE ~ 400V
5
L3L2
L1
4
4
3
1
2
D0000117550
1 Vykurovacie teleso
6kW inštalovaný príkon: 3 x 2kW
9kW inštalovaný príkon: 3 x 3kW
12kW inštalovaný príkon: 6 x 2kW
18kW inštalovaný príkon: 6 x 3kW
2 Stýkač
3 Tepelná bezpečnostná poistka
4 Regulátory teploty
Príklad pripojenia jednookruhovej prevádzky s kontaktom HDO
L1 L2 L3 N 4 5
D0000117769
D0000117768
1 Kontakt HDO, namontovaný odborníkom
14.2.2 Dvojokruhová/jednookruhová prevádzka 3/N/PE ~ 400V
FCR 28/120, objednávacie číslo 071332
FCR 28/120 CrNi, objednávacie číslo 234503
FCR 28/180, objednávacie číslo 071333
2L3L2
L1 N
1
4
3
D0000117551
4
3
5
1
2
1 Vykurovacie teleso
12kW inštalovaný príkon: 3 x 4kW
18kW inštalovaný príkon: 6 x 3kW
2 Stýkač
3 Regulátory teploty
4 Výkonový spínač I / II
5 Tepelná bezpečnostná poistka
