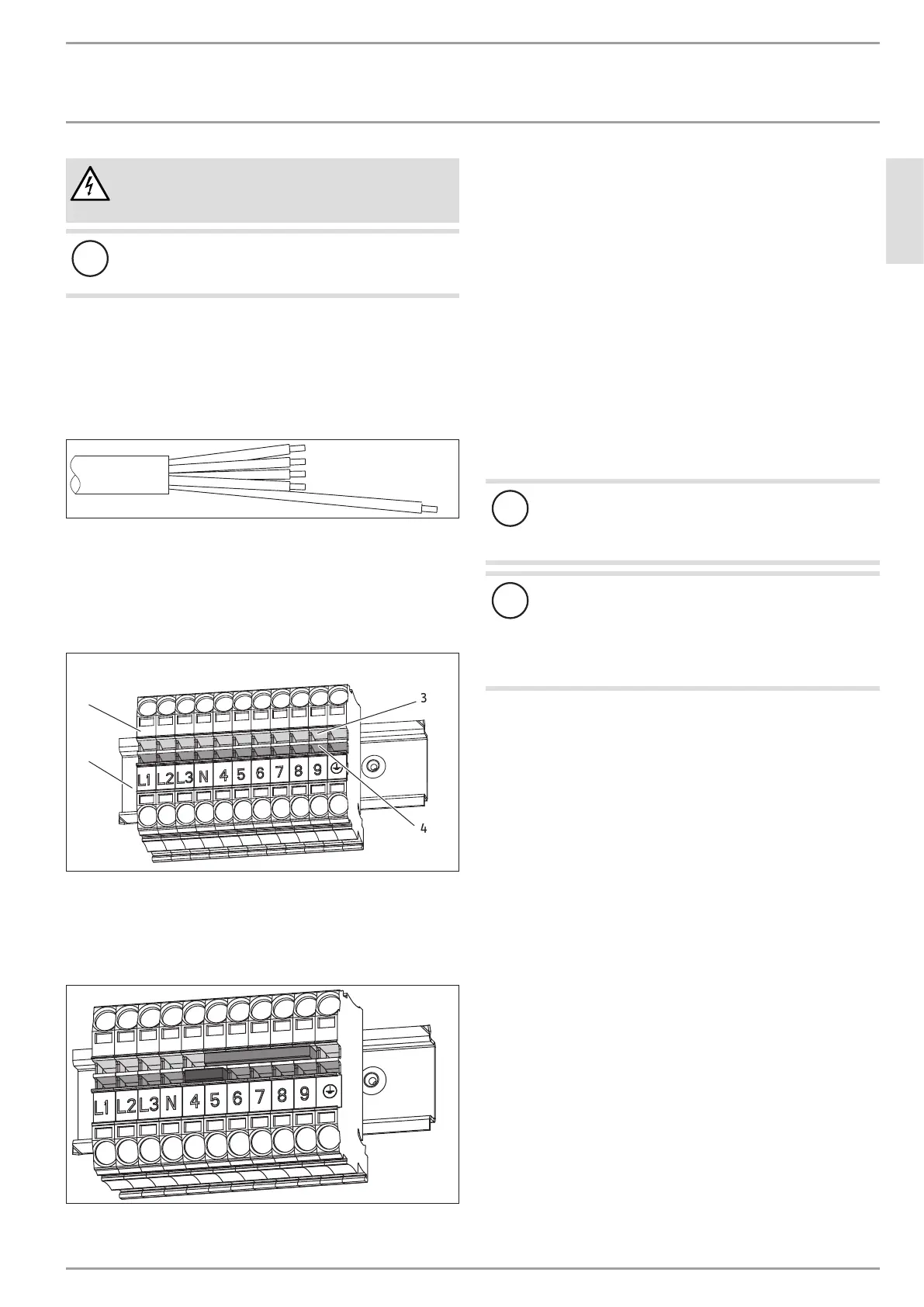

DEUTSCH
www.stiebel-eltron.com FCR 21 | 7
INSTALLATION
Inbetriebnahme
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
f Ziehen Sie den Temperatur-Einstellknopf ab.
f Entfernen Sie die Schrauben unten am Schaltraumdeckel.
Nehmen Sie ihn ab.
f Wählen Sie einen der Leistung des Gerätes entsprechenden
Leitungsquerschnitt.
f Bereiten Sie die elektrische Anschlussleitung vor.
D0000117717
f Beachten Sie dabei, dass der Schutzleiter länger sein muss
als die übrigen Leiter.
f Führen Sie die elektrische Anschlussleitung durch die Kabel-
durchführung in den Schaltraum ein.
f Schließen Sie die gewünschte Leistung entsprechend der
Elektroschaltpläne an die Reihenklemme im Gerät an.
D0000119111
1
2
3
4
1 Reihenklemme
2 Hutschiene
3 obere Klemmreihe (Einsatz Klemmbrücke)
4 untere Klemmreihe (Einsatz Klemmbrücke)
Beispiel mit 2 Klemmbrücken:
D0000119252
f Informationen zu den Anschlussmöglichkeiten finden Sie
im Kapitel „Technische Daten/ Elektroschaltpläne und
Anschlüsse“)
f Montieren Sie den Schaltraumdeckel.
f Stecken Sie den Temperatur-Einstellknopf auf.
f Gerätetyp mit Zweikreis-Betrieb: Markieren Sie auf dem Ty-
penschild mit einem Kugelschreiber die gewählte Anschluss-
leistung und -spannung.
f Sofern das Energieversorgungsunternehmen eine Schnell-
aufheizung nicht zulässt, müssen Sie den Taster mit der bei-
liegenden Kunststoff-Verschlusskappe abdecken.
10. Inbetriebnahme
10.1 Erstinbetriebnahme
f Füllen Sie die Anlage mit Wasser.
!
Sachschaden
Bei Trockengang wird der Temperaturregler zerstört und
muss ausgetauscht werden. Der Sicherheitstemperatur-
regler muss zurückgestellt werden.
!
Sachschaden
Ist im gleichen Behälter ein Wärmeübertrager eingebaut,
müssen Sie die maximale Temperatur dieses Gerätes auf
die maximale Temperatur des Heizflansches begrenzen.
Hierdurch verhindern Sie, dass der Temperaturbegrenzer
des Heizflansches anspricht.
f Schalten Sie das Gerät elektrisch ein.
Übergabe des Gerätes
f Erklären Sie dem Benutzer die Funktion des Gerätes. Machen
Sie ihn mit dem Gebrauch des Gerätes vertraut.
f Weisen Sie den Benutzer auf mögliche Gefahren hin.
f Übergeben Sie diese Anleitung.
10.2 Wiederinbetriebnahme
Siehe Kapitel „Erstinbetriebnahme“.
11. Einstellungen
Temperaturwahl-Begrenzung
Sie können die Temperaturwahl-Begrenzung unter dem Tempe-
ratur-Einstellknopf einstellen.
Werkseinstellung: 60°C
f Stellen Sie den Temperatur-Einstellknopf auf „kalt“ und tren-
nen Sie das Gerät von der Spannungsversorgung.
f Nehmen Sie den Temperatur-Einstellknopf und den
Schaltraumdeckel ab.
