12 | FCR 21 www.stiebel-eltron.com
INSTALLATION
Technische Daten

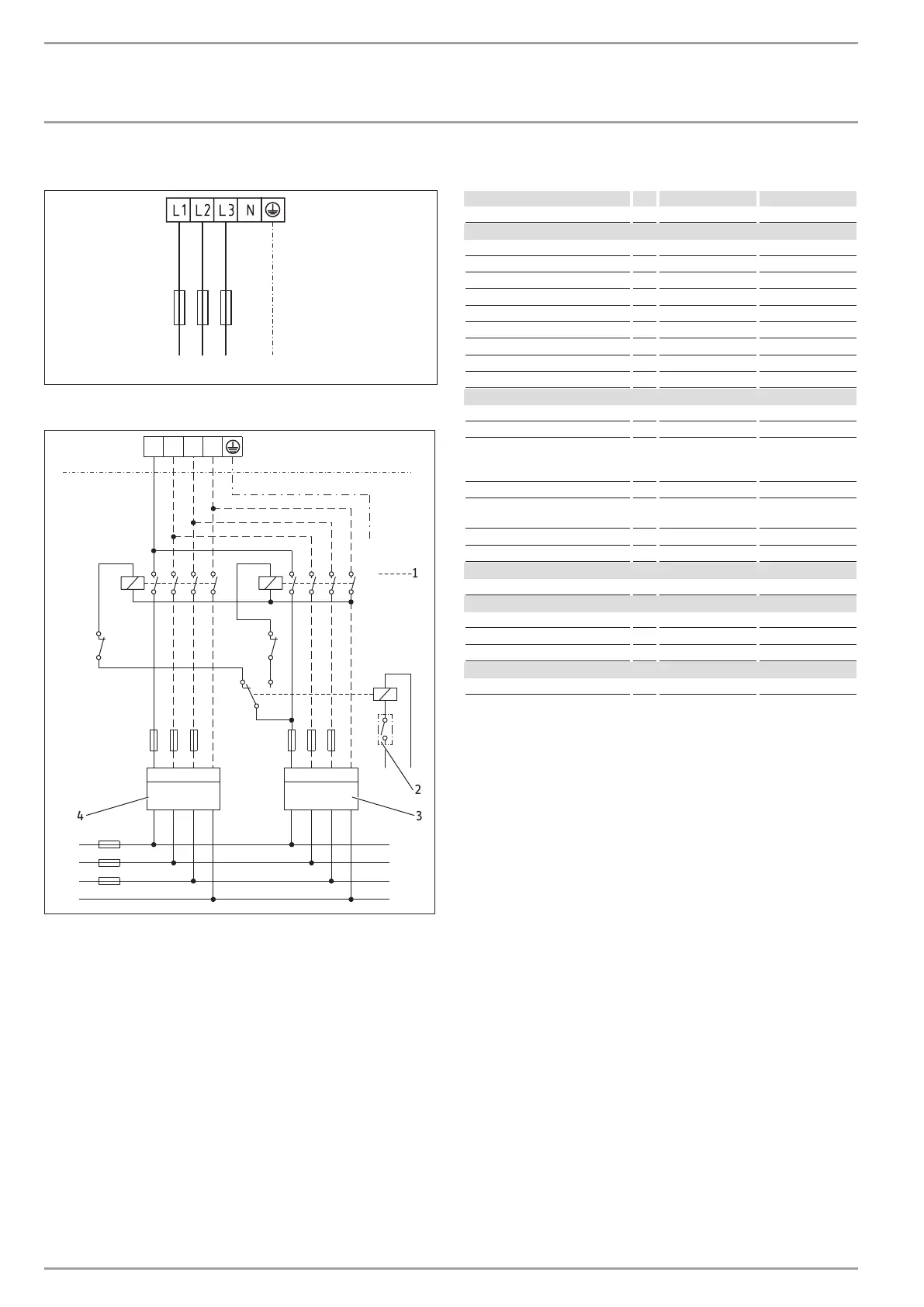

Anschlussbeispiel Einkreis-Betrieb 12kW 3/PE ~ 400V
L3L2L1 PE
D0000084234
Anschlussbeispiel Zweizählermessung
L2 L3 N
K1K2
K2K1
L1
L1
L2
L3
N
PE
D0000119116
1
3
2
4
K1 Schaltschütz 1
K2 Schaltschütz 2
1 zusätzlich notwendige Anschlüsse für
2/N/PE ~ 400 V und 3/PE ~ 400 V
2 EVU-Kontakt
3 Niedertarifzähler
4 Hochtarifzähler
14.3 Technische Daten
FCR 21/60 FCR 21/120 E
071330 071331
Elektrische Daten
Anschlussleistung ~ 220 V kW 1,8-3,6 3,6
Anschlussleistung ~ 230 V kW 2-4 4
Anschlussleistung ~ 400 V kW 2-6 8/12
Anschlussleistung ~ 380 V kW 1,8-5,4 7,2/10,8
Nennspannung V 230/400 230/400
Phasen 1/N/PE, 3/N/PE 1/N/PE, 2/PE, 3/PE
Frequenz Hz 50/60 50/60
Betriebsart Einkreis X X
Betriebsart Zweikreis-Betrieb X
Einsatzgrenzen
Temperatureinstellbereich °C 35-82 35-82
Max. zulässiger Druck MPa 1,0 1,0
Einsetzbar für
Trinkwarmwas-
ser-Speicher,
Pufferspeicher
Trinkwarmwas-
ser-Speicher,
Pufferspeicher
Volumenbereich des Behälters l 200-600 200-600
Volumen über dem Heizelement
(max.)
l 600 600
Einbaulage waagerecht waagerecht
Mindestdurchmesser Behälter mm 450 450
Ausführungen
Schutzart (IP) IP24 IP24
Dimensionen
Flanschaußendurchmesser mm 210 210
Eintauchtiefe mm 400 400
Anzugs-Drehmoment Nm 55 55
Gewichte
Gewicht kg 12 12
