6
WPKI 3
Der WPKI 3-Bausatz wird in vormontierten
Einzelteilen geliefert.
Alle vormontierten Bauteile sind werkseitig
eingedichtet.
Der Zusammenbau erfolgt entsprechend der
Abb. 3.
Das Thermomanometer (Pos. 3) kann ent-
sprechend der baulichen Gegebenheiten
entweder seitlich oder vorne am Winkel-
Anschlußstück angebracht werden.
Hierzu wird das Thermomanometer gegen
den Verschlußstopfen (Pos. 6) ausgewechselt.
Es empfiehlt sich, die Komponenten des
WPKI 3-Bausatzes und die dazu ausgewählte
Umwälzpumpe vor der Montage am
Speicherbehälter handfest miteinander zu
verschrauben.
Erst nachdem alle Komponenten am
Speicherbehälter angebracht worden sind,
Verschraubungen festziehen.
Das Druckausdehnungsgefäß und der Füll-
und Entleerungshahn am vorbestimmten
Anschluß (Pos. 12) anschließen.
Wärmepumpen-Vorlauf- und Wärmepum-
pen-Rücklaufverbindung zur Wärmepumpe
an Pos. 8 und 9 montieren.
Das Sicherheitsventil darf durch keine
Abspermöglichkeit vom Wärmeerzeuger
absperrbar sein.
Zur Entleerung einer außen aufgestellten
Luft-Wasser-Wärmepumpe (WPL... und
Verbindungsschläuche) muß bei Frostgefahr
im Alternativbetrieb bauseits ein Entleerungs-
hahn installiert werden.
Alle Absperrorgane sind dicht schließende
Kugelabsperrventile.
Zum Öffnen, Schließen der Kugelabsperrven-
tile Pos. 4 ist ein Maulschlüssel (SW 19)
erforderlich.

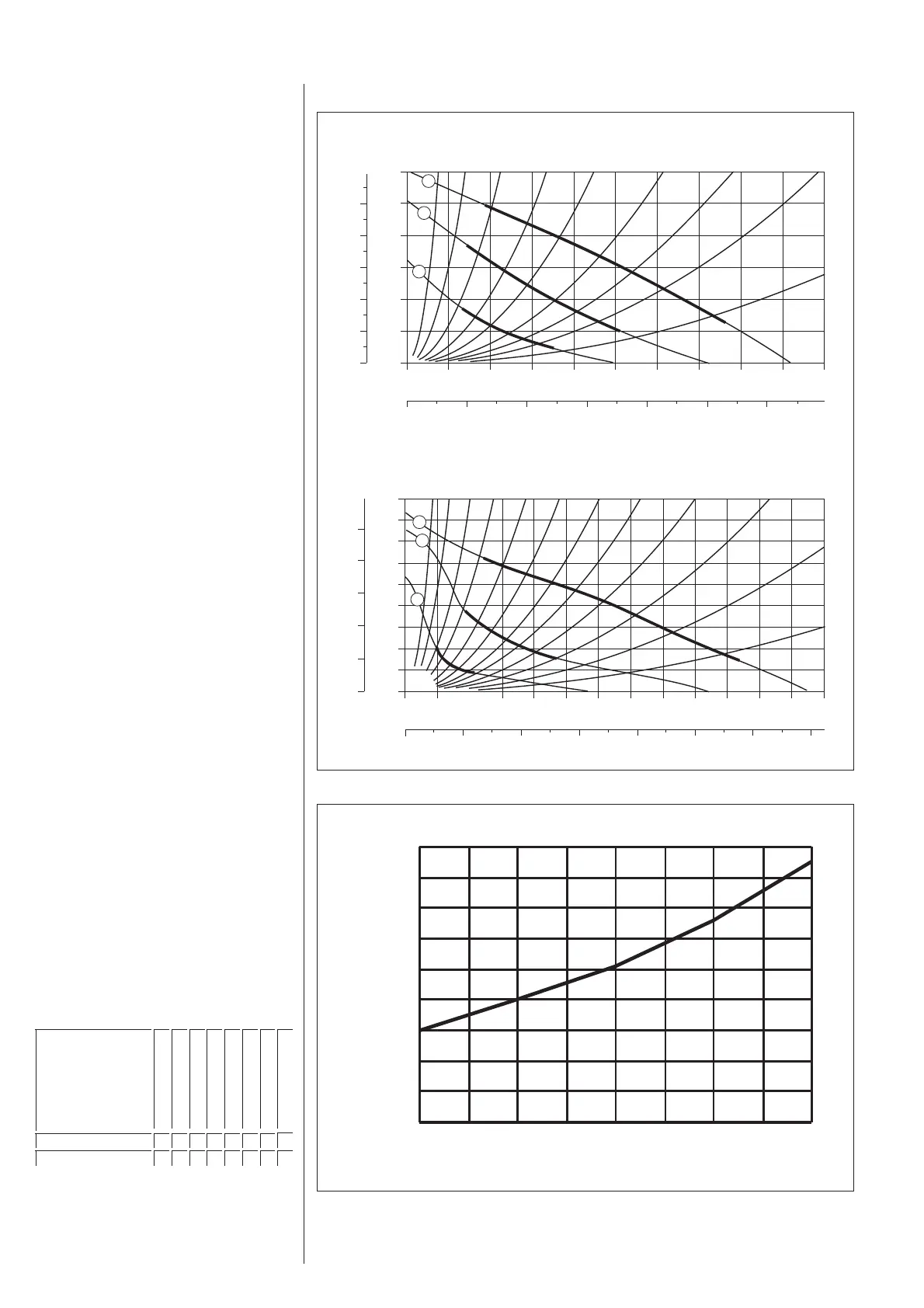

Abb. 5
H
[m]
70
60
5,0
4,0
3,0
2,0
1,0
0
75
60
45
30
15
0
p
[kPa]
0 1,0 2,0 4,0 5,0 6,0 8,0 9,0 10,0 Q [m /h
0 0,5 1,0 1,5 2,0 2,5 3,0 Q [l/s]
3
3,0 7,0 11,0
3
2
1
4278.02
UPS 32–80 R 1 1/4 " max. 110 °C
UPS 32–60 R 1 1/4 " max. 110 °C
H
[m]
5,0
4,0
3,0
2,0
1,0
0
50
40
30
20
10
0
p
[kPa]
0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Q [m /h
0 0,2 0,4 0,6 0,8 1,0 1,2 Q [l/s]
3
3
2
1
4279.02
Leistungskennlinien
Technische Daten
90
80
70
60
50
40
30
20
10
0
1
1,5
32,5
2
Volumenstrom m³/h
Druckverlust hPa
Druckverlust der WPKI 3
Abb. 6
WPL 10 KW
WPL 15 KW
WPL 20 KW
WPL 25 KW
WPL 30 KW
WPWE 8 KW
WPWE 11 KW
WPWE 14 KW
UP-Bausatz 32–60
UP-Bausatz 32–80
Auslegungstabelle
7097.01
