WPKI 3
De WPKI 3-montageset wordt in afzonderlijke
delen of in voorgemonteerde onderdelen
geleverd.
Alle voorgemonteerde onderdelen zijn door
de fabriek afgedicht.
De montage geschiedt volgens Afb. 3.
De thermo-manometer Pos. 3 kan afhankelijk
van de bouwkundige omstandigheden aan de
zijkant of aan de voorkant aan het bochtstuk
worden aangebracht.
Hiertoe moet de thermo-manometer op de
plaats van de afsluitplug Pos. 6 worden ge-
monteerd.
Het is aan te bevelen om de onderdelen van
de WPKI 3-montageset en de hiervoor uitge-
kozen circulatiepomp vóór montage handvast
aan het voorraadreservoir te bevestigen.
De schroefkoppelingen eerst vastdraaien
nadat alle onderdelen aan het voorraadreser-
voir zijn aangebracht.
Het drukvat en de vul- en aftapkraan op de
hiervoor bestemde plaats (Pos. 12) aansluiten.
WP-aanvoer en WP-retourleiding naar de
warmtepomp aan Pos. 8 en 9 monteren.
Het veiligheidsventiel mag door geen enkele
afsluiter van de warmtebron worden afgeslo-
ten.
Voor het ledigen van een buiten opgestelde
lucht-water-warmtepomp
(WPL ... en verbindingsslangen) moet bij
vorstgevaar in alternatief bedrijf ter plaatse
een aftapkraan worden geïnstalleerd.
Alle afsluiters zijn dicht sluitende kogelafslui-
ters.
Voor het openen, sluiten van de kogelafslui-
ters Pos. 4 moet een steeksleutel (SW 19)
worden gebruikt.
Afb. 5
4278.024279.02

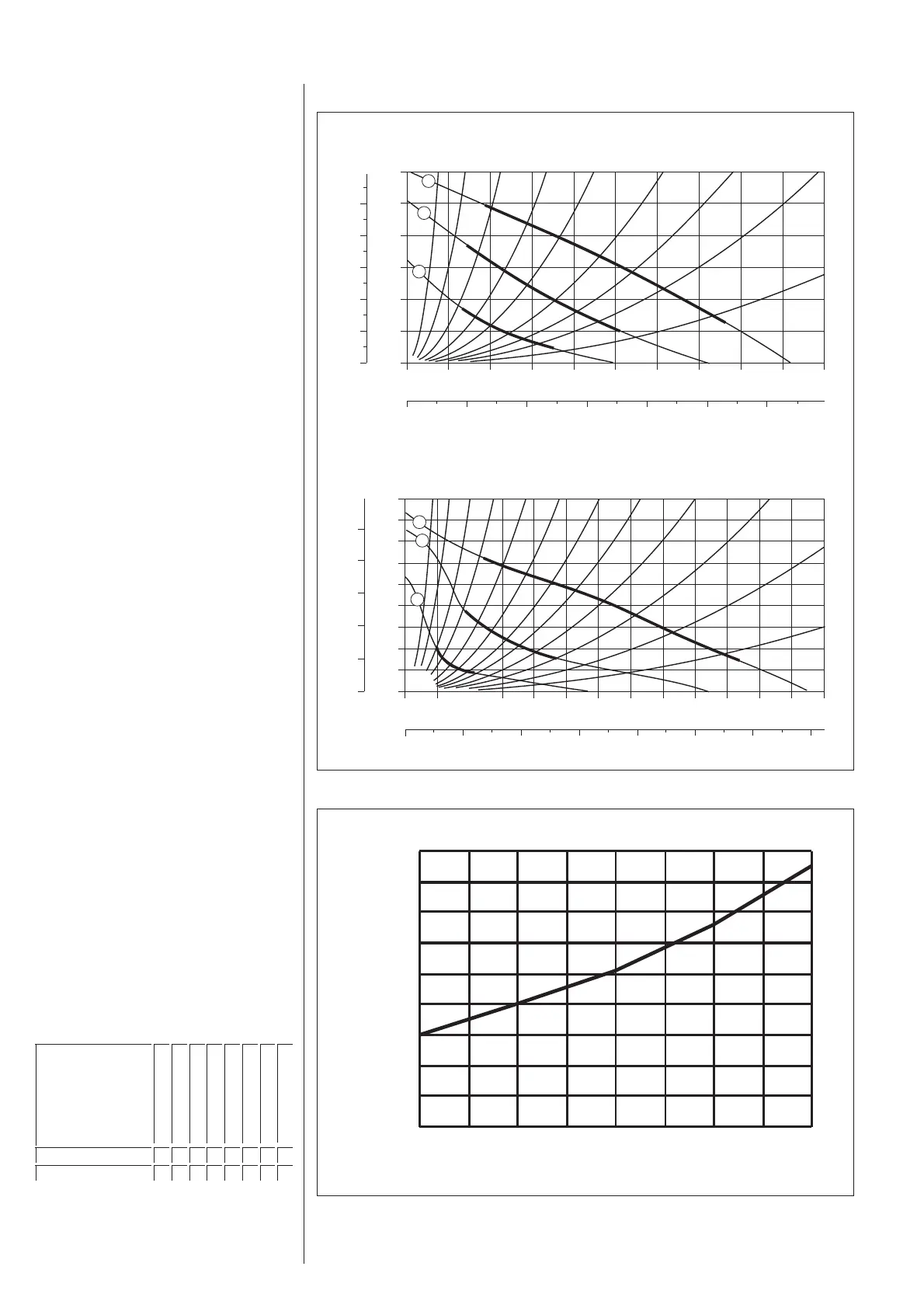

Capaciteitskarakteristieken
90
80
70
60
50
40
30
20
10
0
1
1,5
32,5
2
Doorstroomhoeveelheid m³/h
Drukverlies hPa
Afb. 6
Drukverlies van de WPKI 3
Technische gegvens
WPL 10 KW
WPL 15 KW
WPL 20 KW
WPL 25 KW
WPL 30 KW
WPWE 8 KW
WPWE 11 KW
WPWE 14 KW
UP- Set 32–60
UP- Set 32–80
Berekeningstabel
H
[m]
70
60
5,0
4,0
3,0
2,0
1,0
0
75
60
45
30
15
0
p
[kPa]
0 1,0 2,0 4,0 5,0 6,0 8,0 9,0 10,0 Q [m /h
0 0,5 1,0 1,5 2,0 2,5 3,0 Q [l/s]
3
3,0 7,0 11,0
3
2
1
UPS 32–80 R 1 1/4 " max. 110 °C
UPS 32–60 R 1 1/4 " max. 110 °C
H
[m]
5,0
4,0
3,0
2,0
1,0
0
50
40
30
20
10
0
p
[kPa]
0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Q [m /h
0 0,2 0,4 0,6 0,8 1,0 1,2 Q [l/s]
3
3
2
1
7097.01
