Struttura dell'impianto
www.stiebel-eltron.com EM Trend | 31
"ON" = pompa di calore attiva (senza controllo da parte di
EMTrend)
"EM" = pompa di calore attiva (controllo da parte di EMTrend)
Aumento consumo energetico in kWh
L'area del diagramma mostra il consumo di energia elettrica
calcolato della pompa di calore durante il controllo da parte di
EMTrend negli ultimi 7 giorni. Poiché EMTrend assume il con-
trollo della pompa di calore, adeguandone le prestazioni, solo
in presenza della misurazione di un surplus di energia fotovol-
taica, questo consumo corrisponde all’aumento dell’autoconsu-
mo fotovoltaico ottenuto.
4 Struttura dell'impianto
Il software di gestione energetica EM Trend viene integrato in
un sistema composto da una pompa di calore e da un impianto
fotovoltaico.
u Per l'installazione dei singoli componenti dell'impianto (ad
es. pompa di calore, Internet Service Gateway ISG, WPM),
osservare le relative istruzioni per l’uso e l’installazione; ve-
dere il capitolo
Documenti di riferimento [}29]
.

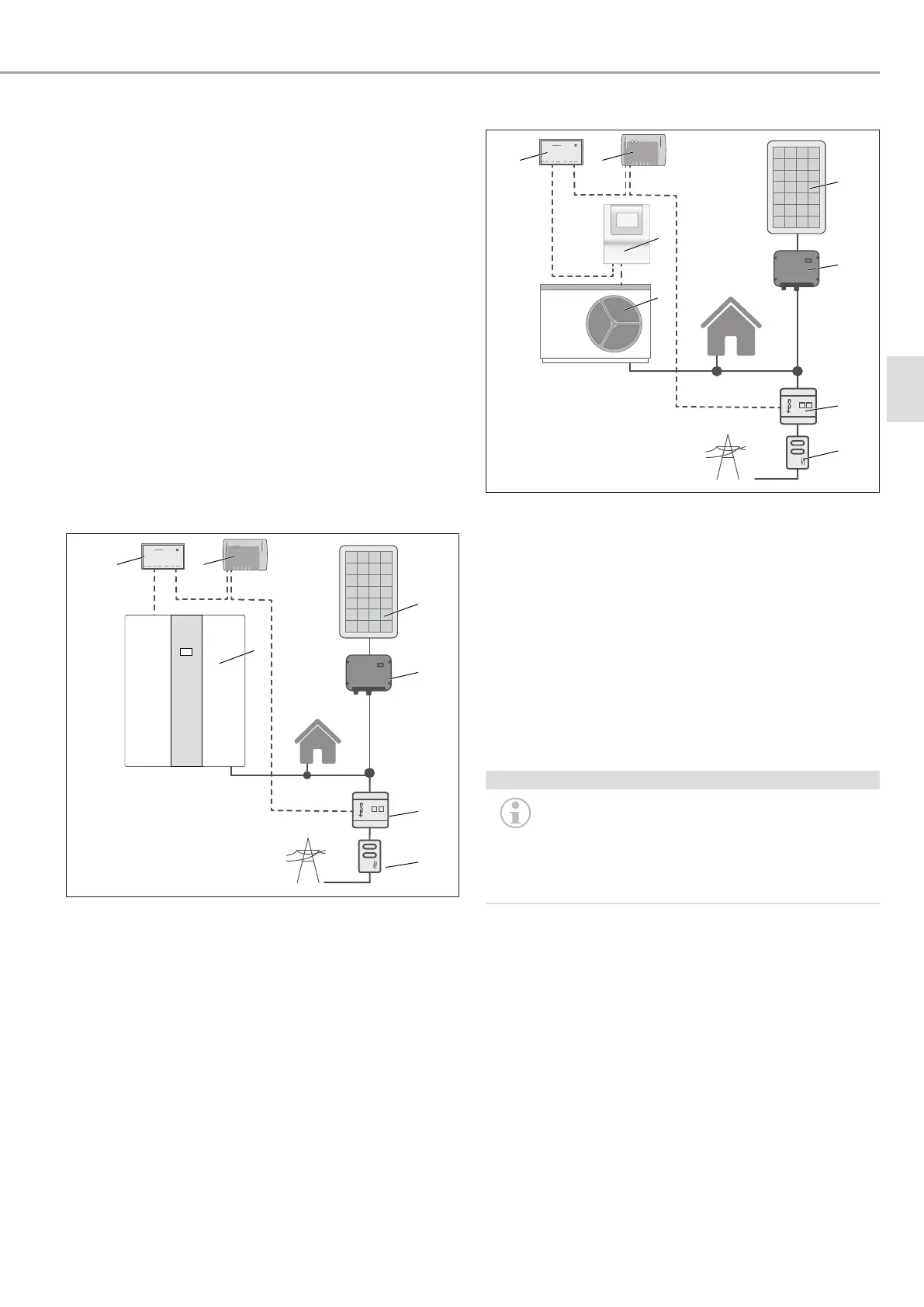

Struttura dell'impianto con unità di ventilazione integrata
5
6
7
1 2
3
4
D0000106950
1 Internet Service Gateway
ISG
2 Router
3 Apparecchio integrale di
ventilazione
4 Impianto FV
5 Inverter 6 EM Meter
7 Contatore bidirezionale
(compagnia elettrica)
Struttura dell'impianto con pompa di calore
1 2
3
4
5
6
7
8
D0000107033
1 Internet Service Gateway
ISG
2 Router
3 Quadretto di comando
WPM
4 Pompa di calore
5 Impianto FV 6 Inverter
7 EM Meter 8 Contatore bidirezionale
(compagnia elettrica)
La struttura dell'impianto illustrata è uno schema di principio
dei collegamenti. L’utente deve assicurarsi che il complesso dei
contatori scelti consenta un utilizzo economico di EMTrend.
u Assicurarsi che la pompa di calore e l’impianto fotovoltaico
siano collegati alla rete elettrica dell’edificio dietro lo stesso
contatore bidirezionale. L’impianto fotovoltaico deve essere
configurato per l’autoconsumo. La pompa di calore può
consumare direttamente l’elettricità fotovoltaica.
AVVISO
Nota
L'EM Meter deve essere in grado di misurare sia
l’energia prelevata sia l’energia immessa nella rete.
A tal fine, l’impianto FV e l’abitazione devono trovarsi
"al di sopra" del luogo di installazione; vedere gli
schemi elettrici WPM e LWZ.
u Installare l’EMMeter nell’armadietto dei contatori su una
guida DIN, dietro il contatore di contabilizzazione e davanti
all’abitazione e all’impianto FV; vedere le illustrazioni sopra
riportate della struttura dell’impianto.
u Incollare la targhetta di identificazione supplementare for-
nita di EMMeter sulla porta dell’armadietto dei contatori o
conservarla in un luogo sicuro.
u Connettere l’EMMeter e l’ISG al router Internet del cliente
tramite un cavo LAN.
Al posto dell’EM Meter, nella rete locale è possibile accedere
anche ai dati di misura forniti da SOLARWATT Manager flex tra-
mite sensori di corrente compatibili. Consultare la documenta-
zione del SOLARWATT Manager flex.
5 Messa in funzione
ü Tutti i componenti sono stati collegati.
it
