Structure de l’installation
22 | EM Trend www.stiebel-eltron.com
4 Structure de l’installation
La gestion énergétique EMTrend est intégrée dans un système
composé d’une pompe à chaleur et d’une installation photovol-
taïque.
u Lors de l’installation des différents composants de l’installa-
tion (par ex. pompe à chaleur, passerelle de service Internet
ISG, gestionnaire de pompe à chaleur WPM), respectez les
instructions d’utilisation et d’installation correspondantes,
voir chapitre
Documentation applicable [}20]
.

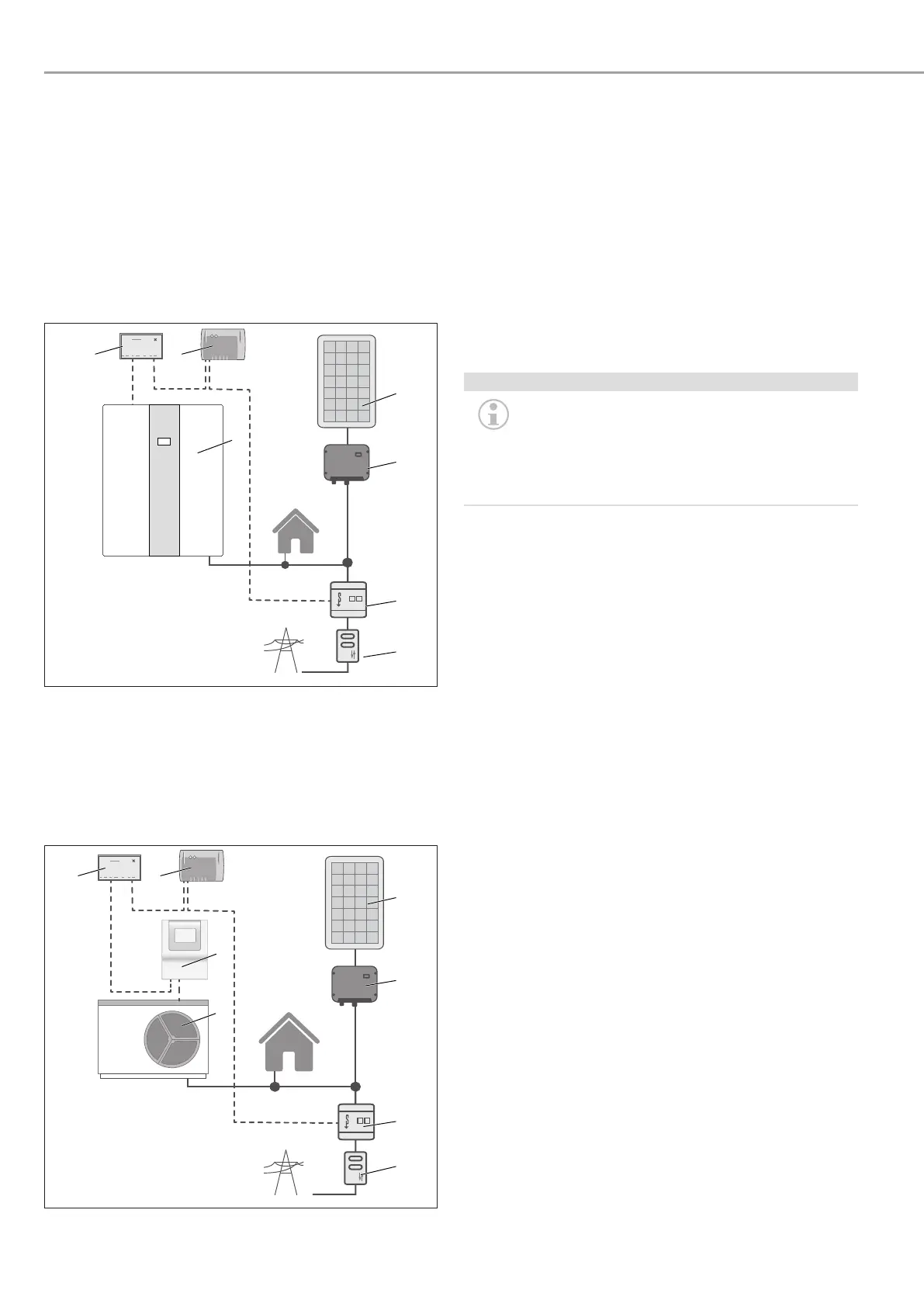

Structure de l’installation avec appareil de ventilation intégral
5
6
7
1 2
3
4
D0000106950
1 Passerelle Internet Ser-
vice Gateway ISG
2 Routeur
3 Appareil de ventilation in-
tégral
4 Installation photovol-
taïque
5 Onduleurs 6 EMMeter
7 Compteur bidirectionnel
(EVU)
Structure de l’installation avec pompe à chaleur
1 2
3
4
5
6
7
8
D0000107033
1 Passerelle Internet Ser-
vice Gateway ISG
2 Routeur
3 Gestionnaire de pompe à
chaleur WPM
4 Pompe à chaleur
5 Installation photovol-
taïque
6 Onduleurs
7 EMMeter 8 Compteur bidirectionnel
(EVU)
La structure de l’installation représentée est un schéma de prin-
cipe. L’utilisateur doit s’assurer que la constellation de comp-
teurs choisie permet une utilisation économique de l’EMTrend.
u Veillez à ce que la pompe à chaleur et l’installation PV
soient raccordées en aval du même compteur bidirectionnel
sur le raccordement secteur dans votre bâtiment. L’installa-
tion PV doit être configurée pour l’autoconsommation. La
pompe à chaleur peut consommer directement de l’électri-
cité PV.
AVIS
Remarque
L’EMMeter doit pouvoir mesurer aussi bien le prélè-
vement sur le réseau que l’injection dans le réseau.
Pour cela, l’installation PV et les appareils ménagers
doivent se trouver « au-dessus » du lieu d’installa-
tion, voir les schémas WPM et LWZ.
u Raccordez l’EMMeter dans l’armoire du compteur sur un
profilé symétrique, derrière le compteur de facturation et
devant les appareils ménagers et l’installation PV, voir les
illustrations de la structure de l’installation ci-dessus.
u Collez la plaque signalétique supplémentaire de l’EMMeter
fournie sur la porte de l’armoire du compteur ou conservez-
la soigneusement.
u Connectez chaque EMMeter et ISG au routeur Internet du
client via un câble LAN.
Au lieu de l’EM Meter, il est également possible de recourir
dans le réseau local aux données de mesure fournies par le SO-
LARWATT Manager flex via des capteurs de courant compa-
tibles. Respectez la documentation du SOLARWATT Manager
flex.
5 Mise en service
ü Tous les composants ont été raccordés.
u Connectez-vous au portail SERVICEWELT.
Après vous être inscrit sur le portail SERVICEWELT, vous pouvez
ouvrir le formulaire de commande via notre site Internet et de-
mander l’extension logicielle EM Trend. Vous trouverez le for-
mulaire de commande dans la section « Service / Télécharge-
ments » (formulaire de commande ISG | Extension logicielle
EMTrend / EMI / KNXIP).
Le prix d’achat doit être payé dans un délai de 14jours à comp-
ter de la date de facturation. L’installation de l’extension logi-
cielle sur l’ISG via Internet se fait après réception du paiement,
en général dans les 7jours. Vous serez averti par e-mail de la
réussite de l’installation du logiciel.
Après l’installation de l’extension logicielle, la page d’accueil de
SERVICEWELT affiche une nouvelle section avec des informations
sur EM Trend (voir chapitre «
Affichage des informations
[} 21]
»). La zone des diagrammes est étendue aux champs
«État de la gestion de l’énergie» et «Augmentation de l’AC en
kWh».
