INSTALLATIE
Montage
www.stiebel-eltron.com CWM P | CWM U | 35
NEDERLANDS

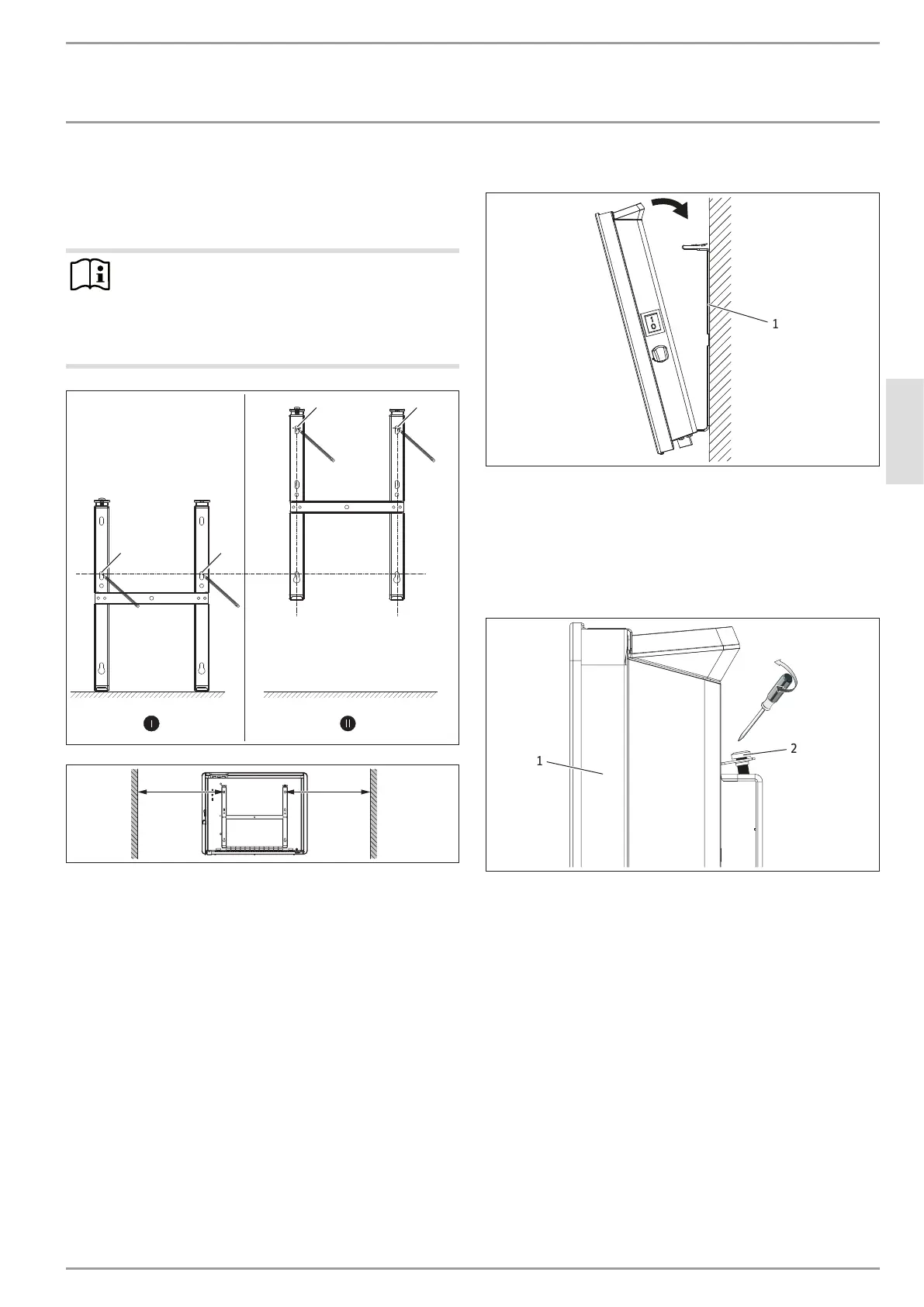

10.3 Montage van de wandhouder
Het toestel is voorzien voor wandmontage met behulp van de
meegeleverde wandhouder. Het toestel mag alleen horizontaal
worden gemonteerd.
Info
- U kunt de wandhouder als sjabloon voor de wand-
bevestiging gebruiken. Dit is een garantie voor de
noodzakelijke afstand tot de vloer.
- Wanneer de vloer oneffen is of schuin loopt, ge-
bruikt u een waterpas.
aaa
D0000072159
1
3
2
4
≥224 ≥224
D0000072312
f Haak de wandhouder uit het toestel.
f Plaats de middelpuntgeoriënteerde wandhouder horizontaal
op de grond. Markeer de boringen1 en 2.
f Hef de wandhouder omhoog, zodat de onderste boorgaten in
de wandhouder precies de zojuist geplaatste markeringen op
de montagewand afdekken.
f Markeer boorgaten3 en 4 op de montagewand.
f Boor de boorgaten op de 4markeringen.
f Bevestig de wandhouder met geschikt bevestigingsmateriaal
(schroeven, pluggen). Via de verticale slobgaten is het moge-
lijk een verschoven montagegat te compenseren.
10.4 Montage van het toestel
D0000072157
1
1 Wandconsole
f Hang het toestel met de ophangsleuven in de achterzijde van
het toestel op de beugels van de wandhouder.
f Breng het toestel naar een rechtopstaande positie.
f Druk het toestel, om het vast te zetten, naar de wand tot
het hoorbaar vastklikt in de twee bovenste veren van de
wandhouder.
D0000072158
1
2
1 Toestel
2 Borgschroef
f Zet het toestel vast met de meegeleverde borgschroef aan de
linkerzijde van de wandhouder, zodat het toestel niet onge-
wenst kan loskomen.
10.5 Demontage van het toestel
f Draai de borgschroef uit de wandhouder.
f Maak het toestel los door de bovenaan op de wandhouder
aangebrachte veren omlaag te duwen.
f Kantel het toestel naar voor en hef het van de onderste beu-
gels van de wandhouder.
