Montage (professionnel)

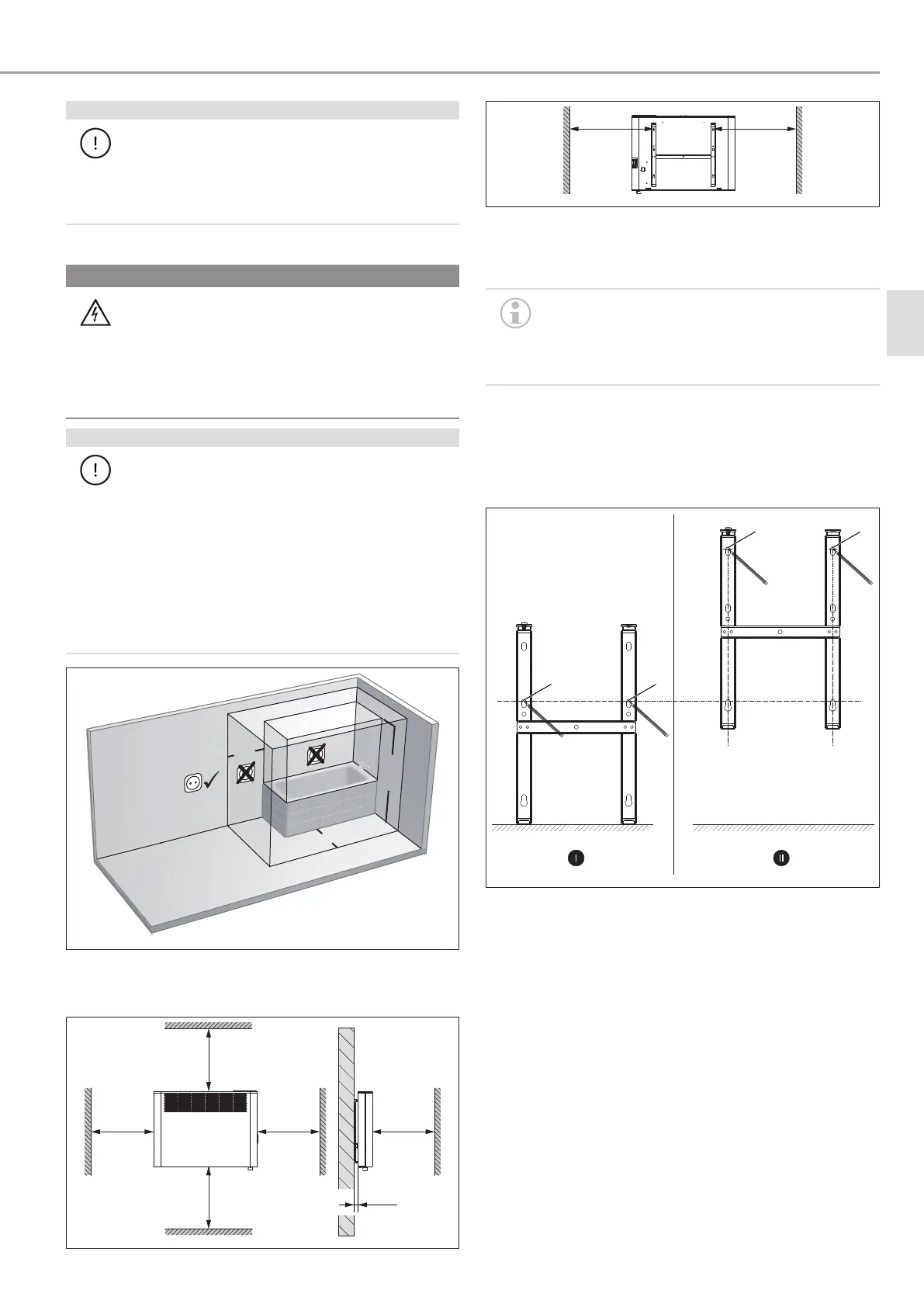

www.stiebel-eltron.com CNS Plus LCD | 29

AVIS

Dommages matériels

u N’installez pas l’appareil directement sous une

prise électrique murale.

u Veillez à ce que le câble d’alimentation ne se

trouve pas contre l’appareil.

5.1.1 Installation en salle de bains

AVERTISSEMENT

Électrocution

Lors de l’installation de l’appareil dans des locaux

avec baignoire et/ou douche, l’appareil doit être rac-

cordé uniquement à une prise secteur reliée à la terre

et en dehors des volumes 0, 1 et 2. La distance entre

la prise secteur reliée à la terre et la baignoire ou la

douche doit être d’au moins 600mm.

AVIS

Dommages matériels

En cas d’installation de l’appareil dans une salle de

bains, l’appareil doit être monté à une distance suffi-

sante d’une baignoire et/ou d’une douche. Si de l’eau

pénètre dans les composants électroniques et le cais-

son, vous risquez un court-circuit ou d’endommager

l’appareil.

u Lors du Montage , veillez à ce que des personnes

se trouvant dans la baignoire ou la douche ne

puissent pas toucher les commutateurs et autres

organes de commande de l’appareil.

600

2250

D0000097137

Zones de protection électriques dans la salle de bains

5.1.2 Distances minimales

≥150≥100

≥100 ≥100 ≥500

≥20

D0000112446

≥224 ≥224

D0000112447

5.2 Pose du support mural

L’appareil est prévu pour une pose murale à l’aide du support

fourni.

u Fixez l’appareil au mur uniquement à l’horizon-

tale.

u Le support mural peut servir de gabarit de pose.

Il permet de respecter la distance nécessaire

par rapport au sol.

u Desserrez la vis de fixation.

u Poussez les deux crochets du support mural vers le bas,

puis décrochez le support mural de l’appareil.

u Posez le support mural horizontalement au sol. Si le sol est

irrégulier ou incliné, utilisez un niveau.

aaa

D0000072159

ü Aucune ligne électrique ou conduite ne doit passer par la

zone de perçage.

u Tracez les trous de fixation 1 et 2.

u Relevez le support mural de sorte que ses trous oblongs in-

férieurs coïncident avec les trous de fixation que vous venez

de tracer au mur.

u Tracez les trous de fixation 3 et 4.

u Percez les trous.

u Fixez le support mural à l’aide d’un matériel de fixation

adéquat (vis, chevilles). Utilisez les trous oblongs pour com-

penser les éventuels écarts de perçage.
