27

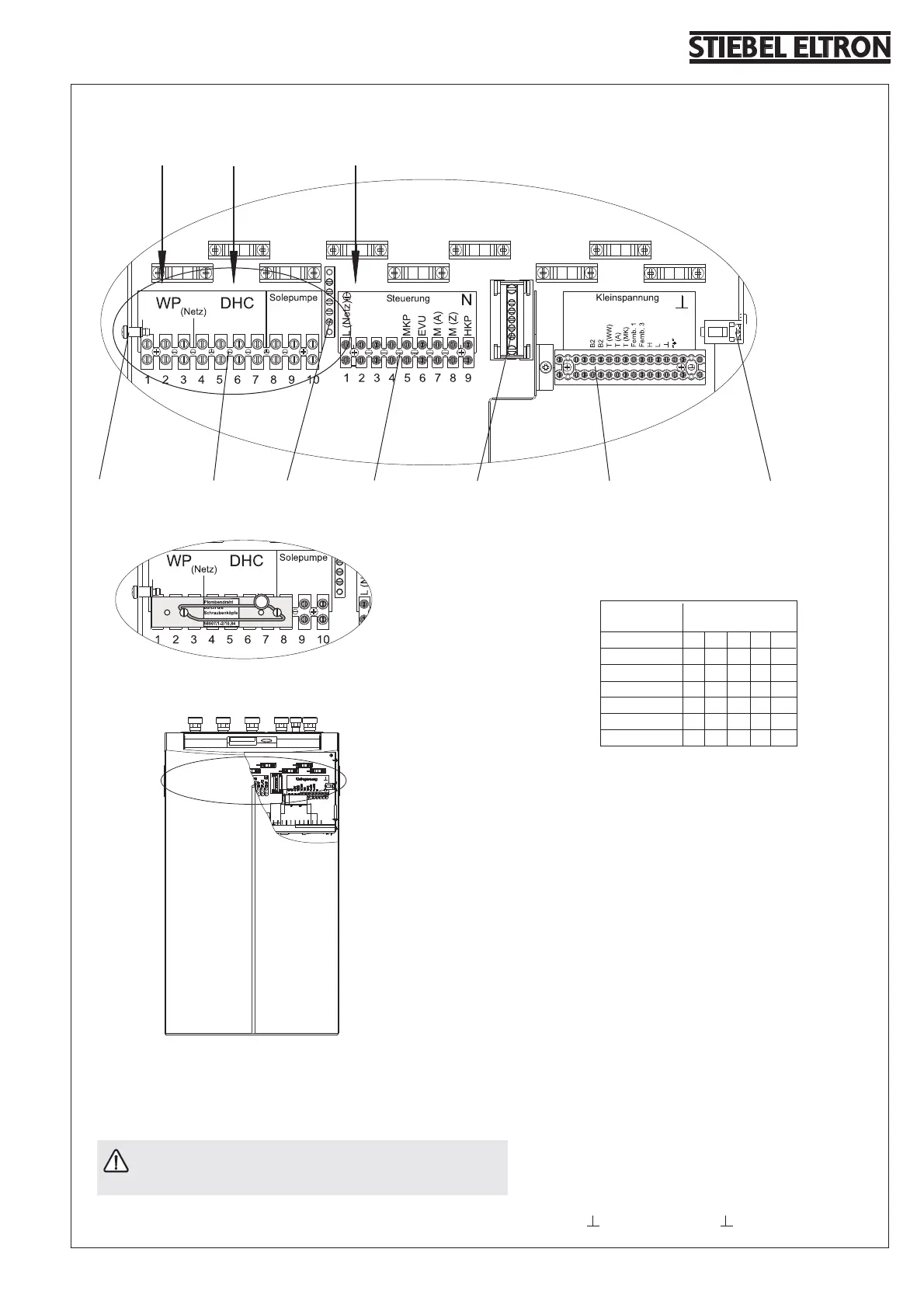

De drie stroomcircuits WP, DHC en besturing
dienen gescheiden te worden afgeschermd.
,,,.,,,,,,
/.
+3
+àHLEN
1 2 3 4 5 6 7 8 9 10 11 12 13
B1
B1
,,,.,,,,,,
Abb. 10
X3 Netaansluiting
WP Warmtepomp (compressor)
L1, L2, L3, PE
DHC Hulpverwarming
L1, L2, L3, N, PE
Brinepomp (3 fase)
L1´, L2´, L3´, PE
Brinepomp (1 fase) *
L1´, N (X3/4), PE
X4 Aansluitklem besturing
Netaansluiting: L, N, PE
Uitgangen:
ON Compressorsignaal
KS Solepompsignaal.
Koelen
MKP Mengcircuitpomp en N, PE
M(A) Mengkraan open
M(Z) Mengkraan dicht
HKP Verwarmingscirculatiepomp en N, PE
Stuuringangen:
EVU Vrijgavesignaal energiebedrijf L’
X2 Aansluitklem laagspanning
B1 Temperaturfühler WP-aanvoer
B1 Temperaturfühler WP-aanvoer
B2 Temperatuurvoeler WP-retour
B2 Temperatuurvoeler WP-retour
T(WW) Warmwatertemperatuurvoeler en Ground
T(A) Buitentemperatuurvoeler en Ground
T(MK) Mengcircuittemperatuurvoeler en Ground
Fernb. 1 Afstandsbediening 1
Fernb. 3 Afstandsbediening 1
H BUS High
L Bus Low
BUS ground
« + » Bus « + »
X26
(Ground)
X2
NX4PEX3
PE
C26_03_01_0268
Aansluit- aansluiting
vermogen kroonstrip
2,6 kW L1 N PE
3,0 kW L2 N PE
3,2 kW L3 N PE
5,6 kW L1 L2 N PE
5,8 kW L1 L3 N PE
6,2 kW L2 L3 N PE
8,8 kW L1 L2 L3 N PE
Elektrische aansluiting 5 / 7 / 10 / 13 / 16 (3 fase)
Netz = Net
Solepumpe = Brinepomp
Steuerung = Besturing
Kleinspannung = Laagspanning
Fernbed. = Afstandsbediening
3/PE~400/50
3/N/PE~400/50
1/N/PE~230/50
Bij het aansluiten van een brine-pomp moeten de WP en DHC op
dezelfde aardlekschakelaar zijn aangesloten. Als er geen DHC is
aangesloten, moet N (X3/4) van de voeding WP zijn aangesloten.
*
