– 26 –
Contents
4. Electrical connection

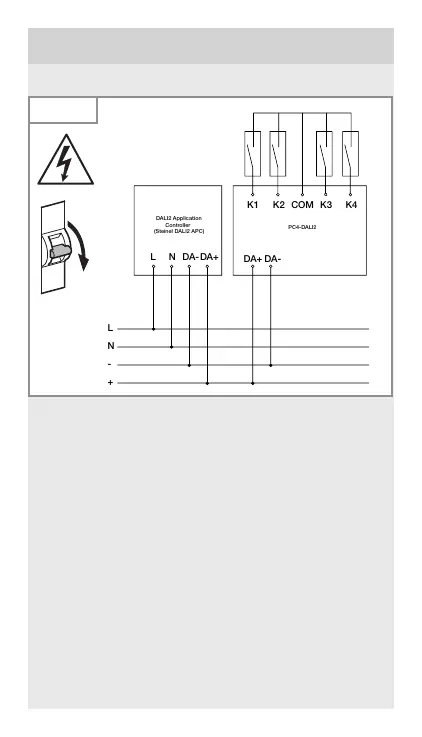

Wiring diagrams
4.1
L
N
L N
DALI2 Application
Controller
(Steinel DALI2 APC)
DA+
PC4-DALI2
-
+
K1 K2 K3 K4COM
DA-
DA-DA+
I
O
The mains supply lead is a multiple-core cable:
L = phase conductor (usually black, brown or grey)
N = Neutral conductor (usually blue)
DA+ = connection to the DALI BUS ( brown)
DA- = connection to the DALI BUS ( brown)
Switch channels/supply:
K1 = channel 1
K2 = channel 2
K3 = channel 3
K4 = channel 4
COM = switch supply
Switch cable
– No longer than 50m.
– Must be laid in a separate plastic-sheathed conduit.
