6362
Funktionen Permanent belysning
Hvis der monteres en tænd- og
slukkontakt i netledningen, er
følgende funktioner mulige foruden
tænd og sluk:
Sensorstyring
1) Tænd for lyset (når lampen er
slukket):
Kontakt 1 x FRA og TIL.
Lampen er tændt i den indstil-
lede tid.
2) Sluk for lyset (når lampen er
tændt):
Kontakt 1 x FRA og TIL.
Lampen slukker eller skifter til
sensorstyring.
Permanent belysning
1) Tænd for permanent belysning:
Kontakt 2 x FRA og TIL. Lampen
indstilles på permanent belysning i
4 timer (rød LED lyser bag linsen).
Derefter skifter den automatisk til
sensorstyring (rød LED slukket).
2) Frakobling af permanent
belysning:
Kontakt 1 x FRA og TIL. Lampen
slukker eller skifter til sensorstyring.
Vigtigt:
Hvis kontakten skal aktiveres flere
gange, bør dette ske hurtigt efter
hinanden (inden for 0,5 –1 sek.).
l
Efter installation kan sensoren tages
i brug. På den aftagelige sensoren-
hed sidder indstillingsknapperne til
indstilling af tids-, skumrings- og
programindstilling. Når låseme-
kanismen f trykkes ind med en
kærvskruetrækker, kan sensorenheden
afmonteres for nemmere indstilling. IS
NM 360 og den tilsluttede lampe skif-
ter samtidig til permanent belysning.

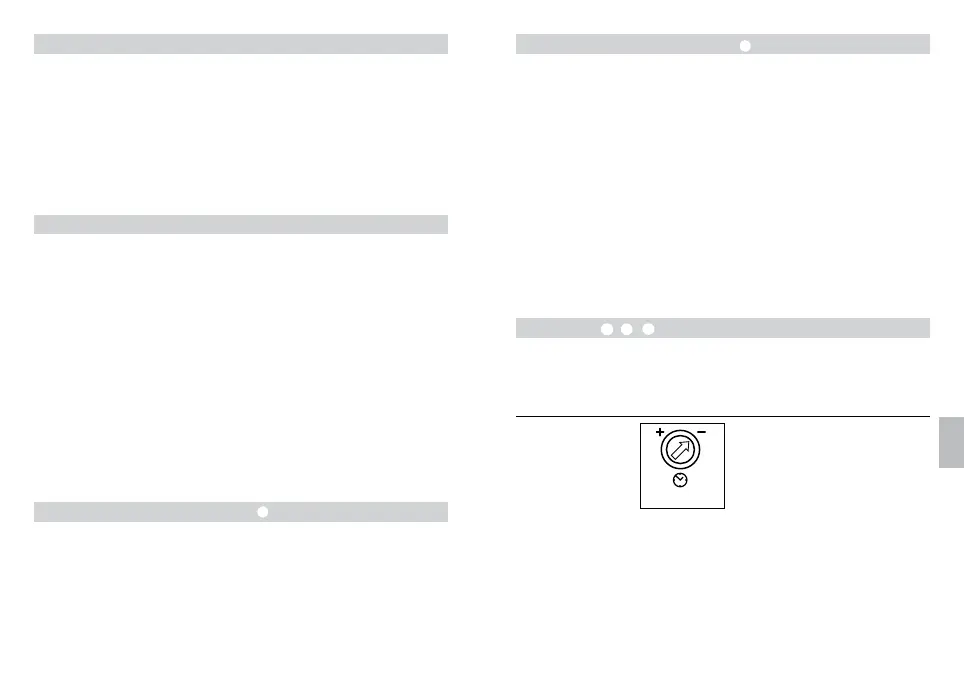

Frakoblingsforsinkelse
(tidsindstilling) g
(Fabriksindstilling:
5 sek.)
Brændetiden kan indstilles trinløst fra
5 sek. til 15 min.
Indstillingsknappen indstillet på – =
korteste tid (5 sek.)
Indstillingsknappen indstillet på + =
længste tid (15 min.)
I forbindelse med indstilling af
overvågningsområdet anbefaler vi at
vælge den korteste tid –.
Funktioner , ,
g
h i
5 sek. – 15 min.
Sikkerhedsanvisninger
■ Ved montering skal den el-
ledning, der skal tilsluttes, være
spændingsfri. Sluk derfor for
strømmen og kontrollér med en
spændingstester, at ledningen er
spændingsfri.
■ Ved installation af infrarøde sen-
soren er der tale om arbejde med
netspænding. Installationen bør
derfor udføres af en fagmand iht.
stærkstrømsreglementet 1962
afsnit 6. (
k
-VDE 0100,
a
-ÖVE/ÖNORM E8001-1,
h
-SEV 1000).
■ Brug kun originale reservedele.
■ Reparationer må kun udføres på
autoriserede værksteder.
Installation
Sensorlampen bør have en afstand
på mindst 50 cm til andre lyskilder,
da varmeudstrålingen kan medføre,
at systemet aktiveres. For at opnå
den anførte rækkevidde på 8 m bør
sensoren monteres i maks.
2 m højde.
Tilslutning af net- og forbruger-
ledning (se fig.)
Netledningen består af et 3-leder
kabel:
L = fase (for det meste sort eller
brun)
N = neutralleder (normalt blå)
PE = beskyttelsesleder (grøn/gul)
I tvivlstilfælde skal ledningerne iden-
tificeres med en spændingstester,
derefter skal strømmen afbrydes
igen. Fase (L), nulleder (N) og
beskyttelsesleder (PE) skal tilsluttes
i muffen. Ombytning vil senere
medføre kortslutning i apparatet
eller sikringsskabet. I så fald skal de
enkelte ledninger identificeres og
monteres påny.
Henvisning: Du kan naturligvis
montere en tænd- og slukkontakt
i netledningen. Dette er en forud-
sætning for funktionen Permanent
belysning (se kapitlet Permanent
belysning l).
Justering af overvågningsområde
Overvågningsområdet kan
begrænses alt efter behov. De
vedlagte blændstykker kan an-
vendes til tildækning af et vilkårligt
antal linsesegmenter. Dermed kan
fejlkobling på grund af f.eks. biler,
forbipasserende etc. udelukkes eller
farezoner kan overvåges målrettet.
Blændstykkerne og tildækningsfoli-
en kan afrives langs perforeringerne.
Herefter sættes de ganske enkelt
på linsen.
k
DK
