3. ZASADY UŻYTKOWANIA
Urządzenie służy do wykonywania precyzyjnych prac
pomiarowych w geodezji i budownictwie – odległości oraz
kątów poziomych i pionowych.
Odpowiedzialność za wszelkie szkody powstałe
w wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.
d) Naprawa oraz konserwacja urządzeń powinna być
wykonywana przez wykwalikowane osoby przy
użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
e) Aby zapewnić zaprojektowaną integralność
operacyjną urządzenia, nie należy usuwać
zainstalowanych fabrycznie osłon lub odkręcać śrub.
f) Przy transportowaniu i przenoszeniu urządzenia
z miejsca magazynowania do miejsca użytkowania
należy uwzględnić zasady bezpieczeństwa i higieny
pracy przy ręcznych pracach transportowych
obowiązujących w kraju, w którym urządzenia są
użytkowane.
g) Należy regularnie czyścić urządzenie, aby nie
dopuścić do trwałego osadzenia się zanieczyszczeń.
h) Urządzenie nie jest zabawką. Czyszczenie
i konserwacja nie mogą być wykonywane przez
dzieci bez nadzoru osoby dorosłej.
i) Zabrania się ingerowania w konstrukcję urządzenia
celem zmiany jego parametrów lub budowy.
j) Trzymać urządzenia z dala od źródeł ognia i ciepła.
k) Nie należy przeciążać urządzenia.
l) Podczas czyszczenia lub użytkowania urządzenia
nigdy nie wolno zanurzać go w wodzie lub innych
cieczach.
m) Nie wolno kierować lunety bezpośrednio w słońce.
n) Nie wolno wykonywać pomiarów podczas burzy.
o) Aby uniknąć uszkodzeń podczas pracy w pełnym
słońcu lub na deszczu zalecane jest użycie parasola.
p) Przed wyjęciem akumulatora urządzenie należy
wyłączyć.
q) Nie wolno kierować wiązki lasera bezpośrednio
stronę oczu, grozi to uszkodzeniem wzroku.
UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności
i rozsądku podczas jego użytkowania.

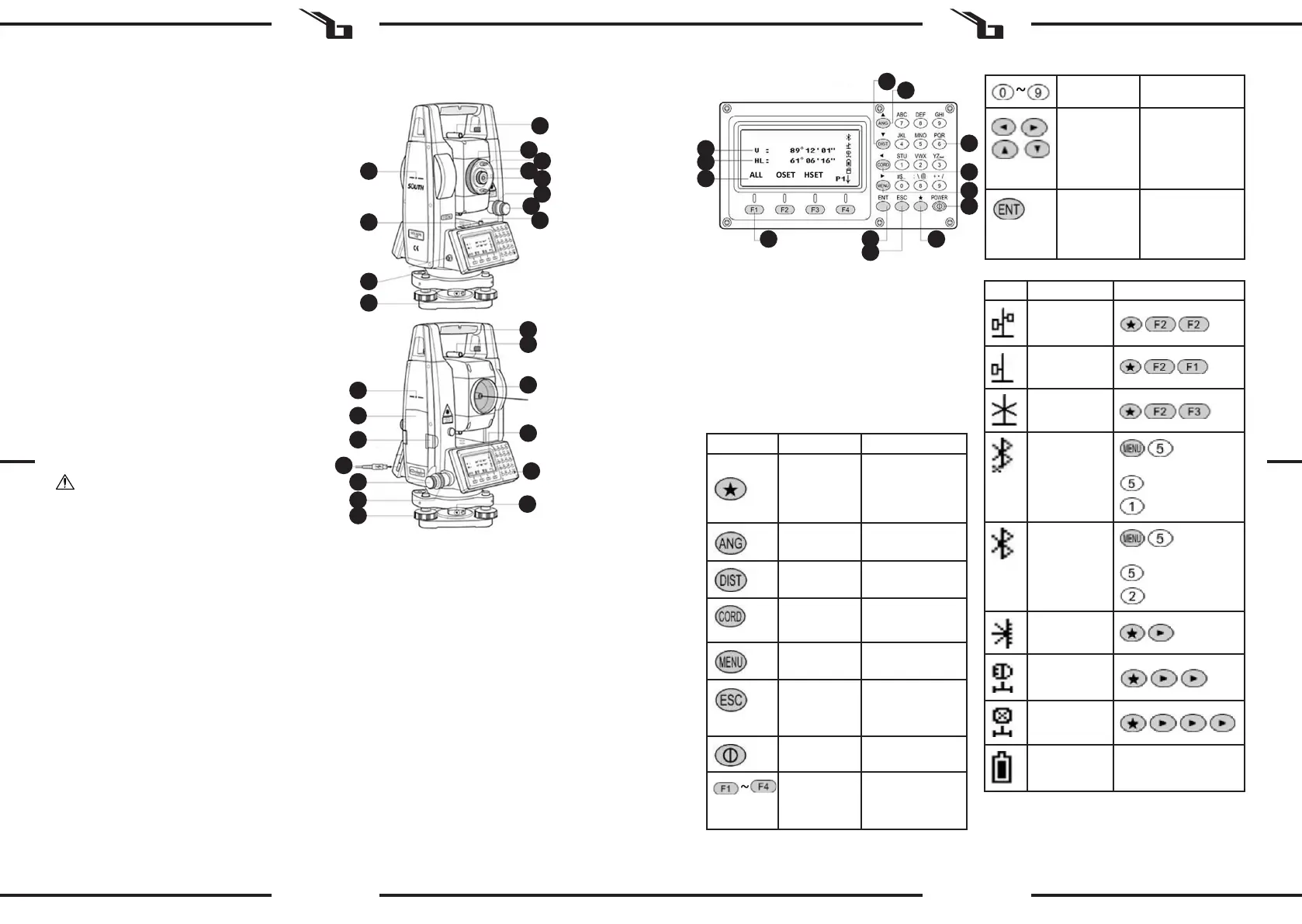

3.1. OPIS URZĄDZENIA
3.1.1. BUDOWA URZĄDZENIA
1. Uchwyt
2. Bateria
3. Blokada baterii
4. Obiektyw
5. Optyczny pierścień ogniskujący
6. Okular lunety
7. Pierścień do ustawiania ostrości okularu
8. Uchwyt okularu
9. Kolimator
10. Znaczek osi obrotu lunety
11. Śruba zaciskowa koło pionowego
12. Śruba leniwa koła pionowego
13. Libella rurkowa
14. Śruba libelli rurkowej
15. Śruba zaciskowa koła poziomowego
16. Śruba leniwa koła poziomego
17. Przycisk zasilania
18. Wyświetlacz
19. Gniazdo USB
20. Libella pudełkowa
21. Dźwignia mocująca
22. Śruba ustawcza (poziomująca)
23. Podstawa
14
10
13
20
23
11
6
7
8
9
5
12
1
9
4
18
17
21
10
2
3
16
15
22
19
3.1.2. BUDOWA KLAWIATURY
1. Kąt pionowy
2. Kąt poziomy lewy
3. Menu funkcyjne
4. Przycisk funkcyjny
5. Tryb pomiaru odległości/ruch w dół
6. Tryb pomiaru kąta/ ruch w górę
7. Klawiatura
8. Tryb pomiaru współrzędnych / ruch w lewo
9. Przycisk menu / ruch w prawo
10. Przycisk POWER
11. Enter
12. Przycisk ESC
13. Przycisk „gwiazdka”
3.1.3. KLAWISZE FUNKCYJNE
Przycisk Nazwa Działanie
Przycisk
„gwiazdka”
Wejście w tryb
gwiazdki.
W instrukcji przycisk
będzie oznaczony
jako „*”.
Pomiar kąta
Wejście w tryb
pomiaru kąta.
Pomiar
odległości
Wejście w tryb
pomiaru odległości.
Pomiar
współrzędnych
Wejście w tryb
pomiaru
współrzędnych.
Menu
Wejście do trybu
menu.
ESC
Anulowanie operacji
lub powrót do
poprzedniej strony/
pozycji.
Przycisk
POWER
Włączanie/
wyłączanie zasilania.
Przyciski
funkcyjne
Odpowiadają
wyświetlanym
informacjom na
ekranie.
Klawiatura
numeryczna
Wprowadzanie cyfr/
znaków.
Przyciski
przesuwania
Przesuwają kursor
w lewo, w prawo,
w górę i w dół.
W instrukcji przyciski
będą oznaczone
jako „◄/►/▲/▼”.
Enter
Zatwierdzenie
wyboru danych
lub przejście do
następnej strony /
pozycji.
3.1.4. ZNACZENIE IKON
Ikona Znaczenie Operacja
Podwójny
czujnik
Pojedynczy
czujnik
Czujnik
wyłączony
Bluetooth
wyłączony
ustawienia systemowe
Bluetooth
OFF
Bluetooth
włączony
ustawienia systemowe
Bluetooth
ON
Tryb bez
odbłyśnika
Tryb
z odbłyśnikiem
Arkusz
odblaskowy
Napięcie baterii
Napięcie baterii w czasie
rzeczywistym
PL PL
