CZ
NÁVOD K POUŽITÍ
PL
Popis parametru Hodnota parametru
Název výrobku Nivelační sada
Model SBS-LIS-32/38 SBS-LIS-20/34
Standardní odchylka
[mm]
1
Obraz přímý
Zvětšení 32× 20×
Clona objektivu [mm] 38 34
Zorné pole 1°20’
Minimální ohnisková
vzdálenost [m]
0,3
Kompenzátor magnetický pneumatický
Pracovní rozsah
kompenzátoru
±15’
Doba nastavování
kompenzátoru [s]
<2
Přesnost kompenzátoru ±0,5”
Citlivost libely 8’/2mm
Stativ ano; výška: 1 050 – 1 650mm
Nivelační lať ano; délka: 5 m; počet sekcí: 5;
délka po složení: 1 230mm
Rozměry [mm] 215×130×140 195×138×138
Hmotnost [kg] 1,44 1,43
Název výrobku Nivelační přístroj
Model SBS-LI-32/38 SBS-LI-32/40
Standardní odchylka
[mm]
1
Obraz přímý
Zvětšení 32×
Clona objektivu [mm] 38 40
Zorné pole 1°20’
Minimální ohnisková
vzdálenost [m]
0,3
Kompenzátor magnetický pneumatický
Pracovní rozsah
kompenzátoru
±15’
Doba nastavování
kompenzátoru [s]
<2 <3
Přesnost kompenzátoru ±0,5”
Citlivost libely 8’/2mm
Stativ ne
Nivelační lať ne
Název výrobku Nivelační sada
Model SBS-LIS-24/36 SBS-LIS-28/36
Standardní odchylka
[mm]
1 1.5
Obraz přímý
Zvětšení 24× 28×
Clona objektivu [mm] 36
Zorné pole 1°20’
Minimální ohnisková
vzdálenost [m]
0,3
Kompenzátor pneumatický magnetický
Pracovní rozsah
kompenzátoru
±15’
Doba nastavování
kompenzátoru [s]
<2
Přesnost kompenzátoru ±0,5”
Citlivost libely 8’/2mm
Stativ ano; výška: 1 050 – 1 650mm
Nivelační lať ano; délka: 5 m; počet sekcí: 5;
délka po složení: 1 230mm
Rozměry [mm] 195×138×138 215×130×140
Hmotnost [kg] 1,43 1,44
Název výrobku Nivelační sada
Model SBS-LIS-32/40
Standardní odchylka
[mm]
1
Obraz přímý
Zvětšení 32×
Clona objektivu [mm] 40
Zorné pole 1°20’
Minimální ohnisková
vzdálenost [m]
0,3
Kompenzátor pneumatický
Pracovní rozsah
kompenzátoru
±15’
Doba nastavování
kompenzátoru [s]
<3
Přesnost kompenzátoru ±0,5”
Citlivost libely 8’/2mm
Stativ ano; výška: 1 050 – 1 650mm
Nivelační lať ano; délka: 5 m; počet sekcí: 5;
délka po složení: 1 230mm
Rozměry [mm] 195×138×138
Hmotnost [kg] 1,43
TECHNICKÉ ÚDAJE3.3.2. REGULACJA URZĄDZENIA

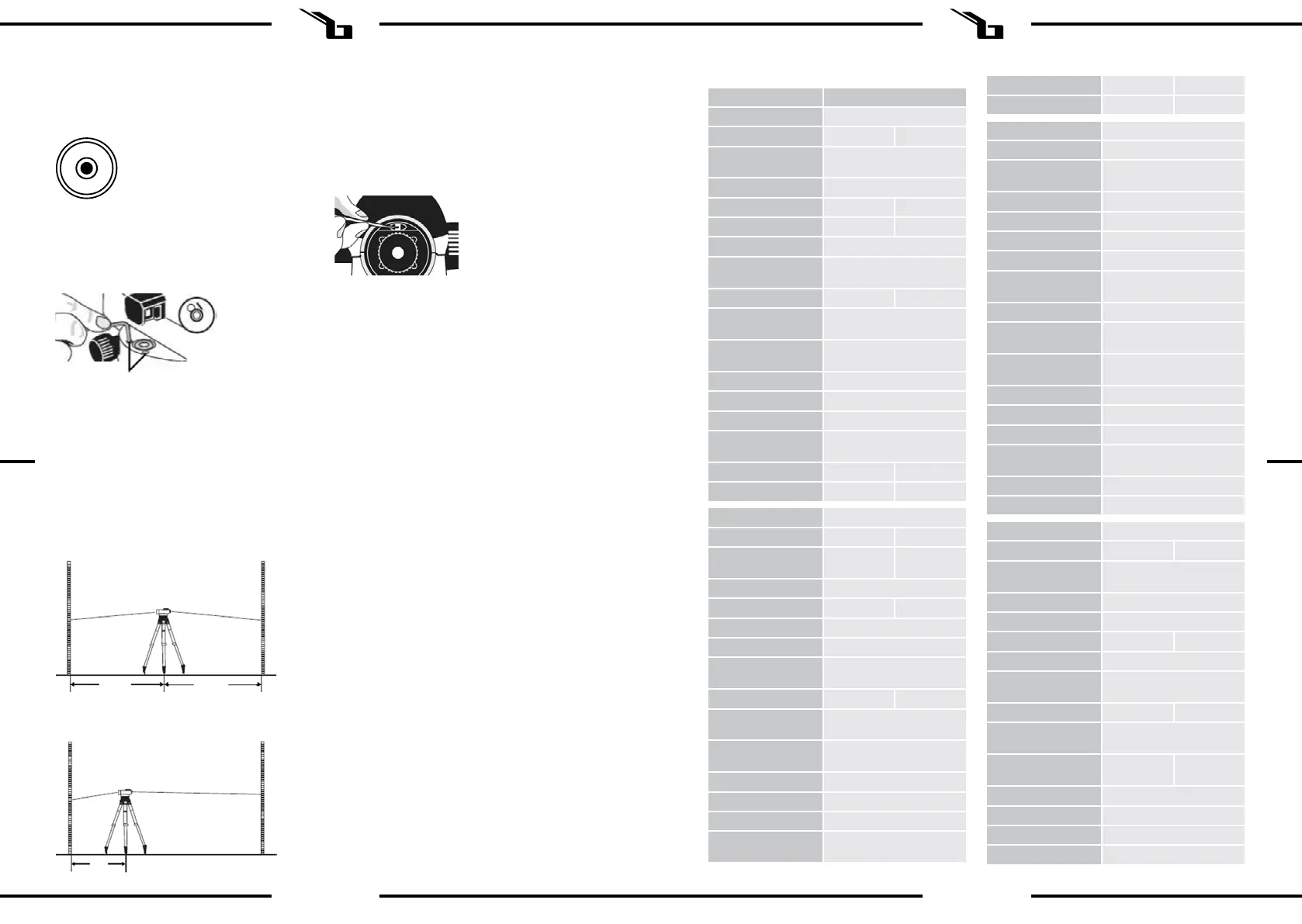

SPRAWDZANIE LIBELLI
1) Za pomocą śrub poziomujących (8) wypoziomować
urządzenie tak, aby bąbelek znajdował się w centrum
libelli.
3.4. CZYSZCZENIE I KONSERWACJA
a) Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
b) Po każdym czyszczeniu wszystkie elementy należy
dobrze wysuszyć, zanim urządzenie zostanie
ponownie użyte.
c) Urządzenie należy przechowywać w suchym
i chłodnym miejscu chronionym przed wilgocią
i bezpośrednim promieniowaniem słonecznym.
d) Zabrania się spryskiwania urządzenia strumieniem
wody lub zanurzania urządzenia w wodzie.
e) Należy wykonywać regularne przeglądy urządzenia
pod kątem jego sprawności technicznej oraz
wszelkich uszkodzeń.
f) Do czyszczenia należy używać miękkiej ściereczki.
g) Zachować ostrożność podczas czyszczenia
obiektywu. Zabrania się dotykania soczewek palcami.
2) Obrócić urządzenie o 180°, bąbelek powinien nadal
znajdować się w centrum libelli. W przeciwnym
wypadku należy przystąpić do regulacji.
3) Za pomocą sześciokątnego klucza delikatnie
przekręcać śruby znajdujące się po obydwu stronach
libelli zmieniając w ten sposób jej położenie. W ten
sposób umieścić bąbelek w centrum libelli.
4) Na podstawie pomiarów obliczyć wartość b2’:
b2'=a2-(a1-b1)
Jeśli b2’=b2, oznacza to że oś celowania jest
poprawnie wypoziomowana. W przeciwnym
wypadku należy ją wyregulować. Dopuszczalne
odchylenie wynosi |b2’-b2| <3mm
5) Aby wyregulować oś celowania należy zdjąć osłonę
okularu i za pomocą igły rektykacyjnej przekręcać
śrubę regulacyjną do momentu osiągnięcia
maksymalnego odchylenia |b2’-b2| <3mm.
4) Po ustawieniu bąbelka w centrum, ponownie okręcić
urządzenie o 180°. W przypadku gdy bąbelek ulegnie
przesunięciu wykonać ponownie regulację. Kroki
powtarzać, aż bąbelek libelli będzie niezmiennie
pozostawał w centralnym położeniu.
POZIOMOWANIE OSI CELOWANIA
1) Wyznaczyć dwa punkty pomiarowe A i B oddalone
od siebie od 30 do 50 m. Urządzenie ustawić
centralnie pomiędzy punktami pomiarowymi.
2) Nacelować urządzenie najpierw na jeden,
a potem na drugi przymiar. Zmierzyć wartości „a1”
i „b1” z przymiarów tak jak pokazano na poniższym
rysunku. Obliczyć różnicę pomiędzy wartościami „a1”
i „b1”.
3) Ustawić urządzenie w odległości 2 m od punktu A.
Zmierzyć wartości „a2” i „b2” z przymiarów, tak jak
pokazano na poniższym rysunku.
l /2 l /2
a1 b1
A B
a2
2m
b2
A B
