Zaciski płyty grzewczej
A- Źródło zasilania
B- Obwód główny silnika
C- YLQD-101-100W niskonapięciowy, 24V DC sterownik silnika bezszczotkowego
Zaciski płyty Speed:
24V+ i 24V-: podłącz do zasilacza 24V DC
:podłączyć do obwodu głównego silnika bezszczotkowego
:podłącz do czujników Halla silnika bezszczotkowego
:podłącz do zasilania czujników Halla silnika bezszczotkowego
Notatka: Liczba impulsów na obrót dla tego sterownika bezszczotkowego jest równa liczbie par biegunów
silnika * 2.

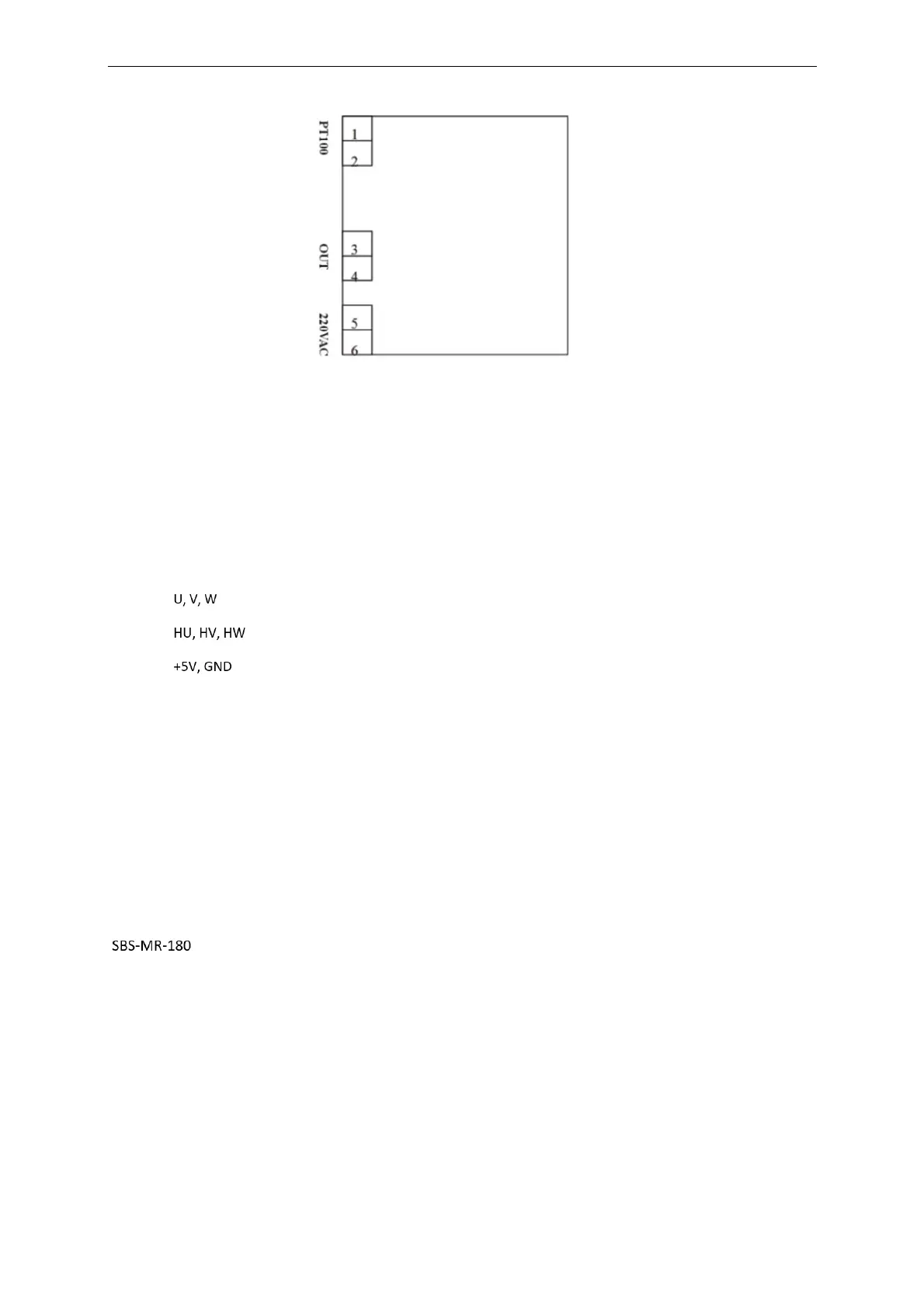

Zaciski płyty grzewczej:
Zaciski 1 i 2: podłączenie czujnika PT100
Zaciski 3 i 4: podłączenie wyjściowe
Zaciski 5 i 6: podłączenie zasilania 220VAC
