REV. 18.04.2017
REV. 18.04.2017
16. Ni la chaîne ni le crochet ne doivent être soumis à des coups.
17. La charge admissible de la machine ne doit pas être dépassée.
18. L a machine doit être stockée sans charge suspendue.
19. L'ensemble des vis et des attaches de la machine doit être contrôlé régulièrement.
20. La machine ne peut lever qu’une charge à la fois.
21. La machine ne convient pas au levage prolongé de charges.
22. Veuillez porter une attention particulière à tous les facteurs risquant de limiter la force magnétique de la machine
(par exemple, les matériaux magnétiquement non conducteurs, la rugosité et la forme de l’objet à lever, la tempéra-
ture ambiante, la proportion de matériaux ferromagnétiques et d’acier, l‘épaisseur de l’objet à lever – qui doit être
assez épais pour recevoir le courant magnétique).
23. Toute modication de la structure de la machine est proscrite.
24. Il est interdit de laisser la charge suspendue sans surveillance.
25. Toute oscillation de la charge suspendue est à éviter.
26. Veuillez prévenir les personnes alentours lorsque vous utilisez l'appareil. Ces personnes doivent demeurer à une
distance sûre de l'appareil.
27. Il est interdit d’effectuer des travaux mécaniques (soudure, découpage, etc.) sur la charge suspendue.
28. Lors du transport de la machine de son lieu de stockage au poste de travail, veuillez respecter les normes de sécurité
du travail en vigueur concernant les travaux manuels de transport.
Le non-respect de ces consignes de sécurité peut entraîner des blessures graves, voire la mort.
III. CARACTÉRISTIQUES DE L'APPAREIL
Ce dispositif de levage magnétique fonctionne à partir d’un aimant en néodyme qui produit une puissante force magnétique.
Il se destine au levage temporaire et au transport de charges en métaux ferromagnétiques. Il ne nécessite pour cela aucune
alimentation électrique, qu’elle soit interne ou externe. Le champ magnétique est activé et interrompu manuellement à l’aide
d’un levier. Pour que la machine fonctionne à force d’attraction et capacité nominale complètes, la charge à lever doit être
alignée verticalement sous la surface magnétique du dispositif. Les caractéristiques de la charge à lever (nature des matériaux,
épaisseur, présence de matériaux magnétiquement non conducteurs) ont aussi une inuence sur la force d’attraction du
dispositif. Pour une force d’attraction maximale, la surface de la charge à lever doit être propre et lisse, et doit recouvrir
entièrement la surface magnétique du dispositif de levage. Il ne doit y avoir aucun espace entre la charge à lever et la surface
magnétique.
Ce dispositif de levage magnétique est très facile et confortable à utiliser. Il se destine notamment à un usage sur les
chantiers, en entrepôt, ateliers, et partout où le transport de tôles, plaques et autres pièces métalliques est nécessaire.
IV. DÉTAILS TECHNIQUES

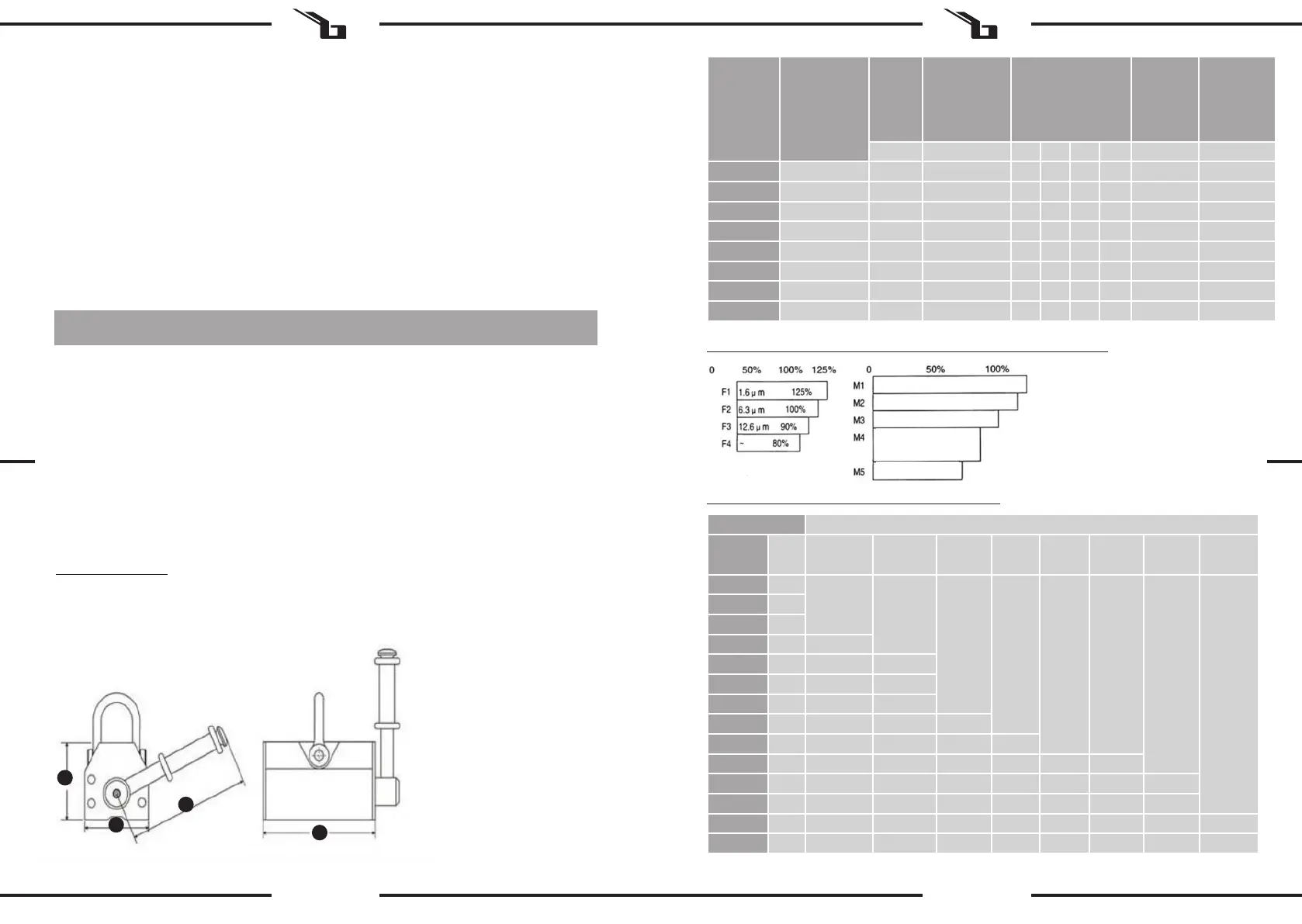

Vue générale de l'appareil
22 23
FR FR
L
R
W
H
Modèle Charge admissib-
le (kg)
Charge
de
rupture
Charge max.
pour levage ver-
tical et surface
arrondie
Dimensions du dispositif
de levage magnétique
(mm)
Tempéra-
ture de
fonctionne-
ment
Poids
kg kg L W H R °C kg
SBS-ML 100 100 300 30 132 62 72 160 -40° +80 3
SBS-ML 300 300 900 100 206 94 93 215 -40° +80 10
SBS-ML 500 500 1500 165 270 120 115 240 -40° +80 20
SBS-ML 600 600 1800 200 270 120 115 240 -40° +80 20
SBS-ML 800 800 2400 350 322 138 140 265 -40° +80 35
SBS-ML 1000 1000 3000 350 322 138 140 265 -40° +80 35
SBS-ML 2000 2000 6000 666 410 160 167 360 -40° +80 65
SBS-ML 3000 3000 9000 1000 495 160 167 360 -40° +80 82
La capacité nominale de la machine dépend de la rugosité de la surface de la charge à lever.
Acier (Faible teneur en carbone) 100%
Acier 90%
Acier (Forte teneur en carbone) 80%
Acier (Faibllement allié)
70%
Fonte 50%
Épaisseur du métal Capacité nominale
supérieure
à (mm):
pou-
ces
SBS-ML
3000
SBS-ML
2000
SBS-ML
1000
SBS-ML
800
SBS-ML
600
SBS-ML
500
SBS-ML
300
SBS-ML
100
80 3.14
100%
100%
100%
100%
100% 100%
100%
100%
75 2.95
60 2.36
55 2.16 90%
50 1.97 85% 90%
45 1.77 80% 85%
40 1.57 75% 80%
35 1.38 65% 70% 85%
30 1.18 55% 60% 70% 80%
25 0.98 45% 50% 65% 70% 85% 85%
20 0.79 35% 40% 55% 50% 70% 70% 85%
15 0.59 25% 30% 45% 40% 55% 55% 75%
10 0.39 15% 20% 30% 30% 40% 40% 45% 65%
5 0.2 10% 10% 15% 15% 20% 20% 25% 35%
La capacité nominale de la machine dépend de l’épaisseur du métal
