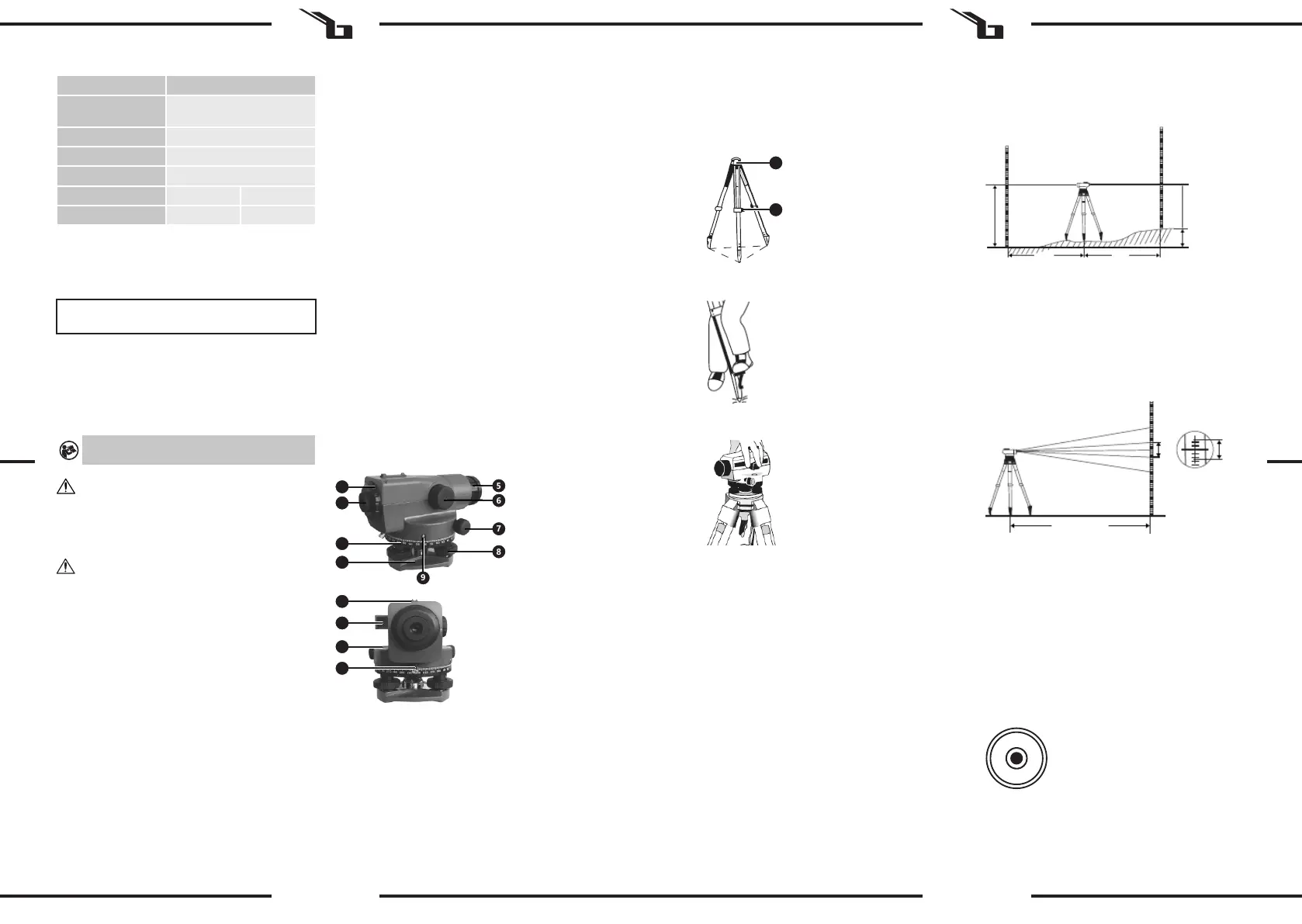

36 37
18.06.2019 18.06.2019
DKDK
BA
a(1.735)
h= a-b = 1.735-1.224=0.511m
b(1.224)
h
l /2 l /2
AFSTANDSMÅLING
1. Stil målestokken på det punkt hvortil I ønsker at
beregne afstanden.
2. Niveller instrumentet og foretag målingen ved at
aæse værdierne for den øverste og den nederste
linje i sigtekornet i søgeren, enheden er cm. Beregn
forskellen mellem den øverste og den nederste linie.
3. Den på illustrationen med "l" markerede afstand
angives i meter. 1 cm, som bestemmes i løbet af
målingen, svarer til 1 m afstand mellem apparatet og
målestokken.
2) Træd stativets ben ned i jorden (som vist på
illustrationen).
3) Placer nivelleringsapparatet på stativet og fastgør det
med skruen "B" (ses på tegningen under punkt 1).
Nivellering og fokusering
1. Niveller nivelleringsapparatet ved at dreje på
nivelleringsskruen (8) indtil luftboblen bender sig i
midten af dåselibellen (12).
2. For at fokusere så ret instrumentet mod
målestokken, se igennem sigtekornet (10) og drej på
fokuseringsknappen (6), indtil billedet er skarpt.
3. Kig igen gennem sigtekornet og drej på sidehjulet
(7), indtil du ser midten af målestokken.
3.3. ARBEJDE MED APPARATET
3.3.1. Målinger
N.B.: Når nivelleringsapparatet opstilles på målestedet, så
benyt altid den aftagelige nivellerdåse til at opnå en vertikal
position. En forkert indstilling af nivelleringsapparatet kan
føre til fejlmålinger.
Inden målingerne påbegyndes, så sørg altid for at apparatet
er nivelleret, og fokuseret.
Højdemåling
1. Stil apparatet midt mellem punkterne A og B.
2. Stil målestokken på punkt A og niveller apparatet.
Foretag opmålingen og aæs "a"-værdien ud for
midterlinien af sigtekornet i søgeren.
3. Stil målestokken på punkt B og niveller apparatet.
Foretag opmålingen og aæs "b"-værdien ud for
midterlinien af sigtekornet i søgeren.
l [m]
l [cm]
l
B
A
3.2. FORBEREDELSER INDEN APPARATET TAGES I BRUG
Monter nivelleringsapparat på et stativ.
Vær opmærksom på at ikke alle modeller leveres inkl. stativ.
Men stativet kan bestilles separat i vores onlinebutik.
1. Klap stativets ben ud og træk dem i den ønskede
højde. Lås derefter benene ved at dreje på "A"-
skruen.
VINKELMÅLING
1. For at bestemme vinklen mellem punkterne A og B,
så placer først målestokken på punkt A.
2. Ret instrumentet mod målestokken på punkt A
og aæs værdien som fremgår af den horisontale
hjulmarkering (9).
3. Ret instrumentet mod målestokken på punkt B og
aæs ligeledes værdien.
4. Dierensen mellem måleværdierne udgør vinklen
mellem punkterne A og B.
3.3.2. INDSTILLING AF APPARATET
KONTROLLER DÅSELIBELLEN
1. Drej på nivelleringsskruen (8) indtil luftboblen
bender sig i midten af dåselibellen.
4. Beregn højdeforskellen ved at trække værdierne "a"
og "b" fra hinanden.
Eksempel:
1. Grundplade
2. Horisontalt hjul
3. Okular
4. Okularafdækning
5. Linse
6. Fokuseringsknap
7. Sidehjul
8. Nivelleringsskrue
9. Horisontale hjulmarkering
10. Sigtekorn
11. Niveau-spejl
12. Libelle
13. Kompensatorspærre
10
13
11
12
Læs brugsanvisningen grundigt og opbevar den
til senere brug.
Begreberne "apparat" og "produkt" i brugsanvisningens
advarsler og beskrivelser betegner nivelleringsapparatet.
a) Benyt ikke apparatet på steder med eksplosionsfare,
f.eks. i nærheden af letantændelige væsker, gasser
eller støv.
b) Ved beskadigelse eller funktionsforstyrrelse, så
undlad at bruge nivelleringsapparatet og tag kontakt
til kundeservice.
c) Hvis du ikke er sikker på, om apparatet fungerer
korrekt, så tag kontakt til kundeservice.
d) Reparationer bør kun udføres på et af fabrikanten
autoriseret serviceværksted. Forsøg aldrig at
foretage reparationer på egen hånd!
e) Opbevar instruktionsbogen til senere brug.
Hvis apparatet gives videre, så sørg for at give
brugsanvisningen med.
f) Emballage og mindre tilbehørsdele bør holdes
udenfor børns rækkevidde.
g) Hold apparatet væk fra børn og dyr.
h) Dette apparat er ikke legetøj. Børn i nærheden af
apparatet bør holdes under opsyn for at forebygge
uheld.
5
4
2
3
1
9
7
8
6
Parameter Værdi
Kompensationsnøjag-
tighed
±0,5”
Følsomhed (libelle) 8’/2mm
Stativ Nej
Målestok Nej
Mål [mm] 215×130×140 195×138×138
Vægt [kg] 1,44 1,43
For at sikre en pålidelig drift skal man sørge for at betjene
og vedligeholde apparatet korrekt, som beskrevet i
brugsanvisningen. De tekniske data og specikationer i
denne brugsanvisning er aktuelle. Producenten forbeholder
sig ret til at foretage ændringer i brugsanvisningen til
forbedring af kvaliteten.
FORKLARING PÅ SYMBOLERNE
1. GENEREL BESKRIVELSE
Denne brugsanvisning er en hjælp til at anvende
rugemaskinen korrekt og sikkert. Maskinen er konstrueret
med de nyeste komponenter og teknologi som lever op til
de højeste kvalitetsstandarder.
FØR APPARATET TAGES I BRUG SKAL
BRUGSANVISNINGEN VÆRE LÆST OG FORSTÅET
N.B.: I den her foreliggende brugsanvisning
anvendes billedekspempler der kan afvige fra den
model, I har købt.
Den originale brugsanvisning er forfattet på tysk.
Brugsanvisningerne på de andre sprog er oversat herfra.
VIGTIGT! Læs alle sikkerhedshenvisninger og
vejledninger grundigt igennem. Manglende læsning
af vigtig information kan føre til elektrisk stød, brand,
at brugeren kommer til skade og i værste fald livsfare.
2. SIKKER ANVENDELSE
i) Når nivelleringsapparatet ikke skal anvendes, så
sørg for at opbevare det udenfor børns rækkevidde.
Ligeledes bør personer uden kendskab til
brugsanvisningen ikke have adgang til apparatet. I
hænderne på en person uden oplæring i at bruge
apparatet, udgør det en potentiel sikkerhedsrisiko.
j) Sørg for at apparatet altid bender sig i en fejlfri
tilstand.
k) Apparatet må kun repareres på et autoriseret
serviceværksted og med de originale reservedele.
Kun således kan en sikker drift garanteres.
l) For at sikre apparatets funktionsdygtighed, så undgå
at fjerne de fabriksmonterede skruer og kabinetdele.
m) Det er ikke tilladt at foretage indgreb i apparatet for
at ændre dets parametre eller selve konstruktionen.
n) Beskyt apparatet mod ild og stærk varme.
o) Nivelleringslinsen bør ikke rettes mod stærke
lyskilder.
p) For at opnå korrekte målinger, så placer apparatet på
en jævn overade uden rystelser.
q) Det er forbudt at anvende den udfoldede målestok
i ummiddelbar nærhed af strømkabler, kørebaner
m.m.
r) Undgå at tabe nivelleringsapparatet. Beskyt det mod
slag, stød, fugtighed, snavs osv., kun således kan en
høj kvalitet af målingerne garanteres.
s) Når nivelleringsapparatet transporteres, så undgå at
det udsættes for stød.
3. ANVENDELSESBETINGELSER
Apparatet måler højdeforskellen mellem landskabspunkter,
afstand og hældningsvinkel.
For alle skader der skyldes forkert brug af
nivelleringsapparat, hæfter brugeren alene.
3.1. BESKRIVELSE AF APPARATET
