32 33
18.06.2019 18.06.2019
HUHU
BA
a(1.735)
h= a-b = 1.735-1.224=0.511m
b(1.224)
h
l /2 l /2
TÁVOLSÁGMÉRÉS
1. Helyezze a szintezőlécet arra a mérési pontra,
amelytől a távolságot mérni szeretné.
2. Irányítsa rá a készüléket és végezze el a mérést, majd
olvassa le az értékeket a mérőkereszt felső és alsó
sorából, a leolvasási egység cm-ekben van. Jelölje ki
a különbséget a felső és az alsó kötőjel vonal.
3. Az ábrán „l”-lel jelölt távolság méterben van kifejezve.
A mérés során meghatározott 1 cm a készülék és a
mérési pont távolságának 1 m-ének felel meg.
2) Nyomja állvány lábait a talajba (az alábbi ábrán
látható módon).
3) Helyezze a szintezőt az állványra, és rögzítse a „B”
csavar becsavarásával (lásd az 1. pont ábráját).
Szintezés és a szintező élességének beállítása
1. Állítsa vízszintbe a szintezőt a szintező csavarok (8)
beállításával, amíg a buborék a labella belsejében
(12) középre nem kerül.
2. Az élesség beállításához irányítsa a szintezőt a
szintezendő terület felé, majd az irányzékon (10)
átnézve forgassa el az élességállító gombot (6), amíg
a kép megfelelően élessé nem válik.
3. Ezután, miközben tovább néz az irányzékon
keresztül, forgassa el a mikrométer csavarját (7),
amíg az a mérőeszköz közepére nem irányul.
3.3. A KÉSZÜLÉK HASZNÁLATA
3.3.1. MÉRÉS
FIGYELEM: Miközben a mérőeszközt a mérési pontra állítja,
mindig használja a mellékelt libellát a függőleges helyzet
eléréséhez. A mérőműszer helytelen beállítása hibás
méréseket okozhat.
Minden mérés előtt vízszintbe kell állítani a készüléket, és
be kell állítania a fókuszt.
Magasságmérés
1. Helyezze a készüléket középre az adott A és B
pontok közé.
2. Helyezze a szintezőlécet az A pontra, és irányítsa rá
az eszközt. Végezze el a mérést, és olvassa le az „a”
értéket a szintezőléc mértékkeresztjének középső
vonalán.
3. Helyezze a szintezőlécet a B pontra, és irányítsa rá
az eszközt. Végezze el a mérést, és olvassa le az „b”
értéket a szintezőléc mértékkeresztjének középső
vonalán.
4. Számítsa ki a magasságkülönbségeket úgy, hogy
kivonja az „a” és a „b” értékét egymásból.
Példa:
B
A

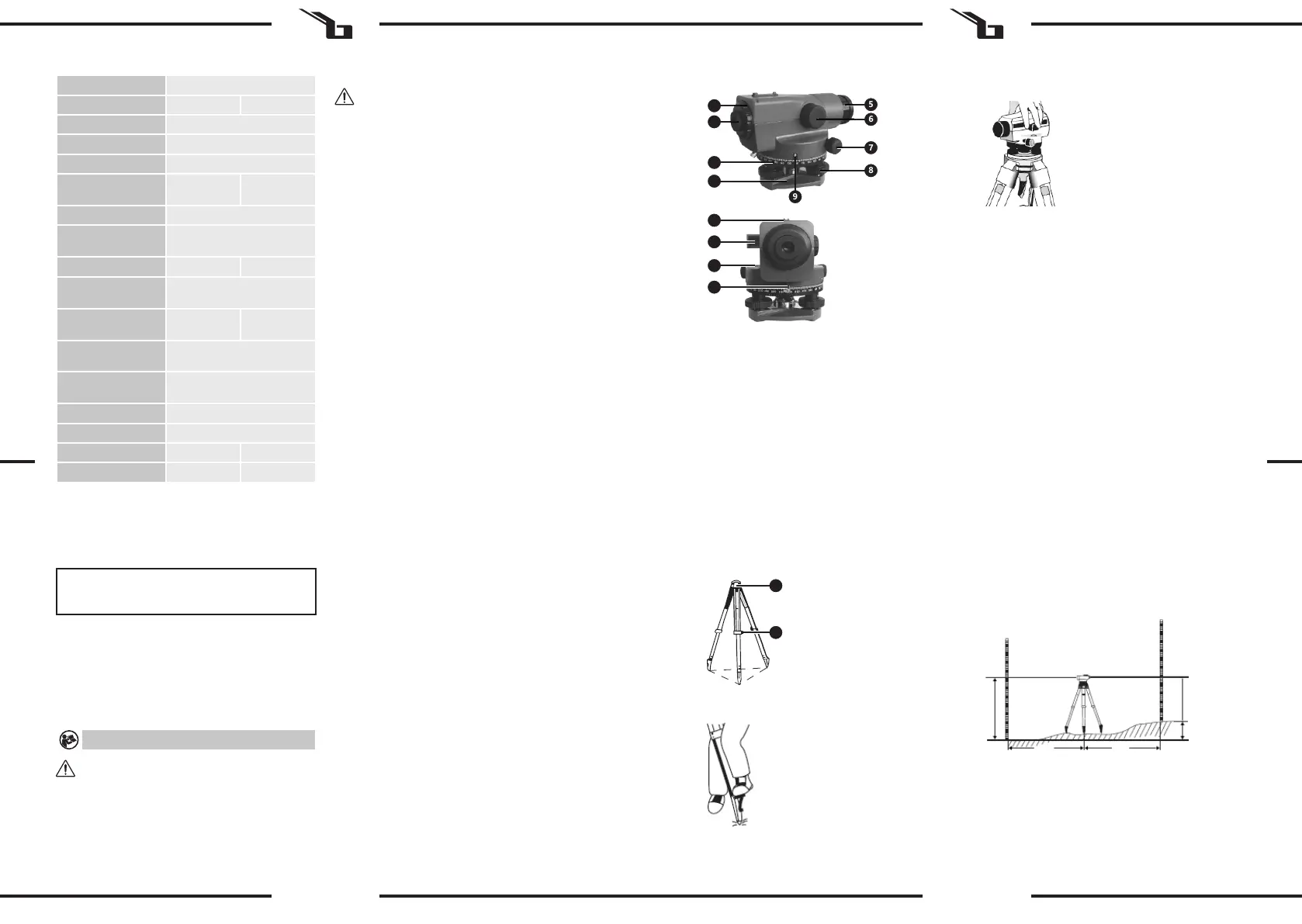

1. Alap
2. Vízszintes kör
3. Okulár
4. Takaróserleg
5. Objektív
6. Fókuszáló gomb
7. Oldalsó mikrometrikus csavar
8. Szintezőcsavar
9. A vízszintes kör leolvasó jelölője
10. Durvairányzék (kollimátor)
11. A libella tükre
12. Kerek libella
13. Kompenzátorzár
3.2. BEÜZEMELÉS ELŐTT
A szintező állványra helyezése.
FIGYELEM! Egyes modellek esetén a készlet nem tartalmaz
állványt, külön elemként vásárolható meg.
1. Hajtsa ki az állvány lábait, és állítsa őket a kívánt
magasságba, majd rögzítse a beállítást az „A”
csavarok elcsavarásával.
10
13
11
12
Használat előtt olvassa el a használati utasítást.
A készülék hosszú és megbízható működésének
érdekében ügyelni kell a készülék megfelelő használatára
és karbantartására az ebben a használati utasításban
leírtaknak megfelelően. A használati utasításban szereplő
műszaki adatok és specikációk aktuálisak. A gyártó
fenntartja magának a jogot a termék minőségének
javítására, módosítására.
SZIMBÓLUMOK
A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN,
ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN
HASZNÁLATI UTASÍTÁST.
A gyelmeztetésekben és a használati utasításban
szereplő „készülék” vagy „termék” kifejezés a SZINTEZŐ
KÉSZLETRE, SZINTEZŐRE vonatkozik.
a) Ne használja a készüléket robbanásveszélyes
környezetben, például gyúlékony folyadékok, gázok
vagy por jelenlétében.
b) Sérülés megállapításakor vagy rendellenesség esetén
azonnal ki kell kapcsolni a készüléket, és jelenteni azt
egy illetékes személynek.
c) Ha bizonytalan abban, hogy a készülék megfelelően
működik-e, lépjen kapcsolatba a gyártó szervizével.
d) A készüléket csak a gyártó szervize javíthatja. Tilos
önálló javításokat végezni a terméken!
e) A használati utasítást meg kell őrizni, később
is szükség lehet rá. Ha a készüléket átadja egy
következő tulajdonosnak, a használati utasítást is
mindenképpen a termékkel együtt át kell adni.
f) A csomagolás részeit és az apró alkatrészeket
gyermekektől elzárva kell tartani.
g) Tartsa távol a készüléket gyermekektől és
háziállatoktól.
h) A készülék nem játék. Nem szabad megengedni,
hogy gyermekek játszanak a készülékkel.
i) Az épp használaton kívüli készüléket tartsa távol
gyermekektől és olyan személyektől, akik nem
ismerik a készüléket vagy a használati utasítást. A
készülék veszélyes lehet a tapasztalatlan felhasználók
kezében.
j) Tartsa a készüléket jó műszaki állapotban.
k) A készülékek javítását és karbantartását csak
szakképzett személyek végezhetik, kizárólag eredeti
cserealkatrészek használatával. Ez biztosítja a
biztonságos használatot.
l) A készülék működési integritásának biztosítása
érdekében tilos eltávolítani a gyári burkolatot vagy
a csavarokat.
m) Tilos módosítani a készülék felépítését
paramétereinek vagy kialakításának megváltoztatása
érdekében.
n) Tartsa távol a készülékeket tűztől és más
hőforrásoktól.
o) Tilos a szintezőlencsét erős fényforrás felé irányítani.
p) A pontos mérések érdekében helyezze a készüléket
sima és rezgésmentes felületre.
q) Tilos megnyújtott szintezőlécet használni a
szintezőhöz távvezetékek, felsővezetékek,
vonatvezetékek stb. közelében.
r) A mérések minőségének és pontosságának
biztosítása érdekében óvja a készüléket a leejtéstől,
ütődéstől, eláztatástól, olajszennyeződéstől stb.
s) Szállítás közben óvja a készüléket az ütődéstől.
3. ÜZEMELTETÉS SZABÁLYAI
A készüléket úgy tervezték, hogy a tereppontok közötti
magasságkülönbséget, távolságot és tereplejtést mérje.
A felhasználó felelős a nem rendeltetésszerű
használatból eredő bármilyen károkért.
A használati utasítás eredeti változata a német verzió. A
többi nyelvi verzió az eredeti német fordítása.
VIGYÁZAT! A használati utasítás illusztrációi
szemléltető jellegűek és bizonyos részletekben
eltérhetnek a tényleges terméktől.
VIGYÁZAT! Olvassa el az összes biztonsági
gyelmeztetést és a teljes használati utasítást. A
gyelmeztetések és utasítások gyelmen kívül
hagyása súlyos sérüléseket vagy halálos balesetet
okozhat.
5
4
2
3
1
9
7
8
6
1. ÁLTALÁNOS LEÍRÁS
A használati utasítás célja a biztonságos és megbízható
használat elősegítése. A termék szigorúan a műszaki
előírásoknak megfelelően, a legújabb műszaki megoldások
és alkatrészek felhasználásával, a legmagasabb minőségi
előírások betartásával lett tervezve és legyártva.
Termék neve Nivelliergerät
Modell SBS-LI-32/38 SBS-LI-32/40
Standard szórás [mm] 1
Kép Egyenes
Növelés 32×
Objektív rekeszértéke
[mm]
38 40
Látómező 1°20’
Minimális
gyújtótávolság [m]
0,3
Kompenzátor mágneses pneumatikus
A kompenzátor
működési tartománya
±15’
A kompenzátor
beállítási ideje [s]
<2 <3
A kompenzátor
pontossága
±0,5”
A libella érzékenyége
[mm]
8’/2mm
Állvány Nem
Szintezőléc Nem
Méretek [mm] 215×130×140 195×138×138
Súly [kg] 1,44 1,43
2. BIZTONSÁGOS ÜZEMELTETÉS 3.1. A KÉSZÜLÉK LEÍRÁSA
