Steinberg SBS-LIS-32/38 handleiding
Handleiding

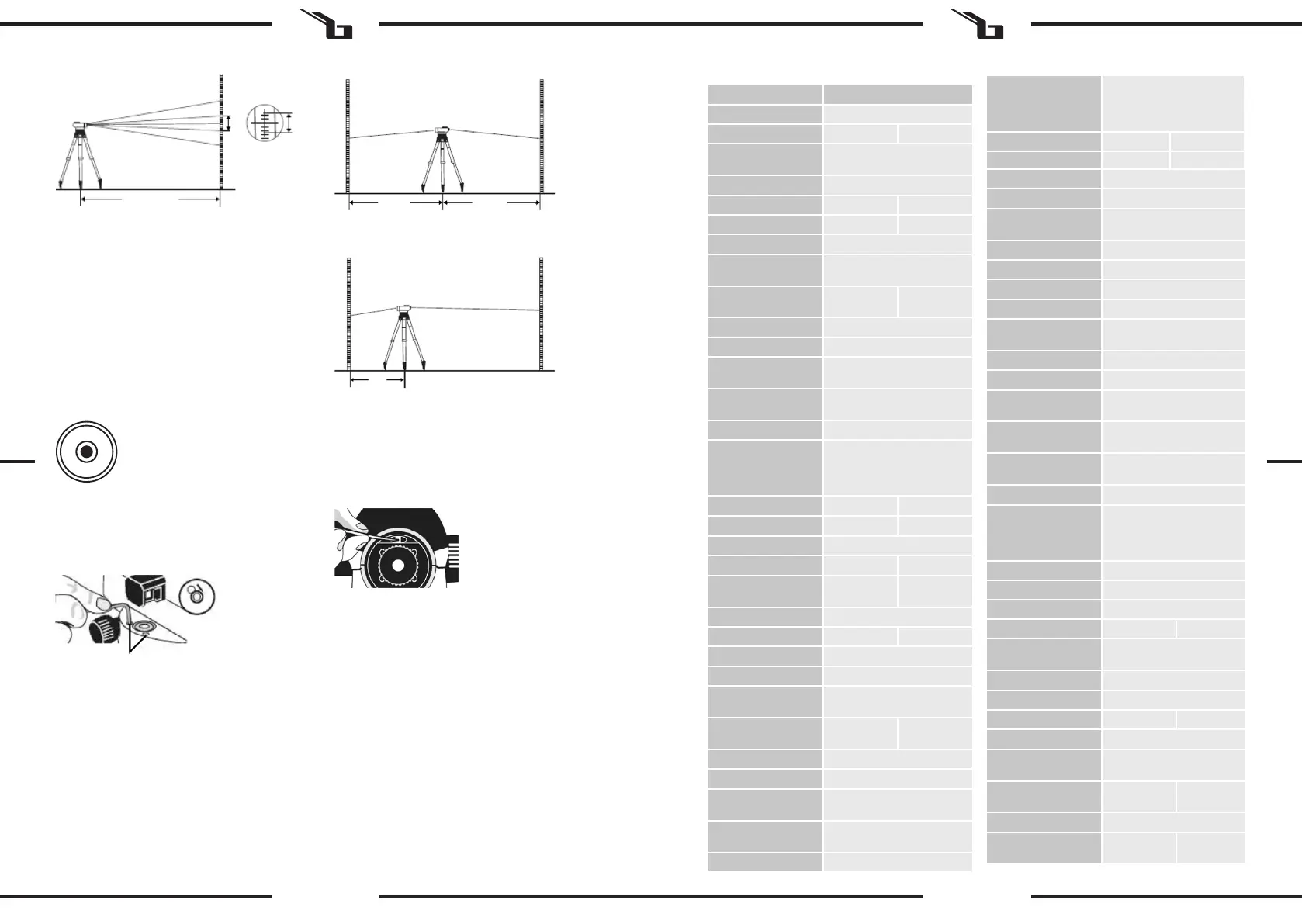

Je bekijkt pagina 18 van 21
34 35
18.06.2019 18.06.2019
HU DK
BRUGSANVISNING
3.4. TISZTÍTÁS ÉS KARBANTARTÁS
a) A felület tisztítására csak maró anyagoktól mentes
tisztítószereket szabad használni.
b) Minden tisztítás után az összes alkatrészt alaposan
meg kell szárítani a készülék újbóli használata előtt.
c) A készüléket hűvös és száraz helyen, nedvességtől és
közvetlen napfénytől védve kell tárolni.
d) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe
meríteni.
e) A készüléket rendszeresen ellenőrizni kell, hogy
nincsenek-e raja sérülések és megfelelően
működik-e.
f) A tisztításhoz puha rongyot vagy szivacsot kell
használni.
g) Legyen óvatos a lencse tisztításakor. Tilos a lencséket
ujjal megérinteni.
4) A mérések alapján számítsa ki a „b2’” értékét
b2'=a2-(a1-b1)
Ha b2’= b2, az azt jelenti, hogy a céltengely
megfelelően van beállítva. Ha nem, állítsa be. Az
elfogadható eltérés: |b2'-b2 | <3 mm
5) A céltengely beállításához távolítsa el a
takaróserleget, és az szintező tű segítségével
forgassa el a beállító csavart a maximális eltérés
eléréséig | b2'-b2 | <3 mm.
3. Helyezze a készüléket 2 m távolságra az A ponttól.
Mérje meg a szintezőlécek „a2” és „b2” értékeit az
alábbi ábra szerint.
l /2 l /2
a1 b1
A B
a2
2m
b2
A B
4. A buborék középre állítását követően forgassa el
ismét a készüléket 180°-kal. Ha a buborék elmozdul,
végezze el újra a beállítást. Ismételje meg a lépéseket,
amíg a libella buborékja változatlanul középen lesz.
Célzótengely-szintezés
1. Határozzon meg két A és B mérési pontot egymástól
30-50 m távolságra. Helyezze a készüléket a mérési
pontok közé.
2. Irányítsa a készüléket először az egyik, majd a másik
szintezőlécre. Mérje meg a szintezőléc „a1” és „b1”
értékeit az alábbi ábrának megfelelően. Számítsa ki
az „a1” és a „b1” értékek közötti különbséget.
2. Fordítsa el a készüléket 180°-kal, a buboréknak
továbbra is a libella közepén kell lennie. Ellenkező
esetben folytassa a beállítást.
3. Hatlapfejű csavarkulcs segítségével óvatosan
forgassa el a csavarokat a libella mindkét oldalán, így
megváltoztatva a helyzetét. Érje el, hogy a buborék a
libella közepén legyen.
l [m]
l [cm]
l
SZÖGMÉRÉS
1. Az A és B pont közötti szög meghatározásához
először állítsa a szintezőlécet az A pontba.
2. Irányítsa a készüléket az A pontba állított
szintezőlécre, és olvassa le a vízszintes kör által
jelzett értéket (az értéket a (9) jel jelzi).
3. Irányítsa a készüléket az B pontba állított
szintezőlécre, és olvassa le a vízszintes kör által
jelzett értéket.
4. A leolvasások közötti különbség az A és B pont
közötti szög értéke.
3.3.2. KÉSZÜLÉK BEÁLLÍTÁSA
A libella ellenőrzése
1. Használja a szintező csavarokat (8) a készülék
vízszintbe állításához úgy, hogy a buborék a libella
közepén legyen.
Parameter Værdi
Produktnavn Nivelleringsapparat-sæt
Model SBS-LIS-32/38 SBS-LIS-20/34
Standardnøjagtighed
[mm]
1
Billedformat i søger Stående
Forstørrelse 32× 20×
Objektivönung [mm] 38 34
Synsfelt 1°20’
Kortest mulige afstand
[m]
0,3
Kompensator-type Magnetisk
dæmpet
Luftdæmpet
Kompensationsområde ±15’
Kompensationstid [sek.] <2
Kompensationsnøjag-
tighed
±0,5”
Følsomhed (libelle)
[mm]
8’/2mm
Stativ Ja, Højde: 1050-1650 mm
Målestok Ja, Længde: 5 m;
Antal dele: 5;
Sammenfoldet længde:
1230 mm
Mål [mm] 215×130×140 195×138×138
Vægt [kg] 1,44 1,43
Produktnavn Nivelleringsapparat
Model SBS-LI-32/38 SBS-LI-32/40
Standardnøjagtighed
[mm]
1
Billedformat i søger Stående
Forstørrelse 32×
Objektivönung [mm] 38 40
Synsfelt 1°20’
Kortest mulige afstand
[m]
0,3
Kompensator-type Magnetisk
dæmpet
Luftdæmpet
Kompensationsområde ±15’
Kompensationstid
[sek.]
<2 <3
Produktnavn Nivelleringsapparat-sæt
Model SBS-LIS-24/36 SBS-LIS-28/36
Standardnøjagtighed
[mm]
1 1.5
Billedformat i søger Stående
Forstørrelse 24× 28×
Objektivönung [mm] 36
Synsfelt 1°20’
Kortest mulige afstand
[m]
0,3
Kompensator-type Luftdæmpet Magnetisk
dæmpet
Kompensationsområde ±15’
Kompensationstid [sek.] <2
Kompensationsnøjag-
tighed
±0,5”
Følsomhed (libelle)
[mm]
8’/2mm
Stativ Ja, Højde: 1050-1650 mm
Målestok Ja,Længde: 5 m;
Antal dele: 5;
Sammenfoldet længde:
1230 mm
Mål [mm] 195×138×138 215×130×140
Vægt [kg] 1,43 1,44
Produktnavn Nivelleringsapparat-sæt
Model SBS-LIS-32/40
Standardnøjagtighed
[mm]
1
Billedformat i søger Stående
Forstørrelse 32×
Objektivönung [mm] 40
Synsfelt 1°20’
Kortest mulige afstand
[m]
0,3
Kompensator-type Luftdæmpet
Kompensationsområde ±15’
Kompensationstid
[sek.]
<3
Kompensationsnøjag-
tighed
±0,5”
Følsomhed (libelle)
[mm]
8’/2mm
Stativ Ja, Højde: 1050-1650 mm
Målestok Ja, Længde: 5 m;
Antal dele: 5;
Sammenfoldet længde:
1230 mm
Mål [mm] 195×138×138
Vægt [kg] 1,43
TEKNISKE DATA
