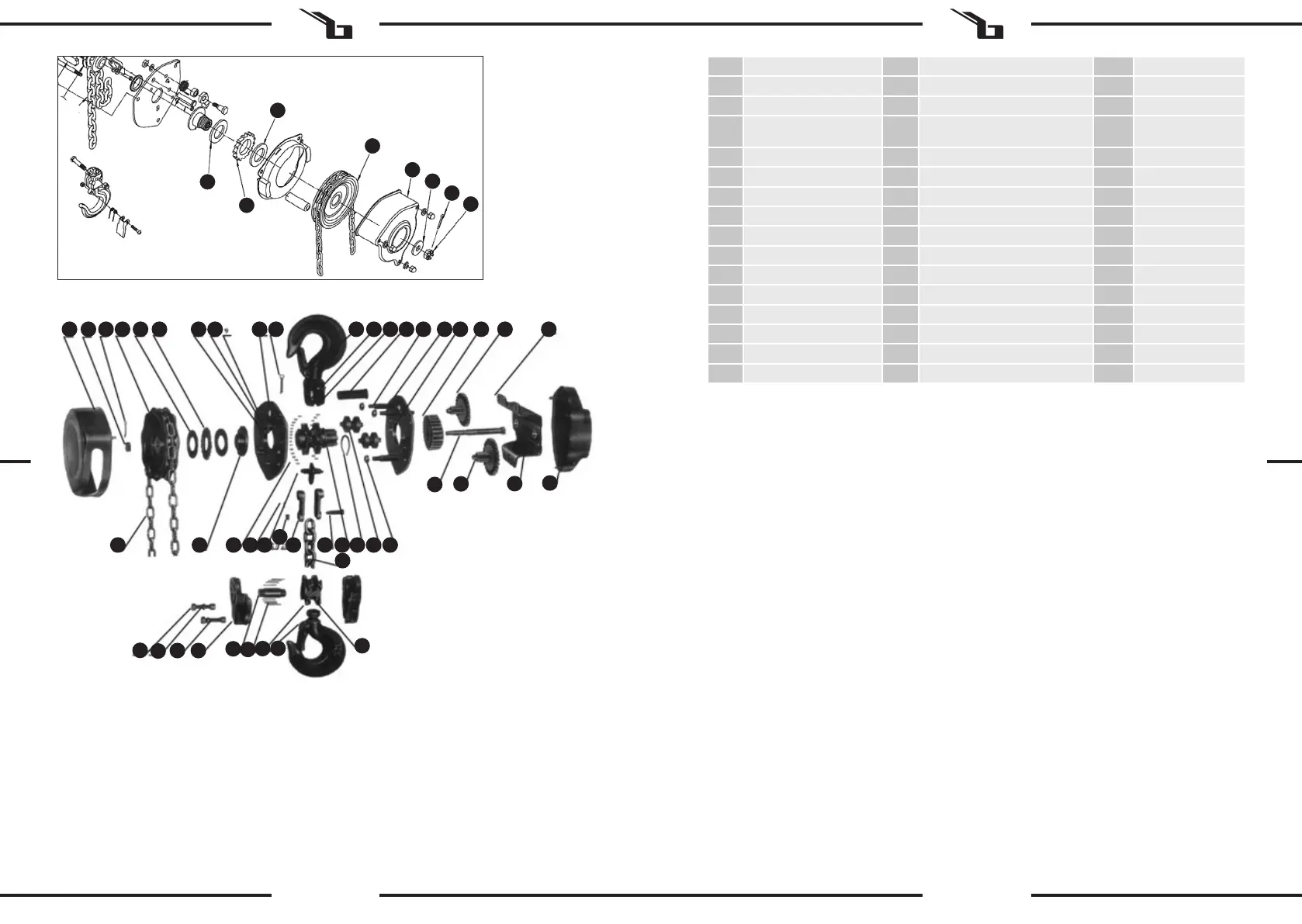

1 Armação da roda 17 Lado direito da placa 33 Porca
2 Porca 18 Anel de suporte do rolamento 34 Embraiagem
3 Pino 19 Engrenagem do eixo 35 Dentada
4 Roda 20 Engrenagem 36 Anel de suporte do
rolamento
5 Base da roda 21 Placa dobrada 37 Tampa
6 Roda dentada 22 Corrente 38 Porca
7 Catraca 23 Travão 39 Bases
8 Pino dobrável 24 Rolo 40 Parafusos
9 Lado esquerdo da placa 25 Pino 41 Fecho inferior
10 Mola 26 Escavadora 42 Rolo da roda
11 Pino 27 Porca 43 Agulha
12 Rebite 28 Suspensão da roda 44 Gancho
13 Rebite 29 Eixo da roda 45 Fecho
14 Fecho superior 30 Roda dentada da corrente 46 Rolo
15 Pino do rolo 31 Anel 47 Corrente de suporte
16 Apoio 32 Rolo
IX.CONTROLO REGULAR DA MÁQUINA
É necessário controlar regularmente se os elementos da máquina estão danicados. Caso os elementos estejam danicados
é necessário pedir ao vendedor que os arranje.
O que fazer no caso de ocorrer um problema?
Deve contactar-se o vendedor e preparar os seguintes dados:
• Número da fatura e número de série (o n.º de série está indicado na placa de classicação).
• Eventualmente uma fotograa da peça danicada.
• O trabalhador da assistência técnica estará melhor em condições de avaliar o problema se descrever o defeito do
modo o mais exato possível. Quantos mais pormenores forem indicados, mais depressa poderão ajudá-lo!
ATENÇÃO! Nunca é permitido abrir a máquina sem consultar a assistência técnica. Isto pode levar à perda da garantia!
A máquina não contém nenhumas substâncias nocivas para a saúde, as suas peças são feitas de metal. Quando a máquina for
retirada da utilização é necessário entregá-la num ferro-velho. É necessário cumprir as normas em vigor no país relativas à
proteção ambiental.
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 2526
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47
VIII. ESQUEMA GERAL DA MÁQUINA
1
6
5
4
2
3
7
6
