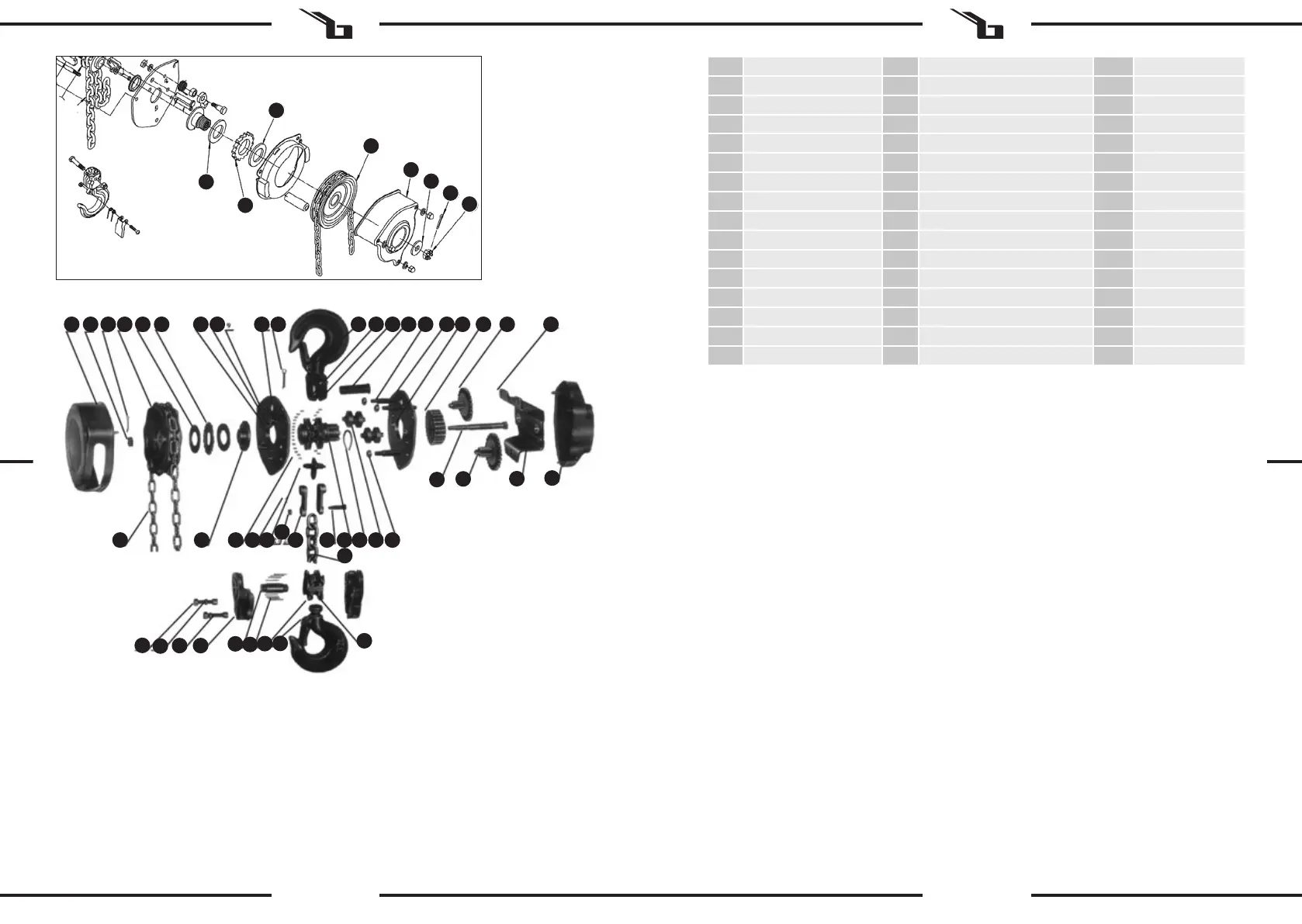

1 Hjulhus 17 Plattans högra sida 33 Mutter
2 Mutter 18 Stödring för lagret 34 Koppling
3 Bult 19 Spindelväxel 35 Kuggstång
4 Hjul 20 Växel 36 Stödring för lagret
5 Navbricka 21 Böjd platta 37 Lock
6 Spärrhjul 22 Kedja 38 Mutter
7 Spärr 23 Broms 39 Brickor
8 Spärrbult 24 Axel 40 Skruvar
9 Plattans vänstra sida 25 Bult 41 Nedre fäste
10 Fjäder 26 Inskjutare 42 Hjulaxel
11 Bult 27 Mutter 43 Nål
12 Nit 28 Navupphängning 44 Krok
13 Nit 29 Navbult 45 Lås
14 Övre fäste 30 Kedjans kugghjul 46 Axel
15 Axelbult 31 Ring 47 Bärkedja
16 Stöd 32 Axel
IX. REGELBUNDEN KONTROLL AV MASKINEN
Kontrollera regelbundet om några delar av maskinen är skadade. Om så är fallet ska du kontakta din återförsäljare
omedelbart och begära en reparation.
Vad ska jag göra om ett problem har uppstått?
Kontakta din återförsäljare och förbered följande uppgifter:
• Fakturanummer och serienummer (serienummer anges på typskylten).
• Eventuellt ett foto på den defekta delen.
• Servicepersonalen kan bättre bedöma vad problemet beror på om du beskriver felet så exakt som möjligt. Ju mer
detaljerade uppgifterna är, desto snabbare kan vi hjälpa dig!
OBS! Öppna aldrig maskinen utan att kontakta vår kundservice. Detta kan medföra att garantin blir ogiltig!
Maskinen innehåller inga hälsoskadliga ämnen och dess delar är gjorda av metall. Efter urbruktagning ska maskinen skrotas.
De miljöskyddsbestämmelser som gäller i landet ska följas.
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 2526
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47
VIII. ALLMÄNT MASKINSCHEMA
1
6
5
4
2
3
7
6
