Rev. 28.06.2022
Rev. 28.06.2022
NLNL
IX. REGELMÆSSIG INSPEKTION AF APPARATET
KONTROLLER REGELMÆSSIGT APPARATETS KOMPONENTER FOR SKADER Hvis komponenterne er beskadigede, skal du
kontakte din forhandler for at reparere dem.
Hvad skal jeg gøre i lfælde af et problem?
Kontakt venligst sælgeren og hav følgende informaon klar:
• Fakturanummer og serienummer (apparatets serienummer er angivet på typeskiltet).
• Alternavt kan du tage et billede af den defekte del.
• En servicetekniker er i stand l bedre at vurdere, hvad problemet er, hvis du beskriver det så præcist som muligt. Jo
mere detaljerede oplysninger er, jo hurgere kan du blive hjulpet!
OBS! Åbn aldrig apparatet uden at konsultere kundeservice. Dee kan annullere garanen!
Maskinen indeholder ingen skadelige stoer, dens dele er lavet af metal. Maskinen skal sendes l en skrotplads eer
nedlukning. De miljøbeskyelsesbestemmelser, der er gældende i dit land, skal overholdes.
1 Hjulhus 17 Højre side af pladen 33 Møtrik
2 Møtrik 18 Lejering 34 Kobling
3 Stift 19 Spindelgear 35 Tandhjul
4 Hjul 20 Gear 36 Lejering
5 Hjulnav 21 Bukket plade 37 Låg
6 Spærrehjul 22 Kæde 38 Møtrik
7 Spærre 23 Bremse 39 Underlagsskiver
8 Spærrestift 24 Rulle 40 Skruer
9 Venstre side af pladen 25 Stift 41 Nedre ophæng
10 Fjeder 26 Skubber 42 Hjulaksel
11 Stift 27 Møtrik 43 Nål
12 Nitte 28 Navophæng 44 Krog
13 Nitte 29 Navstift 45 Smæklås
14 Øvre ophæng 30 Kædetandhjul 46 Rulle
15 Akselstift 31 Ring 47 Lastkæde
16 Understøtte 32 Rulle
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 2526
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47

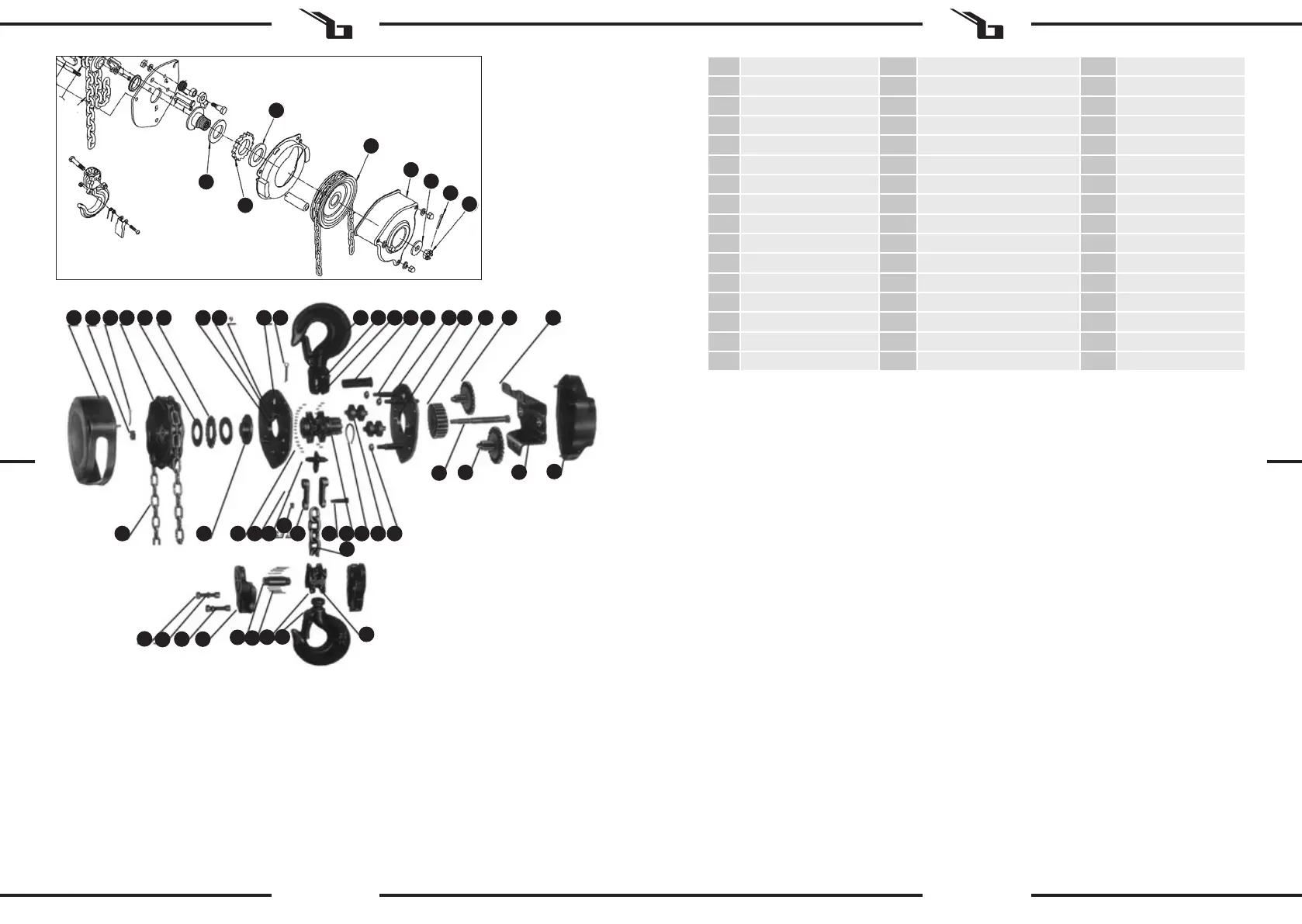

VIII. MASKINENS GENERELLE SKEMA
1
6
5
4
2
3
7
6
