CZ
CZ
V. PŘED PRVNÍM POUŽITÍM
Kontrola po obdržení zboží
Ve chvíli převze zboží zkontrolujte obal z hlediska případného poškození a otevřete jej. Je-li obal poškozen, obraťte se do 3
dnů na dopravce nebo na vašeho distributora a co nejdůkladněji poškození zdokumentujte. Nepokládejte plný obal vzhůru
nohama! Bude-li obal opět přepravován, dbejte na to, aby byl převážen ve vodorovné poloze a byl zajištěn ve stabilní pozici.
Jednotlivé čás obalu (lepenky, plastové pásky a polystyren) si uschovejte, aby bylo možné stroj při případném převozu do
servisu co nejlépe ochránit.
VI. MONTÁŽ ZAŘÍZENÍ
Umístění zařízení
Než bude zařízení upevněno na svém místě, je třeba zkontrolovat, zda není poškozeno. Ujistěte se, zda je nosná konstrukce,
na které bude zařízení upevněno, je dostatečně odolná, aby mohla udržet váhu břemene a zařízení. Zařízení je zakázáno
montovat na konstrukci, kterou nelze ověřit z hlediska její nosnos a odolnos. Odpovědnost za montáž na nosné konstrukci
a za samotnou nosnou konstrukci nese uživatel.
Během zavěšování zařízení na nosné konstrukci je třeba dbát na zvýšenou opatrnost a zajist veškeré podmínky nezbytné
pro bezpečný provoz – tak bude možné vyhnout se riziku spojenému s případným úrazem osob.
Odpovědnost za zajištění vhodných podmínek pro montáž zařízení a za samotnou montáž zařízení je na straně uživatele.
Po namontování zařízení je třeba zkontrolovat, zda byl hák správně namontován, a zda je jeho západka zaklapnuta.
Při každém zvedání břemene je třeba vždy zkontrolovat činnost brzdy. Za mto účelem je nutné zavěsit zkušební břemeno
(cca 10 % povolené zátěže) a několikrát je zvednout a spust, abyste měli jistotu, že se nesesmekne v okamžiku zastavení
zvedání/spouštění.
Neustále kontrolujte polohu řetězu – zda nedošlo k jeho zkroucení, správná poloha řetězu je taková, kdy jsou spoje článků
v jedné přímce.
Název výrobku Řetězový zvedák
Model SBS-FZ 500/1,5M SBS-FZ 250/1,5M
Povolená únosnost [kg] 500 250
Maximální výška zvedání [m] 1,5 1,5
Minimální vzdálenost mezi #háky [mm] 300 265
Síla nezbytná ke zvednutí břemene [N] 260 260
Průměr článku řetězu [mm] 4 4
Počet řetězů 1 1
Hmotnost [kg] 2,85 2,8
Řetěz G80
Teplota okolí [°C] -10 ÷ +50
28. Po ukončení práce se strojem jej zajistěte před nepovolaným použim.
29. Stroj je nutné pravidelně kontrolovat. Poškozené nebo opotřebované součástky musí být vyměněny autorizovaným
servisem.
30. Pád břemene může vést k tělesnému zranění nebo smr.
31. Při práci se strojem používejte osobní ochranné prostředky (např. ochranné rukavice). Používejte také vhodný,
přiléhavý pracovní oděv.
32. Pozor: při dlouhotrvajícím spouštění zátěže hrozí přehřá brzdy.
Nedodržování bezpečnostních pokynů a směrnic může vést k vážnému tělesnému zranění nebo smr!
III. URČENÍ STROJE
Řetězový zvedák je určen výhradně k ručnímu svislému zvedání a spouštění volných břemen na pracoviš. Hmotnost
břemene při zvedání nesmí přesáhnout uvedenou povolenou nosnost. Lze jej používat v továrnách, zemědělských farmách,
stavbách, při montáži zařízení a k nakládání a vykládání zboží. Zvedák je velmi prakcký v otevřeném prostoru a tam, kde
chybí elektrické napájení. Používání zařízení v korozivním prostředí a v prostředí s výbušnou atmosférou je zakázáno.
Odpovědnost za veškeré škody vzniklé v důsledku použi zařízení v rozporu s určením nese uživatel.

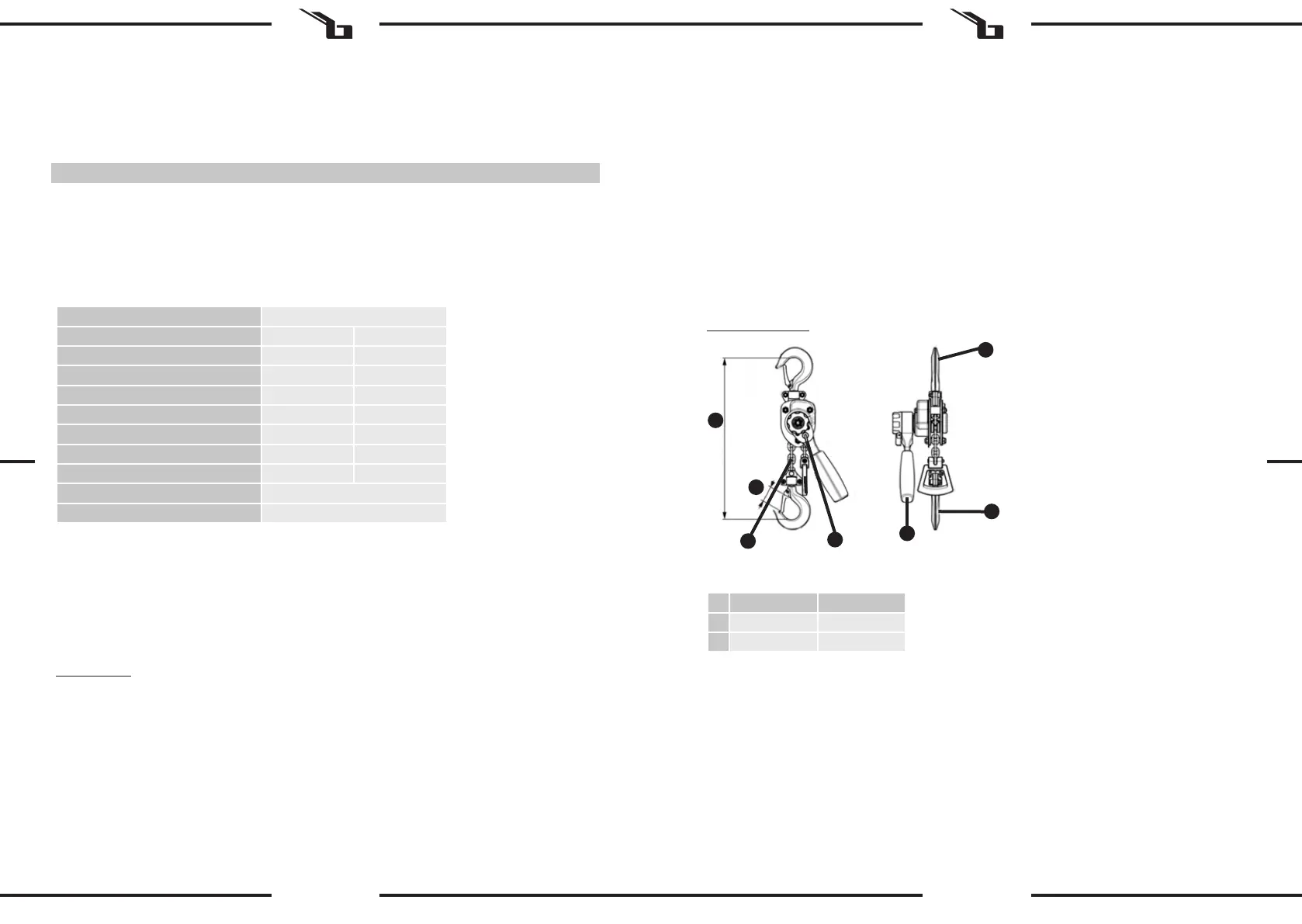

IV. TECHNICKÉ ÚDAJE
1. hák pro zavěšení na nosné konstrukci
2. hák pro zavěšení zátěží / nákladů
3. páka pro zvedání / spouštění zátěže
4. přepínač pro změnu rychlos (zvedání, spouštění)
5. nákladový řetěz
Rozměry (mm):
SBS-FZ 500/1,5M SBS-FZ 250/1,5M
A 300 265
B 31,2 20
SKLADOVÁNÍ
Zařízení je třeba skladovat vždy bez zažení. Znečištění je nutné odstranit. Řetěz, čepy háků a čepy západek háků se musí
mazat. Zavěsit na suchém místě. Před opětovným použim zvedáku je nutné postupovat v souladu s pokyny uvedenými v
tomto návodu.
TECHNICKÉ PROHLÍDKY
Zařízení, které je nové nebo bylo opraveno, musí před uvedením do provozu zkontrolovat kvalikovaný technický personál,
který má příslušné znalos a zkušenos v rozsahu obsluhy a údržby zařízení tohoto typu.
Zařízení musí být podrobovány pravidelné kontrole spočívající ve vizuální prohlídce stavu zařízení jak před použim, tak
během používání a po použi. Prohlídku musí provést osoby, které obsluhují zařízení. Jakékoli závady na provozu zařízení a
poškození musí být nahlášeny příslušnému technickému personálu. Je zakázáno používat zařízení, u kterého bylo zjištěno
poškození, nebo u kterého se projevila jakákoli závada během jeho provozu.
2
4
3
1
A
B
5
Po namontování zařízení na jeho místě je nutné zkontrolovat, v jaké vzdálenos od podlahy se nachází dolní smyčka ručního
řetězu, který slouží ke zvedání a spouštění břemene. Tato vzdálenost by měla činit 500 mm až 1000 mm. Je-li tato vzdálenost
jiná, je třeba provést příslušné seřízení ručního řetězu – prodloužit jej nebo zkrát. Pro prodloužení / zkrácení ručního řetězu
je nutné jej rozpojit ohnum konců spojovacího článku a prodloužit / zkrát jej o požadovanou délku a pak opět spojit
spojovacím článkem.
FUNKCE
Zvedání / Spouštění
Hák je třeba umíst přímo nad břemenem tak, aby řetěz nebyl napnutý. Pro vytažení nákladu přepněte přepínač změny
rychlos doleva do polohy „UP”, a následně začněte pákou otáčet ve směru pohybu hodinových ručiček. Za účelem spuštění
nákladu přepněte přepínač změny rychlos doprava do polohy „DOWN” a pákou otáčejte ve směru pohybu hodinových
ručiček. Přepnum přepínače změny rychlos do střední polohy se akvuje brzda. Zvedání / spouštění lze přerušit v
libovolném místě.
V případě zablokování řetězu nebo jiné závady v práci stroje je nutné ihned přerušit provádění práce. Dále je nutné
informovat kompetentní osoby, které budou moci sundat břemeno a vykonat práci, která obnoví normální provoz. Je nutné
vyhradit bezpečnostní prostor kolem stroje a pod břemenem, kam bude zakázán přístup a pohyb neoprávněným osobám.
Stroj je pak dále nutné odevzdat v autorizovaném servisu.
Při odjišťování zablokovaného břemene na navijáku může být nutné použít pro uvolnění brzdy větší silu.
Celkový pohled na stroj
