Rev. 28.06.2022
Rev. 28.06.2022
DEDE
Abmessungen (mm):
SBS-FZ 3000/3GM SBS-FZ 1000/12M SBS-FZ 2000/3M SBS-FZ 1000/3M
A 480 265 405 265
B 180 145 142 145
C 150 183 128 183
D 32,5 27 37,3 27
LAGERUNG
Die Maschine ist immer ohne Last zu lagern. Verschmutzungen sind zu beseitigen. Kette, Hakenbolzen und Verschlussbolzen
sind zu schmieren. Die Maschine ist an einer trockenen Stelle aufzuhängen. Vor der erneuten Benutzung hat man gemäß den
Anweisungen zu verfahren, die in der vorliegenden Anleitung beschrieben wurden.
INSPEKTIONEN
Vor der Inbetriebnahme muss eine neue oder reparierte Maschine durch qualiziertes technisches Personal mit
entsprechendem Wissen und Erfahrung in Bezug auf Bedienung und Wartung der Maschinen dieses Typs überprüft werden.
Die Maschine ist regelmäßigen Sichtkontrollen vor, während und nach der Benutzung zu unterziehen. Für die Inspektion ist
das Bedienungspersonal zuständig. Alle Störungen des Maschinenbetriebs sind dem zuständigen technischen Personal zu
melden. Verboten ist der Betrieb beschädigter Maschinen, die Störungen aufweisen.
INSPEKTIONS- UND WARTUNGSFRISTEN
• VORINSPEKTION: Vor der ersten Benutzung müssen alle neuen oder reparierten Maschinen durch eine zuständige
qualizierte Person überprüft werden, so dass die Anforderungen der vorliegenden Anleitung erfüllt werden.
• TÄGLICHE INSPEKTIONEN:
• Zu überprüfen ist die Funktionsweise der Bremse.
• Zu überprüfen sind die Ketten auf Verdrehungen, Sauberkeit und Schmierung.
• Haken überprüfen auf Abnutzungsgrad, Beschädigungen, Erweiterung der Hakenspalte, Schaftverformung und
schiefe Hakenstellung.
• REGELMÄSSIGE INSPEKTIONEN (empfohlen jeden Monat):
• Den Abnutzungsgrad der Kette überprüfen.
• Den Abnutzungsgrad der Haken überprüfen: Abnutzungserscheinungen, Beschädigungen, Erweiterung der
Hakenspalte, Schaftverformung und schiefe Hakenstellung.
• Die Befestigung der Haken überprüfen.
• Ketten reinigen und schmieren.
GEFAHREN BEIM BETRIEB
Während des Betriebs können mechanische Gefahren auftreten. Mechanische Gefahren entstehen, wenn es zu Verletzungen
infolge der mechanischen Auswirkung von unterschiedlichen Bauteilen kommen kann, z. B. der Maschinenteile, Werkzeuge
etc.
Grundsätzliche mechanische Gefahren sind: Quetschen, Zusammendrücken, Schneiden oder Abschneiden, Einwickeln,
Erfassen, Schürfen, Stolpern und Schleudern.
Diese Gefahren können beim normalen und gestörten Betrieb der Maschine auftreten. Sie können zu Maschinenstörungen
führen.
Mechanische Gefahren können unter folgenden Umständen entstehen: sich bewegende Maschinen, beförderte Ladungen,
bewegliche Bestandteile, rohe/scharfe Bauteile, herabfallende Bestandteile/Ladungen, unebene, glatte Oberächen,
beschränkte Räume, Lage der Arbeitsstelle im Verhältnis zum Boden (Höhen- und Tiefarbeiten).
VII. REINIGUNG UND WARTUNG
Die Kettenwinde ist regelmäßig zu reinigen. Nach dem Abschluss der Arbeit sind alle Verschmutzungen zu entfernen. Die
Ketten, Haken, Bänder und Hakenverschlüsse sind regelmäßig mit Fett zu schmieren. Ist die Tragkette mit Rost bedeckt ist
er zu entfernen. Danach ist die Kette zu schmieren. Lässt sich der Rost nicht entfernen hat man die Tragkette gegen eine
neue auszutauschen. Alle Wartungsarbeiten und Inspektionen der Winde sind durch geschulte und qualizierte Mitarbeiter
durchzuführen und nicht durch Personen ohne Erfahrung und Wissen.
VI. ZUSAMMENBAU DER MASCHINE
Platz der Maschine
Vor dem Einbau an der Arbeitsstelle ist die Maschine in Bezug auf mögliche Beschädigungen zu überprüfen. Man sollte sich
vergewissern, ob die Tragkonstruktion, an der die Maschine befestigt wird, die Last und das Gewicht der Maschineaushalten
wird. Verboten ist die Befestigung der Maschine an einer Konstruktion, die sich in Bezug auf ihre Tragfähigkeit nicht überprüfen
lässt. Für die Befestigung an der Tragkonstruktion und für die Tragkonstruktion selbst ist der Benutzer verantwortlich.
Beim Aufhängen der Maschine an der Tragkonstruktion ist besondere Vorsicht geboten. Es sind sichere Arbeitsbedingungen
zu gewährleisten, um Gefahren im Zusammenhang mit eventuellen Personenverletzungen zu vermeiden.
Die Verantwortung für die Gewährleistung von entsprechenden Einbaubedingungen sowie für den Einbau der Maschine
selbst trägt der Benutzer.
Nach dem Einbau der Maschine hat man zu überprüfen, ob der Haken richtig eingebaut wurde und sein Verschluss richtig
eingerastet ist.
Die Funktion der Bremse ist bei jedem Anheben der Ladung zu überprüfen. Zu diesem Zweck ist die Probelast anzuhängen
(ca. 10 % der zulässigen Belastung) und mehrmals anzuheben und abzusenken, um sich zu vergewissern, dass sie bei
Unterbrechung des Hub- und Senkvorganges nicht herunterrutscht.
Die korrekte Lage der Kette ist immer zu überprüfen. Die Kette bendet sich in der richtigen Lage, wenn die
Gliedverbindungen in einer Linie liegen.
Nach dem Einbau der Maschine an der Arbeitsstelle hat man zu überprüfen, wie weit sich die untere Schlaufe der
handbedienten Bremse zum Anheben und Senken der Ladung vom Boden bendet. Diese Entfernung sollte 500 mm bis
1000 mm betragen. Sollte diese Entfernung anders sein, sollte die handbediente Kette dementsprechend eingestellt und
entsprechend verlängert oder verkürzt werden. Um die handbediente Kette zu verlängern/zu verkürzen muss sie getrennt
werden. Die Endstücke des verbindenden Kettengliedes sind auseinander zu biegen, die Kette ist danach entsprechend zu
verlängern/zu verkürzen. Danach wird das Kettenglied wieder verbunden.
FUNKTION
Heben/Senken
Der Haken muss direkt über der Ladung angesetzt werden, so dass die Kette nicht gespannt ist. Um die Last anzuheben/
abzusenken hat man an der handbedienten Kette zum Heben/Senken der Ladung zu ziehen. Das Heben/Senken lässt sich an
beliebiger Stelle unterbrechen.
In außerordentlichen Fällen bei Maschinen mit großer Hubhöhe kann es beim ununterbrochenen, schnellen Senken der Last
zur Überhitzung der Bremse kommen. In diesen Fällen muss die Last mit Unterbrechungen gesenkt werden.
Sollte die Kette blockiert werden bzw. sollten sonstige Störungen beim Maschinenbetrieb auftreten, ist der Betrieb sofort
zu unterbrechen. Man hat die zuständigen Personen zu benachrichtigen, die die Last abnehmen und normale Funktionsweise
wiederherstellen können. Man sollte außerdem einen Sicherheitsbereich um die Maschine herum und unter der Last
festlegen, so dass unbefugte Personen keinen Zutritt haben und sich dort nicht aufhalten. Die Maschine ist der zuständigen
Service-Stelle zu übergeben.
Im Moment der Lösung einer auf Kettenzug blockierten Ladung kann das Verwenden einer zusätzlichen
Kraft erforderlich sein um die Bremse zu lösen.

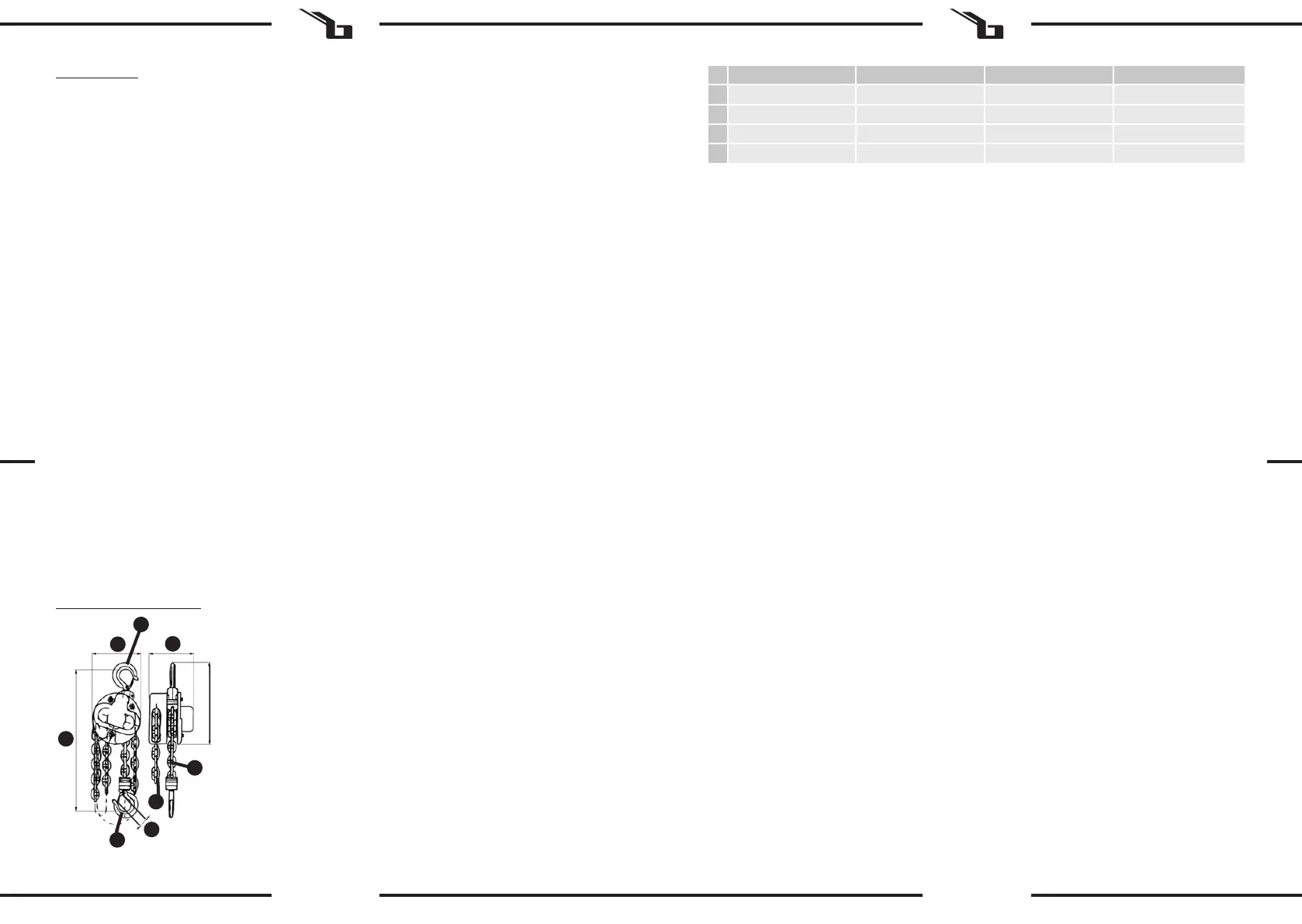

Allgemeine Ansicht der Maschine
1. Haken zum Befestigen an der Tragkonstruktion
2. Haken zum Befestigen der Last /Ladungen
3. Ladekette
4. Steuerungskette
2
4
3
1
A
B
C
D
