SESE
LAGRING
Maskinen ska alltid förvaras utan last. All smuts måste tas bort. Kedjan, krokbultarna och låsbultarna måste smörjas. Maskinen
ska hängas upp på en torr plats. Innan du använder kedjeblocket igen, följ instruktionerna som beskrivs i denna bruksanvisning
KONTROLLBESIKTNINGAR
Innan maskinen tas i bruk ska en maskin som är ny eller har reparerats kontrolleras av kvalicerad teknisk personal som har
kunskap och erfarenhet av drift och underhåll av denna typ av maskiner.
Maskinerna ska kontrolleras regelbundet genom att visuellt kontrollera maskinens skick både före användning, under
användning och efter användning. Kontroll ska utföras av driftpersonalen. Eventuell felfunktion eller skador måste anmälas till
teknisk personal. En maskin där skada eller felfunktion har upptäckts får inte användas.
BESIKTNINGS- OCH UNDERHÅLLSTIDER
• FÖRSTA BESIKTNINGEN: före första användningen. Alla nya eller reparerade maskiner måste inspekteras av
kvalicerad och kompetent personal för att säkerställa att kraven i denna manual uppfylls.
• DAGLIGA KONTROLLER:
• Kontrollera bromsens funktion.
• Kontrollera kedjorna med avseende på vridningar, renhet och smörjning.
• Kontrollera krokarna med avseende på slitage, skador, ökning av krokgapet, skaftets deformation och snett
krokläge.
• REGELBUNDNA KONTROLLER (rekommenderas varje månad):
• Kontrollera slitage på kedjan.
• Kontrollera slitage på krokarna: slitagegraden, skador, ökning av krokgapet, skaftets deformation och snett
krokläge.
• Kontrollera krokarnas fastsättning.
• Rengör och smörj kedjorna.
RISKER SOM KAN UPPSTÅ VID ANVÄNDNING
De risker som kan uppstå vid användning av maskinen är mekaniska risker. En mekanisk risk uppstår i situationer som kan
leda till skador som uppstår till följd av mekanisk påverkan av olika delar på människan, t. ex. delar av maskiner, verktyg etc.
De största mekaniska riskerna är klämning, krossning, avskärning, skärning eller bortskärning; risk för att fastna; blir indragen
eller fångad; slag och stötar; punktering; nötning eller skavning; samt att man halkar och snubblar. Dessa risker kan uppstå
både under normal drift av maskinen och de kan också uppstå på grund av felfunktion av maskinen. Felfunktion kan leda till
att maskinen havererar.
Mekaniska risker kan uppstå under följande omständigheter: maskiner som rör sig, transporterad last, rörliga delar, skrovliga
/ vassa element, fallande komponenter / laster, ojämna, släta ytor, begränsade utrymmen, arbetsplatsens läge i förhållande till
underlaget (arbete på höjd eller djup).
VII. RENGÖRING OCH UNDERHÅLL
Kedjeblocket måste rengöras regelbundet. Efter slutfört arbete ska all smuts tas bort från kedjorna och maskinen. Kedjorna,
krokarna, remmarna och krokspärrarna ska smörjas regelbundet med fett. Om bärkedjan är täckt med rost ska den tas
bort och smörjas sedan. Om rosten inte kan tas bort måste du byta ut bärkedjan mot en ny. Allt underhållsarbete och
kontrollbesiktningar av kedjeblocket ska utföras av utbildad och kvalicerad personal och inte av personer som saknar
erfarenhet och kunskap.
OBS!
Efter var 5:e månads användning av kedjeblocket (ungefär om kedjeblocket används mer än 1500 gånger - 10 gånger om
dagen) ska du byta slipplattor. Gör så här:
1. Skruva av höljet 1.
2. Ta ut saxpinnen 2.
3. Skruva loss muttern 3 och ta bort brickan 4.
4. Skruva loss kedjehjulet 5.
5. Ta bort slipplattan 6.
6. Ta bort spärrhjulet.
7. Ta bort slipplattan 6.
8. Montera allt i omvänd ordning med nya slipplattor.
2
4
3
1
A
B
C
D
1. upphängningskrok
2. lyftkrok för att hänga upp last
3. lyftkedja
4. manöverkedja
Efter installation av maskinen ska du kontrollera att kroken har installerats korrekt och att krokspärren är ordentligt låst.
Bromsens funktion måste kontrolleras varje gång lasten lyfts. Det gör du genom att hänga upp en provlast (ca 10% av tillåten
belastning) och lyfta och sänka den era gånger för att säkerställa att den inte glider ner när lyft- eller sänkprocessen avbryts.
Kontrollera alltid att kedjan ligger korrekt i sin löpbana – att den inte är snodd. Kedjan ligger korrekt när länkanslutningarna
ligger i en linje.
När du har installerat maskinen på arbetsplatsen ska du kontrollera hur långt den nedre slingan av den handmanövrerade
kedjan som används för att lyfta och sänka lasten benner sig från underlaget. Detta avstånd ska vara mellan 500 mm och
1000 mm.
Om detta avstånd är annorlunda måste den handmanövrerade kedjan justeras och förlängas eller förkortas. För att förlänga
/ förkorta den handmanövrerade kedjan måste den separeras genom att böja isär ändstyckena på den förbindande länken.
Förlänga/förkorta kedjan och koppla den sedan ihop med länken igen.
FUNKTION
Lyfta / sänka
Placera kroken direkt ovanför lasten så att kedjan inte spänns. För att lyfta / sänka lasten ska du dra i den handmanövrerade
kedjan som används för att lyfta eller sänka lasten. Lyft / sänkning kan avbrytas när som helst.
I undantagsfall, på maskiner med stor lyfthöjd, kan bromsen överhettas om lasten sänks ner kontinuerligt och snabbt. I dessa
fall måste lasten sänkas ner med pauser.
Om kedjan fastnar eller om andra fel uppstår i maskinens drift, måste driften avbrytas omedelbart. Du ska meddela ansvariga
personer som kan ta bort lasten och återställa normal funktion. Du ska också fastställa en säkerhetszon runt maskinen och
under lasten så att obehöriga inte kan ta sig in eller vistas där. Maskinen ska lämnas till en auktoriserad serviceverkstad.
I det ögonblick då lasten som har fastnat på kedjeblocket lossas kan det bli nödvändigt att använda en extra
kraft för att minska friktionen mellan bromskomponenterna.

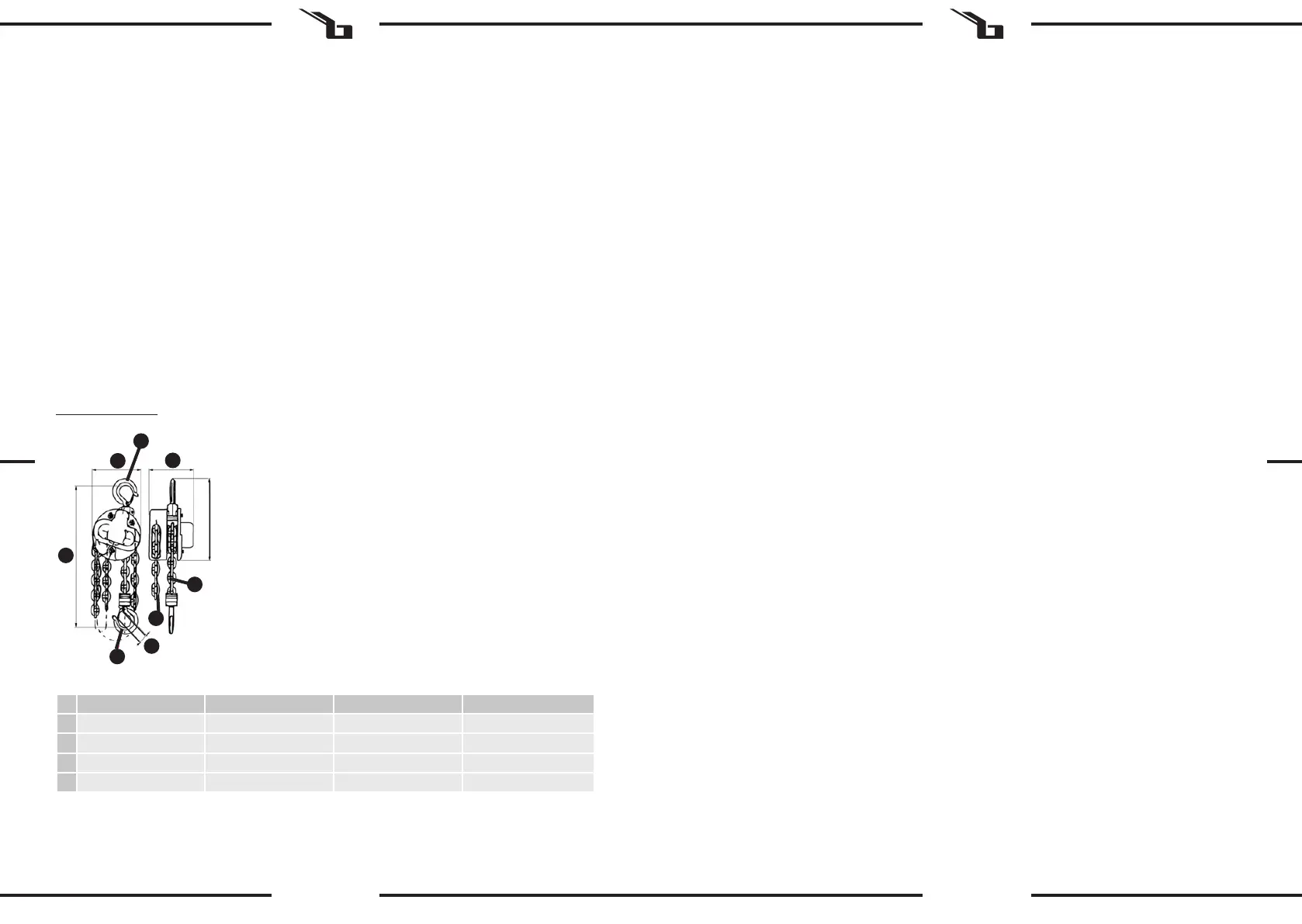

Allmän vy av maskinen
Mått (mm):
SBS-FZ 3000/3GM SBS-FZ 1000/12M SBS-FZ 2000/3M SBS-FZ 1000/3M
A 480 265 405 265
B 180 145 142 145
C 150 183 128 183
D 32,5 27 37,3 27
