Rev. 28.06.2022
Rev. 28.06.2022
NO
IX. REGELMESSIG KONTROLL AV MASKINEN
Kontroller maskinens komponenter regelmessig for skader. Hvis komponentene er skadet, kontakt leverandøren for å
reparere dem.
Hva skal jeg gjøre i tilfelle et problem?
Ta kontakt med selgeren og sørg for å ha følgende informasjon for hånd:
• Fakturanummer og serienummer (serienummeret er oppgitt på typeskiltet).
• Eventuelt et bilde av den defekte delen.
• En servicetekniker vil være bedre i stand til å vurdere hva problemet er hvis du beskriver det så nøyaktig som mulig.
Jo mer detaljert beskrivelse du gir, desto raskere kan du få hjelp!
OBS! Åpne aldri utstyret uten å konsultere kundeservicen. Dette kan ugyldiggjøre garantien!
Maskinen inneholder ingen skadelige stoffer, delene er laget av metall. Etter at maskinen er tatt ut av drift, skal den leveres til
et egnet deponi. Det skal overholdes miljøvernbestemmelsene som er gyldige i ditt land.

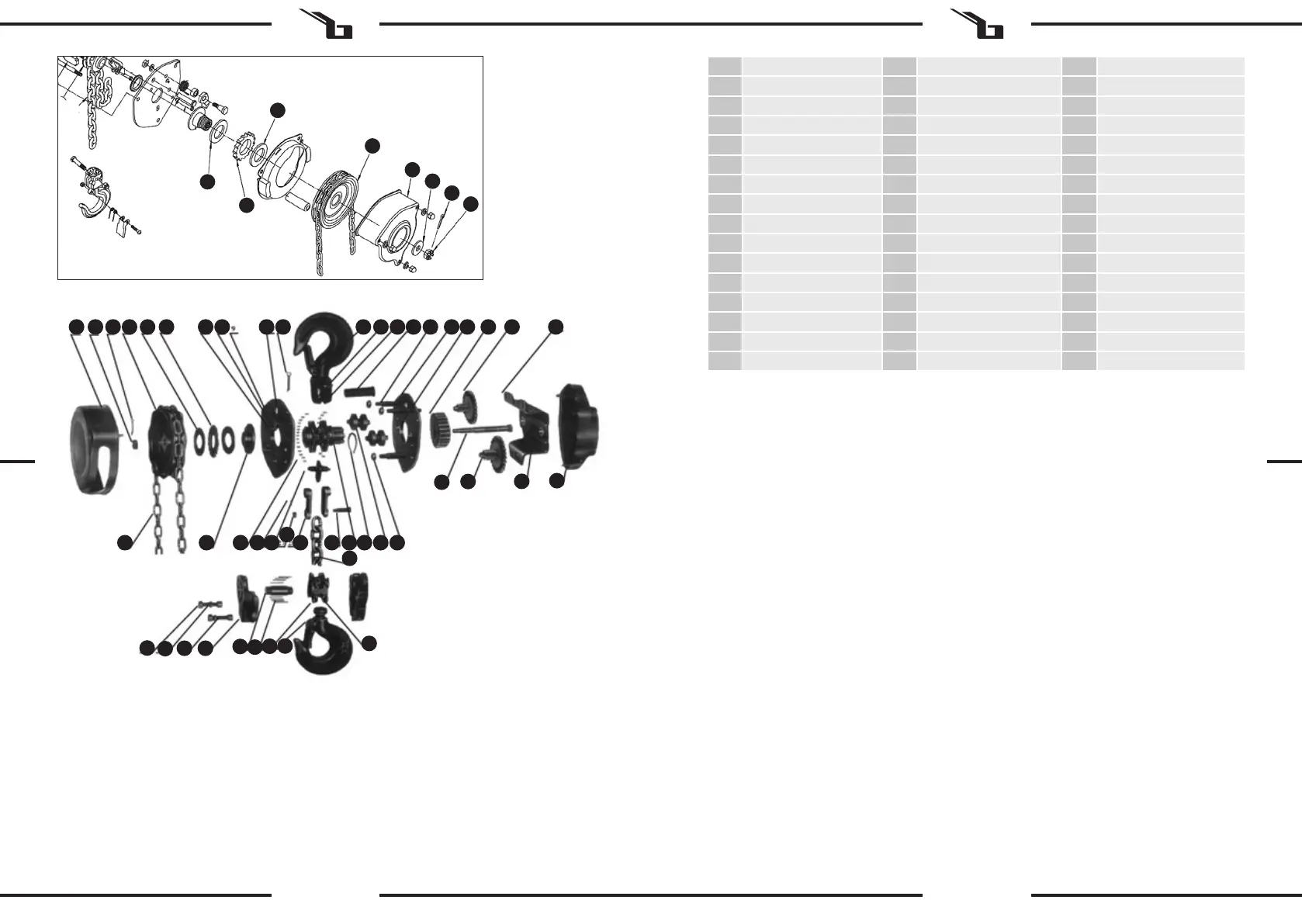

1 Hjulhus 17 Høyre side av platen 33 Mutter
2 Mutter 18 Lagerets støttering 34 Kopling
3 Stift 19 Spindelgir 35 Tannhjul
4 Hjul 20 Transmisjon 36 Lagerets støttering
5 Navskive 21 Bøyd plate 37 Lokk
6 Sperrehjul 22 Kjetting 38 Mutter
7 Sperre 23 Bremse 39 Skiver
8 Sperrestift 24 Aksel 40 Skruer
9 Platens venstre side 25 Stift 41 Nedre feste
10 Fjær 26 Støter 42 Hjulaksel
11 Stift 27 Mutter 43 Nål
12 Nagle 28 Navoppheng 44 Krok
13 Nagle 29 Navstift 45 Lås
14 Øvre feste 30 Kjettingens tannhjul 46 Aksel
15 Akselskaft 31 Ring 47 Bærekjetting
16 Støtte 32 Aksel
NO
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 2526
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47
VIII. GENERELT DIAGRAM OVER MASKINEN
1
6
5
4
2
3
7
6
