1 Pyörän kotelo 17 Levyn oikea puoli 33 Mutteri
2 Mutteri 18 Laakerin tukirengas 34 Kytkin
3 Tappi 19 Karavaihde 35 Hammastanko
4 Pyörä 20 Vaihteisto 36 Laakerin tukirengas
5 Navan aluslevy 21 Taivutettu levy 37 Kansi
6 Hammasratas 22 Ketju 38 Mutteri
7 Salpa 23 Jarru 39 Aluslevyt
8 Turvasalvan tappi 24 Akseli 40 Pultti
9 Levyn vasen puoli 25 Tappi 41 Alasilmukka
10 Jousi 26 Työnnin 42 Pyörän akseli
11 Tappi 27 Mutteri 43 Neula
12 Niitti 28 Navan ripustus 44 Koukku
13 Niitti 29 Navan tappi 45 Salpa
14 Yläsilmukka 30 Ketjun hammasratas 46 Akseli
15 Akselin tappi 31 Rengas 47 Nostoketju
16 Tuki 32 Akseli
IX. LAITTEEN SÄÄNNÖLLISET TARKASTUKSET
Tarkista säännöllisesti, ettei laitteen osat ole vahingoittuneet. Jos osat vaurioituvat, ne on palautettava myyjälle ja pyydettävä
niiden korjausta.
Mitä pitää tehdä ongelman ilmestyessä?
Pitää ottaa yhteyttä myyjään ja valmistella seuraavat tiedot:
• Laskun numero ja sarjanumero (sarjanumero on laitekilvessä).
• Mahdollisesti valokuva viallisesta osasta.
• Huoltomies osaa paremmin arvioida, mistä ongelmassa on kysymys, jos kuvaat ongelman mahdollisimman tarkasti!
Mitä yksityiskohtaisemmat tiedot ovat, sitä nopeammin voimme auttaa sinua!
HUOMIO! Älä koskaan avaa laitetta neuvottelematta asiakaspalvelun kanssa. Se voi johtaa takuun menetykseen!
Laite ei sisällä mitään terveydelle haitallisia aineita, sen osat on valmistettu metallista. Laite on toimitettava käytöstä
poistamisen jälkeen romuttamoon. On noudatettava kyseisessä maassa voimassa olevia ympäristönsuojelumääräyksiä.
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 2526
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47

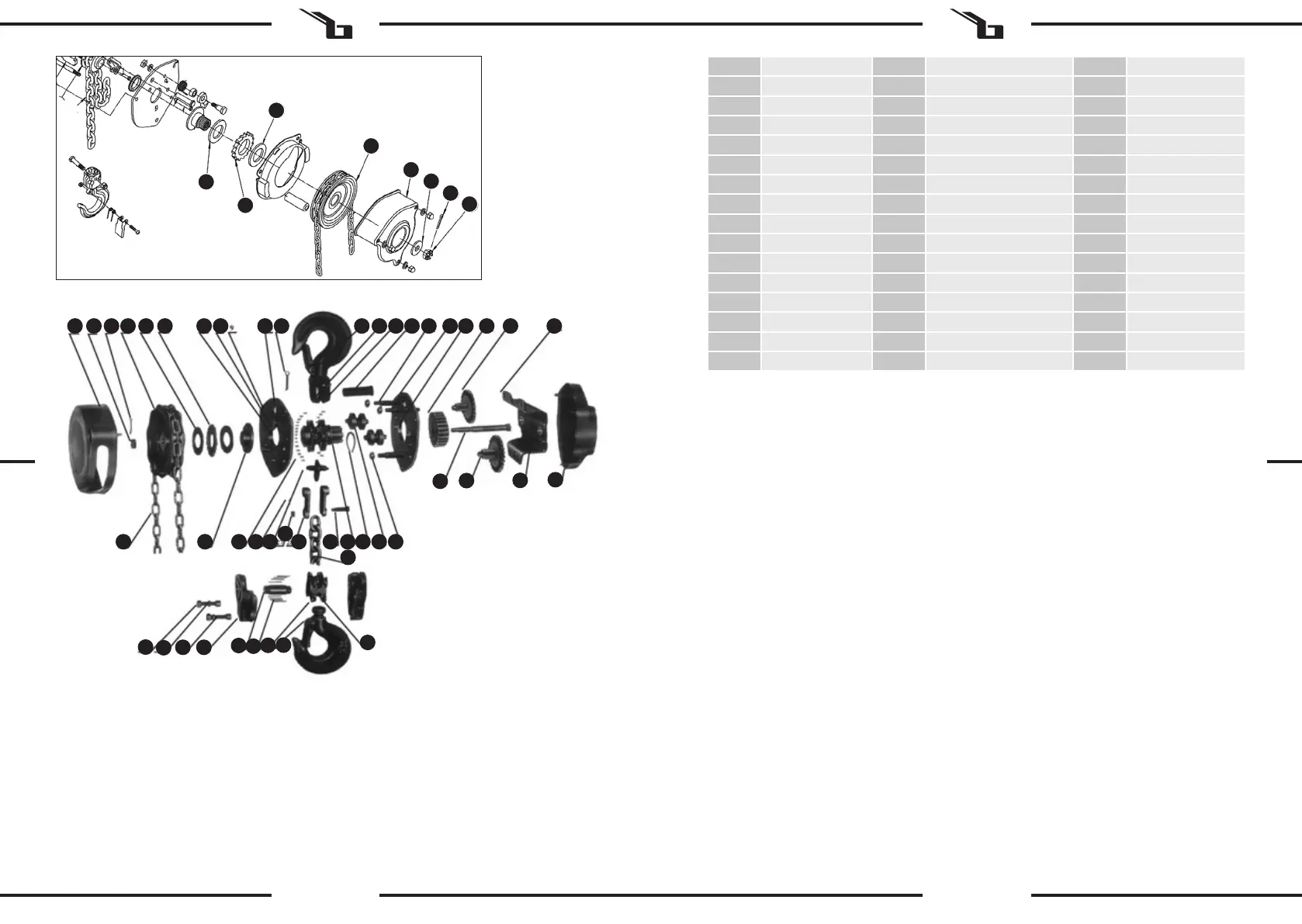

VIII. LAITTEEN YLEISKAAVIO
