IX. A KÉSZÜLÉK RENDSZERES ELLENŐRZÉSE
Rendszeresen ellenőrizze a készülék alkatrészeit, hogy nem sérültek-e. Ha az alkatrészek megsérültek, javításuk érdekében
forduljon a forgalmazóhoz.
Mit tegyen probléma esetén?
Kérjük, lépjen kapcsolatba az eladóval, és készítse elő a következő információkat:
• Számlaszám és sorozatszám (a sorozatszám az adattáblán található).
• Esetleg fénykép a hibás alkatrészről.
• A szervizképviselő jobban meg tudja ítélni, mi a probléma, ha a lehető legpontosabban leírja a hibát. Minél részletesebb
leírást ad, annál gyorsabban fognak tudni segíteni!
VIGYÁZAT! Soha ne nyissa fel a készüléket az ügyfélszolgálattal való konzultáció nélkül. Ez érvénytelenítheti a garanciát!
A gép nem tartalmaz káros anyagokat, alkatrészei fémből készültek. A gép leszerelése után hulladékgyűjtőhelynek kell átadni.
Az adott ország környezetvédelmi előírásait be kell tartani.
1 Kerékház 17 A tányér jobb oldala 33 Anya
2 Anya 18 Csapágytámasztó gyűrű 34 Kupplung
3 Csap 19 Orsóáttétel 35 Fogaskerék
4 Tárcsa 20 Áttétel 36 Csapágytámasztó gyűrű
5 Agy alátéte 21 Hajlított lemez 37 Fedő
6 Kilincskerék 22 Lánc 38 Anya
7 Racsni 23 Fék 39 Alátét
8 Racsni-tű 24 Csap 40 Csavar
9 A tányér bal oldala 25 Tüske 41 Alsó retesz
10 Rugó 26 Tolórúd 42 Tányértengely
11 Csap 27 Anya 43 Tű
12 Szegecs 28 Agyfelfüggesztés 44 Horog
13 Szegecs 29 Agy-tengely 45 Retesz
14 Felső retesz 30 Lánc fogaskereke 46 Csap
15 Tengely-tüske 31 Gyűrű 47 Teherlánc
16 Támaszték 32 Csap

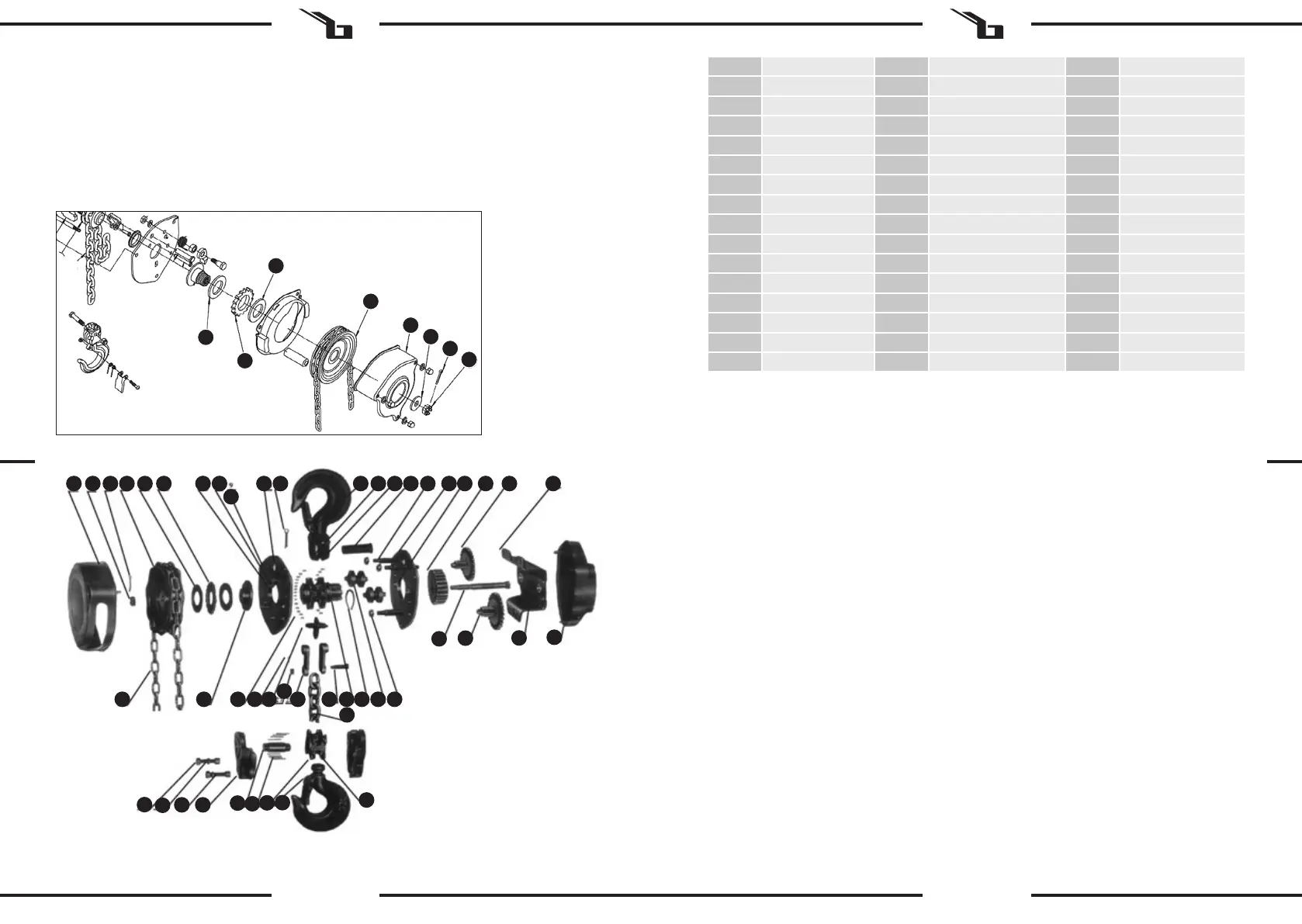

VIII. A GÉP ÁLTALÁNOS ÁBRÁJA
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 2526
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47
9
VIGYÁZAT!
A csörlő 5 hónapos használata után (hozzávetőlegesen, ha a csörlőt több mint 1500-szor fogják használni – napi 10
alkalommal) a súrlódó lemezeket ki kell cserélni. A súrlódó lemezek cseréje:
1. Csavarja le a fedelet 1.
2. Távolítsa el az osztócsapot 2.
3. Csavarja ki az anyát 3, távolítsa el az alátétet 4.
4. Lazítsa meg a lánckereket 5.
5. Távolítsa el a súrlódó lemezt 6.
6. Távolítsa el a racsnis kereket.
7. Távolítsa el a súrlódó lemezt 6.
8. Szerelje össze fordított sorrendben új súrlódó lemezekkel.
1
6
5
4
2
3
7
