BESCHRIJVING MENU:
• DELETE DATA (verwijderen van opgeslagen
gegevens):
CURRENT DATA (huidige data: door te bevestigen
met de linkerknop worden de laatst gemeten
gegevens verwijderd)
CURRENT GROUP (huidige groep: door te
bevestigen met de linkerknop worden de
laatste groepgegevens verwijderd)
• RECALL (laatst gemeten waarden)
• BROWSE STAT. (meetstatistieken):
NUMBER(aantal)
MEAN (gemiddeld meetresultaat)
MIN (laagste meting)
MAX (hoogste meting)
SDEV(deviatie)
• OPTIONS(opties):
MEASURE MODE (meetmodus):
o SINGLE (enkele meetmodus: plaats sonde snel
en nauwkeurig op het meetoppervlak)
LANGUAGE(taalkeuze):
o ENGLISH(Engels)
o GERMAN(Duists)
o RUSSIAN(Russisch)
o CHINESE(Chinees)
AUTO POWEROFF (aan-/uitschakelen automatische
uitschakeling):
o DISABLE(uit)
o ENABLE(aan)
• LIMIT (diktelimiet gemeten materiaal):
o SETTINGS(instellingen):
o HIGH LIMIT (maximale dikte van gemeten materiaal)
o LOW LIMIT (minimale dikte van gemeten materiaal)
CLEAR (verwijderen ingestelde limieten)
• CALIBRATION(kalibratie):
POINT CAL (aanbevolen kalibratie voor de foutmarge
meting ±1-2%+1μm):
o DISABLE(uit)
o ENABLE(aan)
o CLEAR MAGNETIC (verwijderen van
kalibratiegegevens voor ferromagnetische
materialen)
o CLEAR EDDY (verwijderen van kalibratiegegevens
voor niet-ferromagnetische materialen) (alleen voor
modellen SBS - CT- 123, SBS-CT- 123E/SBS-CT-500/
SBS-CT-2000)
14. Rechterknop: beeld draaien; aan-/Uitschakelen
displayverlichting in de meetmodus (ingedrukt
houden); bevestigien invoer in de rechteronderhoek
in menu (een keer indrukken);
15. sonde
16. groef V
17. kalibratiefolie
18. kalibratieplaatje
19. batterijklepje
20. soort materiaal: F – ferromagnetisch; N – niet-
ferromagnetisch
21. USB-interface
2.2 Voorbereiding voor werking
Batterijinvoer
Verwijder de klep door de schroeven eruit te draaien. plaats
batterijen volgens de markeringen en de afbeelding op
apparaat. Plaats de klep terug en zet de schroeven vast.
Verwissel de batterijen alleen wanneer apparaat uit staat.
2.3 Werken met het apparaat
Aan-/Uitzetten meter
Apparaat wordt aan- en uitgezet met de POWER-knop.
Apparaat schakelt zich vanzelf uit na 3 minuten niet gebruikt
te zijn (indien de functie Auto PowerO is aangezet).
Eerste gebruik
Wanneer apparaat voor het eerst wordt ingeschakeld, staat
deze in de fabrieksmodus, d.w.z.: Measure Mode -> Single,
Probe mode -> Auto, Group Mode - > Direct. Voor het
eerste gebruik dient het apparaat gekalibreerd te worden
(kalibratie wordt verderop beschreven onder het kopje
Kalibratie).
Metingen uitvoeren
Zet om een meting uit te voeren de sonde op het te meten
oppervlak, en lees na het geluidssignaal de waarde af.
LET OP! Houd apparaat tijdens het inschakelen minimaal
5cm van metalen objecten vandaan!
LET OP! Metingen van poreuze, oneen oppervlakken
kunnen tot foutieve metingen leiden!
LET OP! Nadat het apparaat in de DIR-modus is gestart
toont het display niets, in de GEN-modus toont het display
het laatste meetresultaat en hun gemiddelde metingen.
Gebruiker kan de meetparameters en hun weergave
instellen door deze in het menu van het apparaat te
wijzigen.
o CONTINOUS (doorgaande meting - alleen
beschikbaar in modeu SBS-CT-123/ SBS-CT-2000):
plaats sonde op het meetoppervlak, en hou deze
daar)
GROUP MODE (keuze bewaarmodus):
o DIRECT (instelling bewaren van gegevensin tijdelijk
geheugen. Als tijdelijk geheugen van het apparaat
vol zit, worden de meetwaarden overschreven, na
uitschakelen van apparaat in deze modus gaan de
gegevens verloren.)
o GENERAL1
o GENERAL2
o GENERAL3
o GENERAL4 ( voor alle functies General1 tot
General4: instellen van bewaren van gegevens in
langetermijnsgeheugen. Als het geheugen van het
apparaat vol raakt, blijft het apparaat metingen
uitvoeren, maar worden deze niet bewaard of
meegenomen voor de statistieken, en op display
verschijnt het symbool ‘’. Gegevens blijven bewaard
na het uitschakelen van het apparaat
Let op: Iedere bewaarmodus beschikt over eigen
instellingen voor limieten ter noticatie, kalibratie.
PROBE MODE (materiaalkeuze) (alleen voor modellen SBS
- CT- 123, SBS-CT- 123E/SBS-CT-500/SBS-CT-2000):
o AUTO(automatisch: in deze modus detecteert meter
zelf het gemeten materiaal)
o MAGNETIC (ferromagnetische materialen)
o EDDY CURRENT (andere materialen)
UNIT SETTINGS (keuze meeteenheden):
o μm
o mils
o mm
SPEED (snelheid van de meting):
o NORMAL(normaal)
o FAST(snel)
1. Huidige opslagmodus:
DIR – gekozen modus Direct
GENn(n=1-4) – gekozen modus General
2. Noticatie voor minimale en maximale waarde
3. meetmodus (alleen van toepassing op model SBS -
CT- 123/ SBS-CT-2000):
AUTO
MAG
EDDY
4. huidige meting
5. meetstatistieken
6. indicator auto-uitschakeling
7. indicator USB-aansluiting
8. eenheid diktemeting (μm, mm, mils)
9. Indicator batterijstatus
10. kalibratieknop: aan-/uitschakelen kalibratiemodus
(een keer indrukken)
11. On/O-knop: aan-/uitschakelen apparaat (een keer
indrukken);
12. kalibratieknop ZERO: terug naar meetmodus
vanuit het menu (een keer indrukken); kalibratie
zero(verderop beschreven); resetten (verderop
beschreven)
1. Huidige opslagmodus:
DIR – gekozen modus Direct
GENn(n=1-4) – gekozen modus General
2. Noticatie voor minimale en maximale waarde
3. meetmodus:
AUTO
MAG
EDDY
4. huidige meting
5. meetstatistieken
6. indicator auto-uitschakeling
7. indicator USB-aansluiting
8. eenheid diktemeting (μm, mm, mils)
9. Indicator batterijstatus
10. On/O-knop: aan-/uitschakelen apparaat (een keer
indrukken), resetten (verderop beschreven);
11. Bovenste knop: naar boven scrollen in de MENU-
opties, verhogen van waarde, verwijderen laatste
meting (een keer indrukken) ;
12. Onderste knop: naar beneden scrollen in de MENU-
opties, verlagen van waarde, resetten (verderop
beschreven) ;
13. Linkerknop: naar menu gaan vanuit de meetmodus;
bevestigen invoer in de linkeronderhoek in het menu
(een keer indrukken);
19
1
4
5
6
7
12
2 21 3
20
8
9
11
14
16
15
17
18
13
10
Product voldoet aan geldende
veiligheidsnormen.
Lees voor gebruik de gebruiksaanwijzing
Product moet worden gerecycled.
LET OP! De tekeningen in deze gebruiksaanwijzing
zijn bedoeld als illustratie en kunnen op details
afwijken van het daadwerkelijke uiterlijk van het
product.
Omschrijving van symbolen
2. Gebruiksvoorwaarden
De lakdiktemeter is een apparaat dat is ontworpen om
de dikte van verf, lak e.d. op metalen elementen te meten
zonder ingreep.
Gebruiker is verantwoordelijk voor eventuele schade
veroorzaakt door niet-beoogd gebruik.

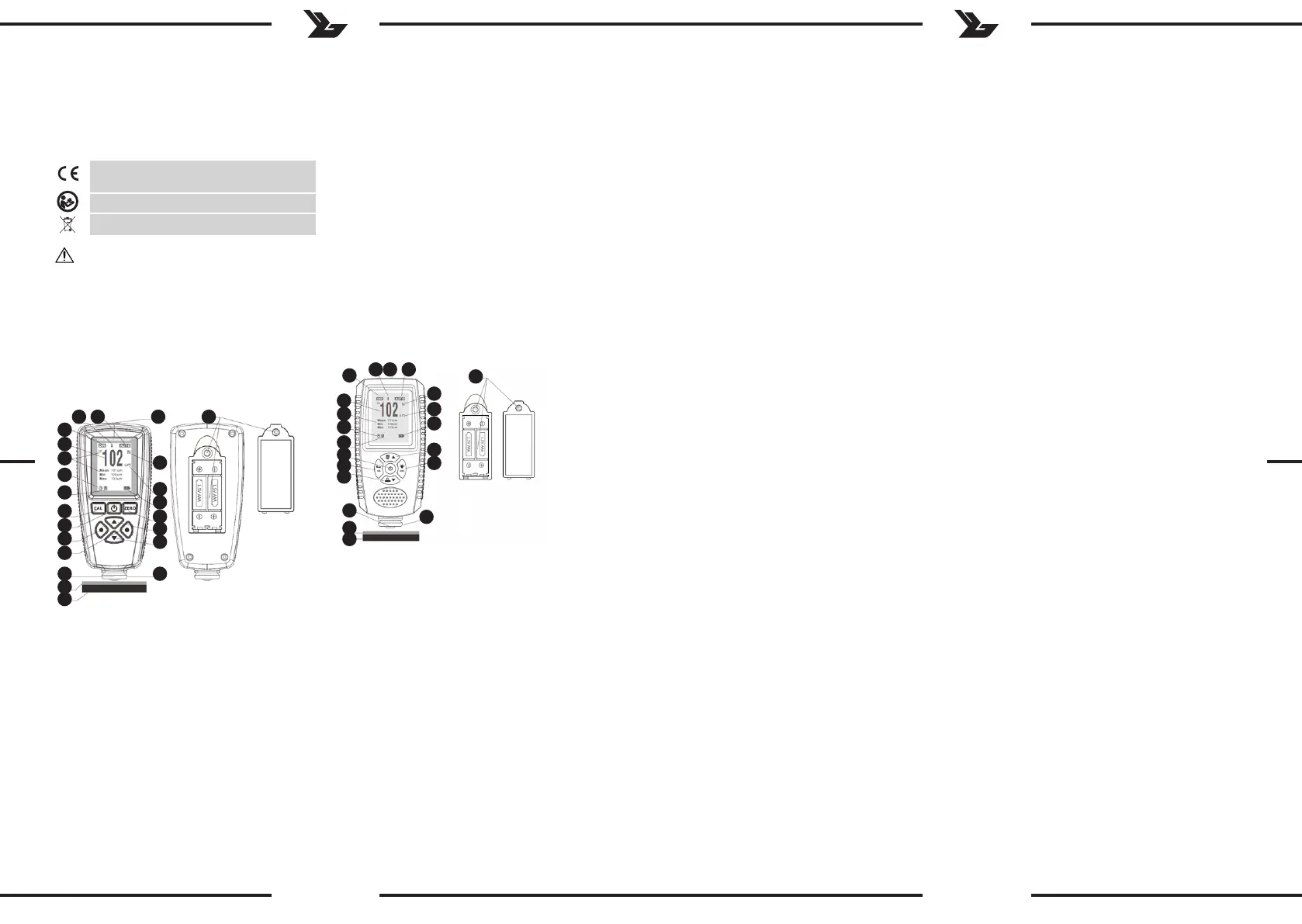

2.1 Beschrijving van het apparaat
SBS-CT-123/SBS-CT-123 PRO/SBS-CT-2000
2 3 23
1
4
5
6
7
10
11
15
16
17
19
20
18
14
13
12
9
8
22
21
13. Bovenste knop: naar boven scrollen in de MENU-
opties, verhogen van waarde, verwijderen laatste
meting (een keer indrukken) ;
14. Onderste knop: naar beneden scrollen in de MENU-
opties, verlagen van waarde, verversen van display
(een keer indrukken) ;
15. Linkerknop: naar menu gaan vanuit de meetmodus;
bevestigen invoer in de linkeronderhoek in het menu
(een keer indrukken);
16. Rechterknop: beeld draaien; aan-/Uitschakelen
displayverlichting in de meetmodus (ingedrukt
houden); bevestigien invoer in de rechteronderhoek
in menu (een keer indrukken);
17. sonde
18. groef V
19. kalibratiefolie
20. kalibratieplaatje
21. batterijklepje
22. soort materiaal: F – ferromagnetisch; N – niet-
ferromagnetisch (alleen van toepassing voor model
SBS - CT- 123/ SBS-CT-2000)
23. USB-interface
SBS-CT-123E/SBS-CT-500
De fabrikant behoudt zich het recht voor om wijzigingen aan
te brengen om de kwaliteit te verbeteren. Door technische
ontwikkelingen en mogelijkheden voor lawaaibeperking te
volgen, is het apparaat zo ontworpen en gebouwd dat het
risico als gevolg van geluidsemissie tot het laagste niveau
wordt beperkt.
NL NL
Rev. 03.01.2022 Rev. 03.01.2022
