* aplikované na kolísání vysoké/nízké teploty.
** aplikováno na stabilitu měření různých kovů
1. VŠEOBECNÝ POPIS
Návod slouží jako nápověda pro bezpečné a spolehlivé
používání. Výrobek je navržen a vyroben přesně podle
technických údajů s použitím nejnovějších technologií
a komponentů a se zachováním nejvyšších jakostních
standardů.
Popis
parametru
Hodnota parametru
Název
výrobku
Zařízení na měření
tloušťky vrstvy
Model SBS-
CT-123
SBS-CT-123
PRO
SBS-CT-
123E
Typ baterie 2 x 1,5V AAA
Měřicí metoda Mag-
netická
indukce
(fero-
magneti-
ka)/Vířivý
proud
(jiné ma-
teriály)
Magnetická
indukce
(feromagne-
tika)
Mag-
netická
indukce
(feromag-
netika)/
Vířivý
proud
(jiné ma-
teriály)
Rozsah měření
[µm]
0-1400 0-5000 0-500
Přesnost
měření
±2,5% +
1µm
±
(3%
+
2μm)
(≤
3000
μm)*
± (5%
+2μm)
(>
3000
μm)**
±1%
+ 1µm
Rozlišení 0µm~99.9µm (0.1µm)
100µm~999µm (1µm)
>1000µm (0.01mm)
0µm~
99.9µm
(0.1µm)
>100µm
(1µm)
Jednotka
měření
µm, mm, mils
Minimální
průměr
měřené
oblasti [mm]
Φ20
Minimální
poloměr
zakřivení [mm]
5 – vypuklý povrch
25 – vydutý povrch
Minimální
tloušťka
materiálu
[mm]
0,2 (fero-
magneti-
ka )
0,05 (jiné
materi-
ály)
0,2 (feromag-
netika )
0,2
(feromag-
netika)
0,05 (jiné
materiály)
Okolní teplota
[°C]/ Provozní
vlhkost [%]
0÷50 / 20÷90
Podmínky
uskladnění
[°C]
-10÷60
Rozměry
VxŠxH [mm]
112x
53x
24
111x
53x
24
112x
54x
30
Hmotnost [kg] 0,093 0,092 0,095
TECHNICKÉ ÚDAJE
PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE
TENTO NÁVOD A SNAŽTE SE JEJ POCHOPIT.
Pro zajištění dlouhého a spolehlivého fungování zařízení
provádějte pravidelný servis a údržbu v souladu s pokyny
uvedenými v tomto návodu. Technické údaje a specikace
uvedené v návodu k obsluze jsou aktuální. Výrobce si
vyhrazuje právo provádět změny pro zvýšení kvality.
NÁVOD K OBSLUZE
CZ
Název výrobku Zařízení na měření
tloušťky vrstvy
Model SBS-CT- 2000 SBS-CT- 500
Typ baterie 2 x 1,5V AAA
Měřicí metoda Magnetická indukce
(feromagnetika)/Vířivý proud
(jiné materiály)
Rozsah měření
[µm]
0-2000 0-500
Přesnost měření ± (3%
+ 2μm)
(≤
3000
μm)*
± (5%
+2μm)
(>
3000
μm)**
±1% + 1μm
Rozlišení 0μm ~ 99.9μm
(0.1μm)
100μm ~ 999μm
(1μm)
> 1000μm
(0.01mm)
0μm ~
99.9μm
(0.1μm)
> 100μm
(1μm)
Jednotka měření µm, mm, mils
Minimální průměr
měřené oblasti
[mm]
Φ20
Minimální
poloměr zakřivení
[mm]
5 – vypuklý povrch
25 – vydutý povrch
Minimální
tloušťka materiálu
[mm]
0,2 (feromagnetika)
0,05 (jiné materiály)
Okolní teplota
[°C]/ Provozní
vlhkost [%]
0÷50 / 20÷90
Podmínky
uskladnění
[°C]
-10÷60
Rozměry VxŠxH
[mm]
110x50x23 105x 53x23
Hmotnost [kg] 0,6
Rev. 03.01.2022
5. statistiky měření
6. kontrolka autovypnutí
7. kontrolka připojení USB
8. jednotka měřené tloušťky (μm, mm, mils)
9. kontrolka stavu baterie
10. kalibrační tlačítko: vstup/výstup do/z režimu
kalibrace (jedno stisknutí)
11. tlačítko On/O: zapnutí/vypnutí zařízení (jedno
stisknutí);
12. tlačítko ZERO: zpět do režimu měření z režimu menu
(jedno stisknutí); kalibrace nuly (zero) (popsáno
v další části); reset (popsáno v další části)
1. Aktuální režim ukládání:
DIR – vybraný režim Direct
GENn(n=1-4) – vybraný režim General
2. spodní a horní mez alarmu
3. režim měření:
AUTO
MAG
EDDY
4. aktuálně změřená hodnota
5. statistiky měření
6. kontrolka autovypnutí
7. kontrolka připojení USB
8. jednotka měřené tloušťky (μm, mm, mils)
9. kontrolka stavu baterie
10. tlačítko On/O: zapnutí/vypnutí zařízení (jedno
stisknutí); reset (popsáno v další části);
11. Horní tlačítko: posun nahoru mezi položkami MENU,
zvýšení číselné hodnoty, mazání posledního měření
(jedno stisknutí);
12. Spodní tlačítko: posun dolů mezi položkami MENU;
snížení číselné hodnoty, reset (popsáno v další části);
13. Levé tlačítko: vstup do menu z režimu měření;
potvrzování příkazů z levého spodního rohu v menu
(jedno stisknutí);
14. Pravé tlačítko: otočení obrazovky; zapnutí/vypnutí
podsvícení displeje v režimu měření (stisknutí
a přidržení); potvrzování příkazů z pravého spodního
rohu v menu (jedno stisknutí);
19
1
4
5
6
7
12
2 21 3
20
8
9
11
14
16
15
17
18
13
10
CZ
Výrobek splňuje požadavky příslušných
bezpečnostních norem.
Před použitím se seznamte s návodem.
Recyklovatelný výrobek.
POZOR! Obrázky v tomto návodu jsou ilustrační.
V některých detailech se od skutečného vzhledu
stroje mohou lišit.
Údaje změřené zařízením nesmí tvořit základ pro
nanční vyúčtování ani poskytování nebo potvrzování
obchodních informací!
2. Zásady používání
Měřič tloušťky laku je zařízení určené pro nedestruktivní
kontrolu tloušťky barvy, laku či také povlaků na kovových
součástech.
Odpovědnost za veškeré škody vzniklé v důsledku
použití zařízení v rozporu s určením nese uživatel.

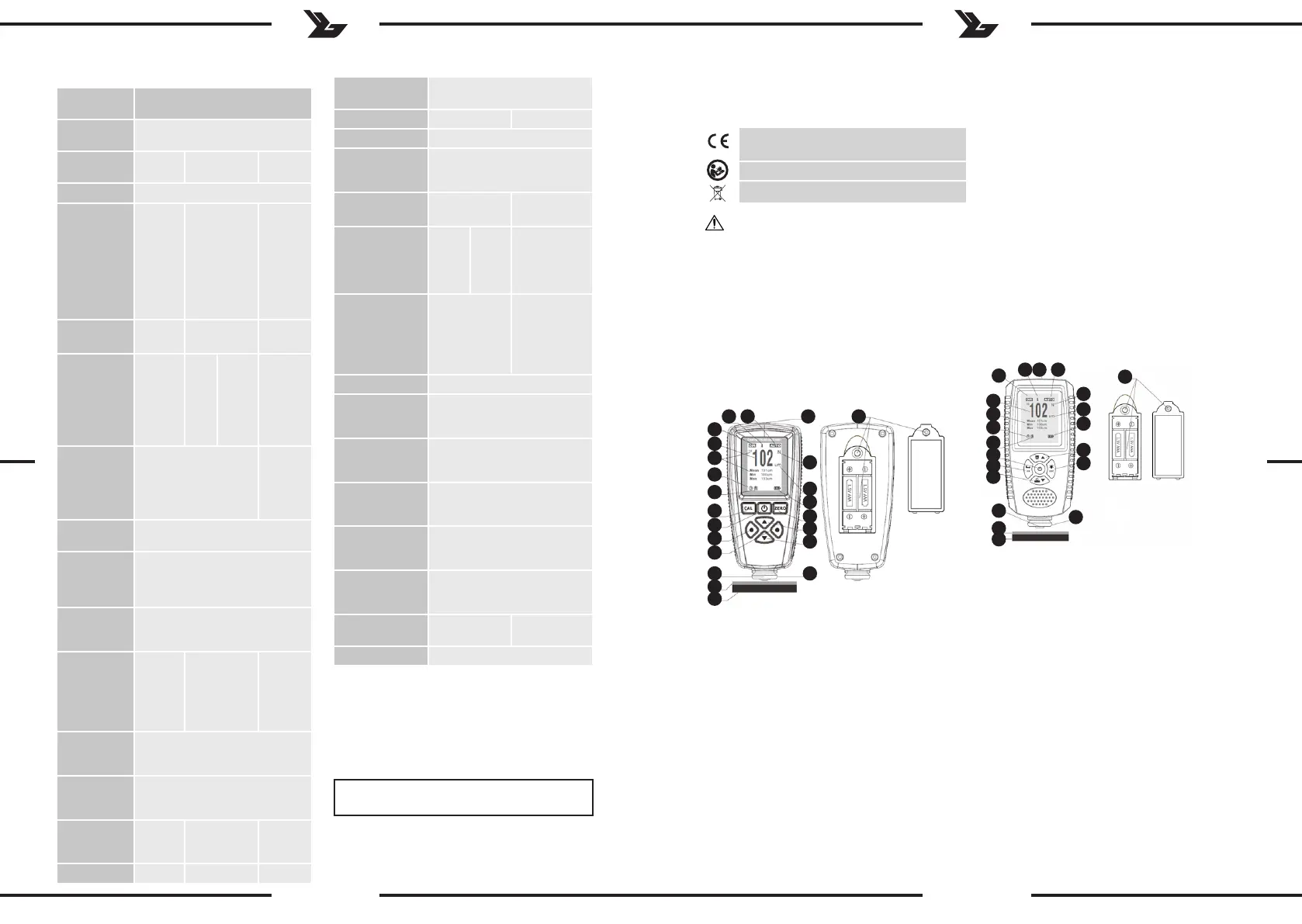

2.1 Popis zařízení
SBS-CT-123/SBS-CT-123 PRO/SBS-CT-2000
1. Aktuální režim ukládání:
DIR – vybraný režim Direct
GENn(n=1-4) – vybraný režim General
2. spodní a horní mez alarmu
3. režim měření (týká se pouze modelu SBS - CT- 123/
SBS-CT-2000):
AUTO
MAG
EDDY
4. aktuálně změřená hodnota
2 3 23
1
4
5
6
7
10
11
15
16
17
19
20
18
14
13
12
9
8
22
21
Vysvětlení symbolů
13. Horní tlačítko: posun nahoru mezi položkami MENU,
zvýšení číselné hodnoty, mazání posledního měření
(jedno stisknutí);
14. Spodní tlačítko: posun dolů mezi položkami MENU;
snížení číselné hodnoty, obnovení displeje (jedno
stisknutí);
15. Levé tlačítko: vstup do menu z režimu měření;
potvrzování příkazů z levého spodního rohu v menu
(jedno stisknutí);
16. Pravé tlačítko: otočení obrazovky; zapnutí/vypnutí
podsvícení displeje v režimu měření (stisknutí
a přidržení); potvrzování příkazů z pravého spodního
rohu v menu (jedno stisknutí);
17. sonda
18. výřez V
19. kalibrační fólie
20. kalibrační destička
21. kryt baterie
22. druh materiálu: F – feromagnetický;
N – neferomagnetický (týká se pouze modelu
SBS - CT- 123/ SBS-CT-2000)
23. USB rozhraní
SBS-CT-123E/SBS-CT-500
Rev. 03.01.2022
Vzhledem k technickému pokroku a možnosti omezení
hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí
vyplývající z emise hluku bylo omezeno na nejnižší úroveň.
