KÉSZÜLÉK MENÜ LEÍRÁSA:
• DELETE DATA (a mentett adatok törlése):
» CURRENT DATA (aktuális adatok: a bal gombbal
történő megerősítés törli az utoljára mért adatot)
» CURRENT GROUP (jelenlegi csoport: a bal gombbal
történő megerősítés törli a teljes, utoljára mért
adatcsoportot)
• RECALL (utolsó mérés eredmények)
• BROWSE STAT. (mérési statisztikák):
» NUMBER(mennyiség)
» MEAN (mérések átlagértéke)
» MIN (legkisebb mért érték)
» MAX (legnagyobb mért érték)
» SDEV(eltérés)
• OPTIONS(opciók):
» MEASURE MODE (mérési mód kiválasztása):
o SINGLE (egyszeri mérés: gyorsan és
hatékonyan helyezze rá és emelje fel a
mérőszondát a mért felületről)
LANGUAGE(nyelv választása):
o ENGLISH(angol)
o GERMAN(német)
o RUSSIAN(orosz)
o CHINESE(kínai)
AUTO POWEROFF (az automatikus leállítás aktiválása
/ deaktiválása):
o DISABLE(inaktív)
o ENABLE(aktív)
• LIMIT (a mért anyag vastagságának határa):
o SETTINGS(beállítások):
o HIGH LIMIT (a mért anyag vastagságának maximális
határa)
o LOW LIMIT (a mért anyag vastagságának minimális
határa)
- CLEAR (a beállított határértékek törlése)
• CALIBRATION(kalibració):
- POINT CAL (kalibrálás javasolt a ± 1-2% + 1μm
mérési hibatartományhoz):
o DISABLE(inaktív)
o ENABLE(aktív)
o CLEAR MAGNETIC (a ferromágneses anyagok
kalibrációs adatainak törlése)
o CLEAR EDDY (a nem ferromágneses anyagok
kalibrációs adatainak törlése) (csak az SBS - CT- 123,
SBS-CT- 123E/SBS-CT-500/SBS-CT-2000 típusokra
vonatkozik)
- ZERO CAL (kalibrálás javasolt a ± 2-1% + 1μm mérési
hibatartományhoz):
o CLEAR MAGNETIC (a ferromágneses anyagok
kalibrációs adatainak törlése)
14. Jobb gomb: képernyő elforgatása; a kijelző
háttérvilágításának be- és kikapcsolása mérési
módban (nyomva tartva); menü módban parancsok
megerősítése a jobb alsó sarokból (egyszeri
megnyomás);
15. szonda
16. V barázda
17. kalibráló fólia
18. kalibráló lemez
19. elemtartó fedél
20. anyag típusa: F - ferromágneses; N - nem
ferromágneses
21. USB interfész
2.2 Beüzemelés előtt
Elemek beszerelése
Szerelje le a fedelet a csavarok kicsavarásával. helyezze be
az elemeket a készüléken lévő jelölések és rajzok szerint.
Szerelje fel a fedelet a készülékre csavarva. Elemcsere csak
kikapcsolt készüléknél.
2.3 A készülék használata
A mérőkészülék be- és kikapcsolása
A készülék be- és kikapcsolása a POWER gomb
megnyomásával történik. A készülék 3 perc inaktivitás után
automatikusan kikapcsol (ha az Auto PowerO aktív).
Első beindítás
Az első indításkor a készülék a gyári beállítási módban
indul, azaz: Measure Mode -> Single, Probe mode -> Auto,
Group Mode - > Direct. Az első használat előtt a készüléket
kalibrálni kell (a készülék kalibrálását részletesebben a
kézikönyv Kalibrálás című részében ismertetjük).
Mérések készítése
A mérés elvégzéséhez helyezze a készülék szondáját a
vizsgált felületre, majd hangjelzés hallatán olvassa le a
mért értéket.
VIGYÁZAT! A készülék bekapcsolásakor tartsa a készüléket
legalább 5 cm távolságra a fém tárgyaktól!
VIGYÁZAT! Porózus, egyenetlen felületek mérése hibás
leolvasást eredményezhet!
VIGYÁZAT! A készülék DIR módban történő indítása után a
kijelző üres lesz, GEN módban az utoljára mért eredmény
és azok átlagértékei jelennek meg a kijelzőn.
A felhasználó beállíthatja és megjelenítheti a mérési
paramétereket az értékük módosításával a készülék
menüjében.
o CONTINOUS (folyamatos mérés - a funkció csak az
SBS-CT-123 / SBS-CT-2000 modellnél érhető el):
helyezze a szondát a mért felületre, ne emelje fel a
szondát
GROUP MODE (regisztrálási mód kiválasztása):
o DIRECT (beállítás a mérések ideiglenes memóriába
mentéséhez. Miután a készülék ideiglenes memóriája
megtelt, a mérések felülíródnak, a készülék ebben
az üzemmódban történő kikapcsolása után minden
mérési adat elveszik.)
o GENERAL1
o GENERAL2
o GENERAL3
o GENERAL4 (Minden General1–General4 opcióhoz:
a mérések hosszú távú memóriába mentésének
beállítása. A memória megteltét követően a készülék
folytatja a méréseket, de azok nem kerülnek mentésre
és nem szerepelnek a statisztikákban, a kijelzőn az „”
szimbólum jelenik meg. A készülék kikapcsolása után
a mérések továbbra is a készülékben maradnak
Figyelem: Minden rögzítési módnak egyedi beállításai
vannak a riasztási határértékekhez, a kalibrációhoz.
PROBE MODE (anyag kiválasztása) (csak az SBS - CT- 123,
SBS-CT- 123E/SBS-CT-500/SBS-CT-2000 típusokra
vonatkozik):
o AUTO(automatikus: ebben az üzemmódban a mérő
maga érzékeli a mért anyag típusát)
o MAGNETIC (ferromagnetikus anyagok)
o EDDY CURRENT (egyéb anyagok)
UNIT SETTINGS (mérési mód kiválasztása):
o μm
o mils
o [mm]
SPEED (mérési sebesség kiválasztása):
o NORMAL(normál)
o FAST(gyors)
1. Jelenlegi regisztrálási mód:
DIR – Közvetlen mód kiválasztása
GENn (n = 1-4) - Általános mód kiválasztva
2. alacsony és felső határérték riasztás
3. mérési mód (csak az SBS - CT-123 / SBS-CT-2000
modellre vonatkozik):
AUTO
MAG
EDDY
4. jelenlegi mérés
5. mérési statisztikák
6. automatikus kikapcsolás jelző
7. USB csatlakozás jelzőfénye
8. a mért vastagság mértékegysége (μm, mm, mil)
9. elemek állapotát jelző fény
10. kalibrálás gomb: be/kilépés a kalibrálási módból
(egyszeri megnyomás)
11. On/O gomb: a készülék be- és kikapcsolása
(egyszeri megnyomás);
12. ZERO kalibráló gomb: visszatérés a mérési módba a
menü módból (egyszeri megnyomás); nulla kalibrálás
(leírás később); reset (leírás később)
1. Jelenlegi regisztrálási mód:
DIR – Közvetlen mód kiválasztása
GENn (n = 1-4) - Általános mód kiválasztva
2. alsó és felső határérték riasztás
3. Mérési mód:
AUTO
MAG
EDDY
4. jelenlegi mérés
5. mérési statisztikák
6. automatikus kikapcsolás jelző
7. USB csatlakozás jelzőfénye
8. a mért vastagság mértékegysége (μm, mm, mil)
9. elemek állapotát jelző fény
10. On/O gomb: a készülék be-/kikapcsolása (egyszeri
megnyomás), reset (később ismertetjük);
11. Felső gomb: felfelé görgetés a MENU opciók között,
számérték növelése, utolsó mérés törlése (egyszeri
megnyomás);
12. Alsó gomb: lefelé mozog a MENU opciók között;
számérték csökkentése, reset (később ismertetjük);
13. Bal gomb: belépés a menü módba a mérési módból;
menü módban parancsok megerősítése a bal alsó
sarokból (egyszeri megnyomás);
19
1
4
5
6
7
12
2 21 3
20
8
9
11
14
16
15
17
18
13
10
A termék megfelel a vonatkozó biztonsági
szabványok követelményeinek.
Használat előtt olvassa el a használati utasítást
Újrahasznosítható termék.
FIGYELEM! A használati utasítás illusztrációi
szemléltető jellegűek és bizonyos részletekben
eltérhetnek a tényleges terméktől.
Szimbólummagyarázat
A készülék által közölt adatok nem szolgálhatnak alapul
sem pénzügyi elszámolásokhoz, sem kereskedelmi
információszolgáltatáshoz, visszaigazoláshoz!
2. Üzemeltetés szabályai
A lakkvastagság-mérő egy olyan eszköz, amely az
acélelemeken lévő festék, lakk stb. bevonat vastagságának
non-invazív ellenőrzésére szolgál.
A felhasználó felelős a nem rendeltetésszerű
használatból eredő bármilyen károkért.

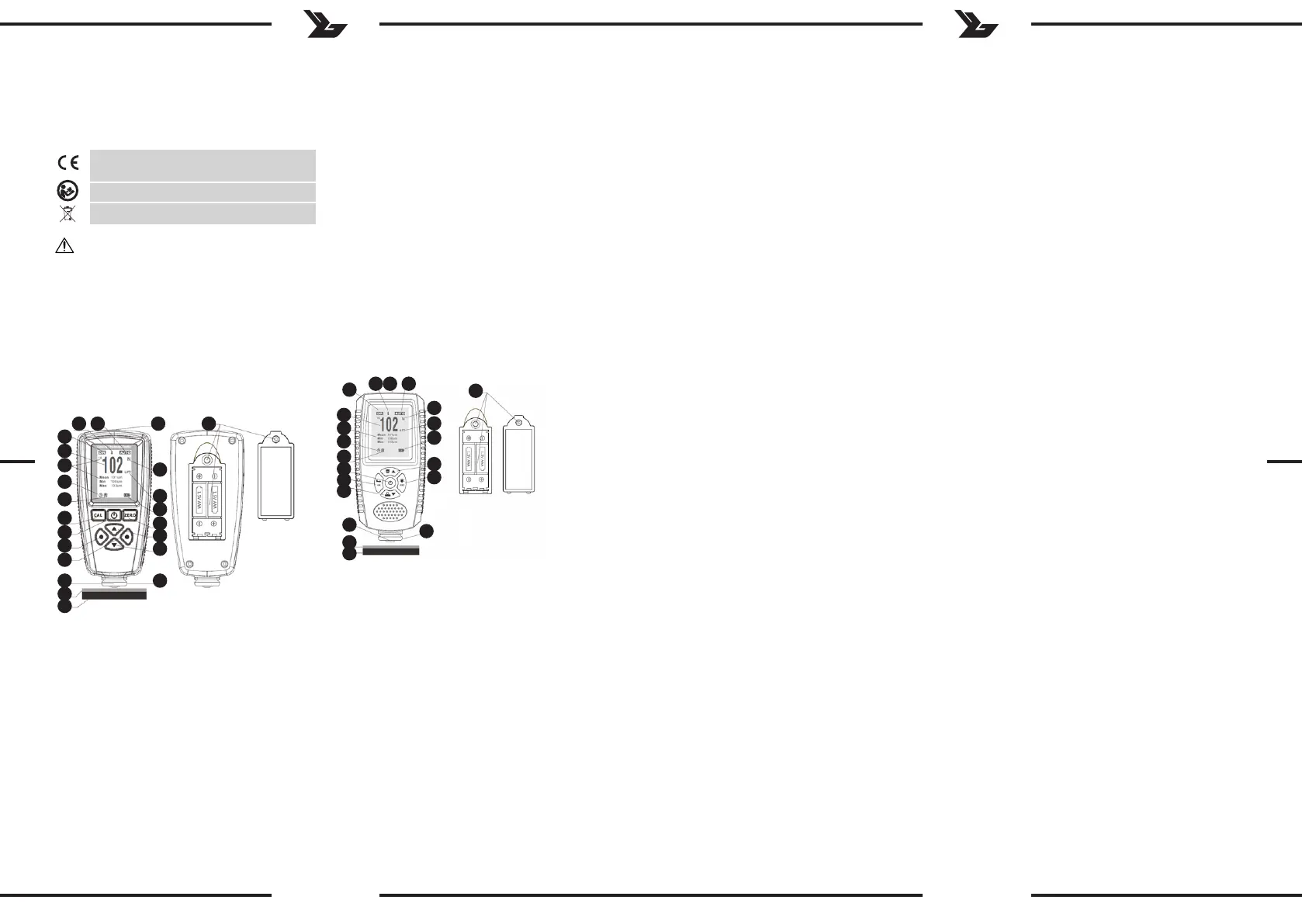

2.1 A készülék leírása
SBS-CT-123/SBS-CT-123 PRO/SBS-CT-2000
2 3 23
1
4
5
6
7
10
11
15
16
17
19
20
18
14
13
12
9
8
22
21
13. Felső gomb: felfelé görgetés a MENU opciók között,
számérték növelése, utolsó mérés törlése (egyszeri
megnyomás);
14. Alsó gomb: lefelé mozog a MENU opciók között; a
számérték csökkentése, a kijelző frissítése (egyszeri
megnyomás);
15. Bal gomb: belépés a menü módba a mérési módból;
menü módban parancsok megerősítése a bal alsó
sarokból (egyszeri megnyomás);
16. Jobb gomb: képernyő elforgatása; a kijelző
háttérvilágításának be- és kikapcsolása mérési
módban (nyomva tartva); menü módban parancsok
megerősítése a jobb alsó sarokból (egyszeri
megnyomás);
17. szonda
18. V barázda
19. kalibráló fólia
20. kalibráló lemez
21. elemtartó fedél
22. anyag típusa: F - ferromágneses; N - nem
ferromágneses (csak az SBS - CT-123 / SBS-CT-2000
modellhez)
23. USB interfész
SBS-CT-123E/SBS-CT-500
javítására, módosítására. A legújabb műszaki megoldások
és a zajcsökkentési technológiák gyelembe vételével
a készülék úgy lett megtervezve és megépítve, hogy
a zajkibocsátásból eredő esetleges kockázat a lehető
legalacsonyabb legyen.
