186 187
Rev. 04.04.2022 Rev. 04.04.2022

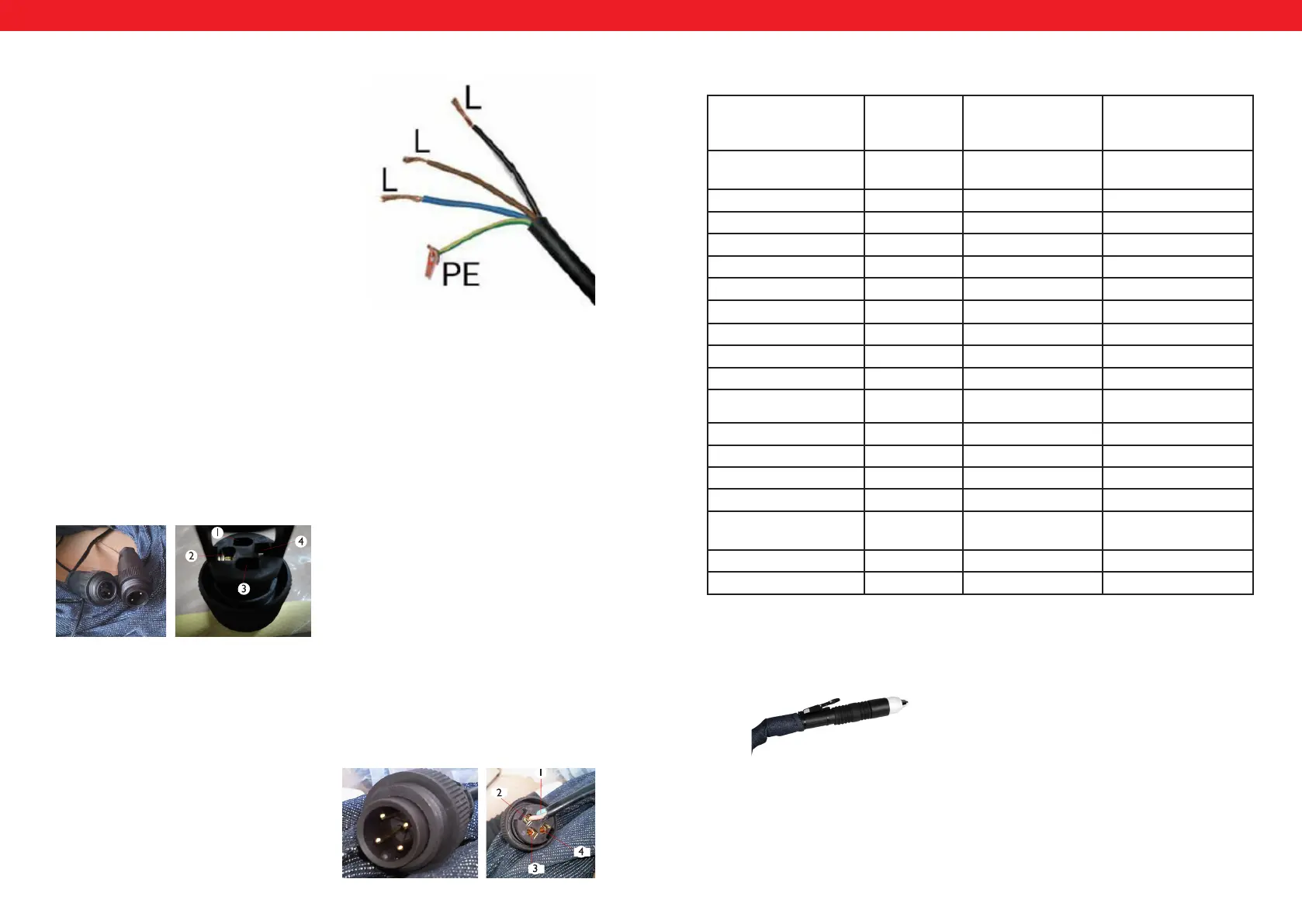

S-Plasma 85H + 125H / 85CNC + 125CNC anslutning.
Strömförsörjning.
Den gulgröna ledningen används som skyd-
dstrådskontakt för PE. De tre faserna (svart,
brun och blå) kan fritt anslutas till L1, L2 och L3
(låt endast en behörig elektriker göra det).
Varning!!!
Svetsapparater utrustade med 3-fas anslutningskabel får endast anslutas av behörig
elektriker!
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
För att ansluta plasmaskäraren till CNC-maskinen ska de två stiften i kontakten
anslutas:
Stift 4: positiv pol
Stift 2: negativ pol
För att ansluta plasmaskäraren till CNC-maskinen ska de två stiften i kontakten
anslutas: stift 3 och stift 4. CNC-funktionen fungerar under förutsättning att CNC-
maskinen är på, annars fungerar manuell skärning när CNC-maskinen är avstängd. Stift
1 och stift 2 (med ledningar anslutna redan) är för manuell skärning.
Stift 3: positiv pol
Stift 4: negativ pol
CNC-ANSLUTNING: S-PLASMA 125CNC
CNC-ANSLUTNING: S-PLASMA 85CNC
Detaljerade tekniska parametrar:
S-Plasma
55H
S-Plasma 85H
und
S-Plasma 85CNC*
S-Plasma 125H
und
S-Plasma 125CNC*
Inspänning
230V
1-fas
400V
3-fas
400V
3-fas
Frekvens 50Hz 50Hz 50Hz
Ingångsström 16A 19 A 20 A
Ingen belastningsspänning 230 V 280 V 300 V
Kapslingens skyddsgrad IP20S
IP20S IP21S
Isoleringsklass F
F F
Överspänningsskydd Ja
Ja Ja
Kyl Fläkt
Fläkt Fläkt
Magnetisk ventil Ja
Ja Ja
Driftcykel ED vid max. A
60%
60% 60%
Värde på ström för
arbetscykel 100 %
42,6 65,8 96,8
Skärström 10-55 A 20-85 A 10-125 A
Bågtändning Kontakt Ingen kontakt Ingen kontakt
Skärtjocklek 17 mm 27 mm 34 mm
Klippbredd 1 mm 1,2 mm 1,4 mm
Kompressoranslutning
4,5 bar,30-100
1/min.
5,5 bar,
175 l/min.
7 bar
250 l/min
Nettovikt 9.4 kg 19,5 lg 30 kg
Mått L/B/H (mm) 530/380/380 660/370/450 660/370/450
NOTERA: S-Plasma 85CNC och S-Plasma 125CNC är utrustade med ytterligare
CNC-anslutningsuttag. Dessa två plasmaskärare är också utrustade med rak plas-
mabrännare:
