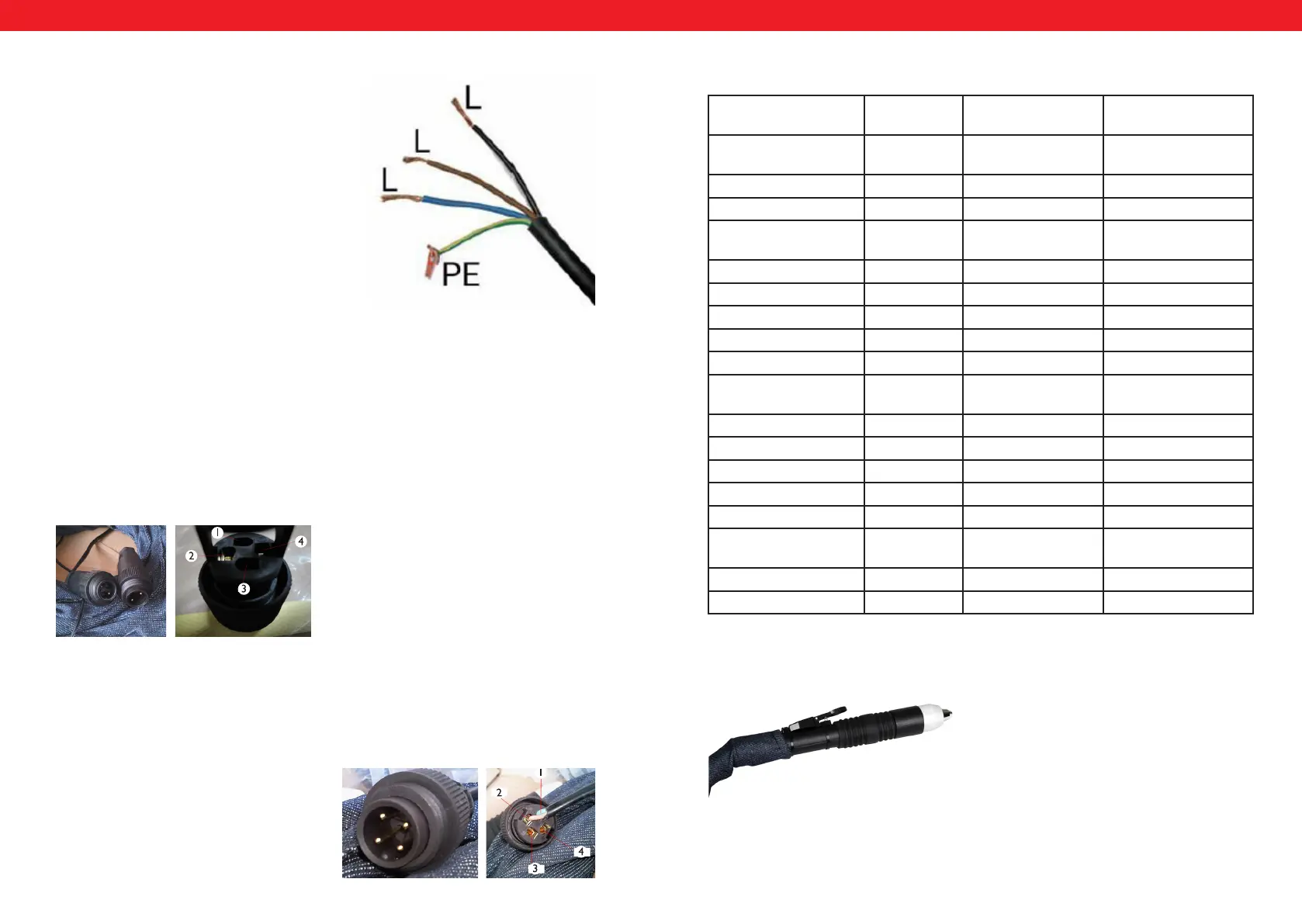

Připojení S plazma 85 H + I25H / 85CNC + I25CNC
Diagram zapojení sítě
Žluto-zelený drát je určen na přípojku
ochranného vodiče PE. Tři fáze (černá,
hnědá a modrá) lze připojit k jakékoliv LI,
L2 a L3. Prosím, přenechte tuto práci pouze
odborníkům.
POZOR!
Řezačky se silnoproudým připojením mohou být připojeny pouze kvalikovaným
elektrikářem!
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
Chcete-li připojit řezačku na CNC stroj, musí být dva otvory v zásuvce propojeny se
zástrčkou.
Konektor 4: Kladný pól
konektor 2: Negavní pól
Chcete-li připojit řezačku na CNC stroj, musí být dva otvory v zásuvce propojeny se
zástrčkou: PIN 3 a PIN 4. Funkce CNC funguje pod podmínkou, že je CNC stroj zapnutý.
Pokud je CNC stroj vypnutý, funguje pouze ruční řezání.
PIN 3: Pozivní pól
PIN 4: Negavní pól
CNC PŘIPOJENÍ S-PLASMA 125 CNC
CNC připojení na S-PLASMA 85CNC
CZ CZ
Technické detaily
S-plasma
55 H
S-Plasma 85 H a
S-Plasma 85CNC*
S-Plasma I25H und
S-Plasma I25CNC*
Vstupní napě 230V
I-fáze
400V
3 fáze
400V
3 fáze
Frekvence 50Hz 50Hz 50Hz
Vstupní proud 32.2 A I9A 20 A
Napě při běhu
naprázdno
230 V 280V 300V
Stupeň ochrany krym IP20S IP20S IP21S
Třída izolace F F F
Přepěťová ochrana Ano Ano Ano
Chlazení Venlátor Venlátor Venlátor
Magnecký venl Ano Ano Ano
Doba zapnu (ED) při
max. A
60% 60% 60%
A při 100 % duty cycle
42,6 65,8 96,8
Řezací proud 10-55 A 20-85 A 10-125 A
Zapalování Kontakt Non - kontakt Non - kontakt
Hloubka řezu 17 mm 27 mm 34 mm
Šířka řezu 1 mm 1,2 mm 1,4 mm
Připojení kompresoru 4,5 bar,30-100
1/min.
5,5 bar,
175 l/min.
7 bar
250 l/min
Čistá hmotnost 9.4 kg 19,5 kg 30 kg
Rozměry D / Š / V (mm) 530/380/380 660/370/450 660/370/450
POZOR: Modely S-plasma 85CNC a S-plasma I25CNC jsou vybaveny extra portem na
CNC. Tyto dva modely jsou rovněž vybaveny jednoduchým hořákem:
